وحدة الرحلة الإلكترونية 4P

هنا في Pugao(Plannter Electric)، إيماننا الأساسي هو أن السلامة الكهربائية لا ينبغي أن تكون رفاهية - إنها حجر الأساس لحياة آمنة ومريحة. ضع في اعتبارك وحدة الرحلة الإلكترونية 100A و4P: نحن نستخدم بلاستيكًا عالي الجودة بالحرارة للغلاف، وهو مصبوب بالحقن تحت حرارة وضغط عاليين. توفر عملية التصنيع المتقدمة هذه ثباتًا رائعًا للأبعاد، وقوة عزل معززة، ومقاومة ثابتة للقوس، مما يمنحك الثقة في البنية التحتية الكهربائية لديك. هل لديك أسئلة؟ لا تتردد في التواصل! يسعدنا التحدث والتعاون لضمان سلامتك الكهربائية.

إرسال استفسار

وصف المنتج

الوحدة الرحلة الإلكترونية 4Pعبارة عن وحدة حماية متقدمة تستخدم في قواطع الدائرة المقولبة (MCCBs)، وهي مصممة لمراقبة جميع الموصلات الأربعة والتحكم فيها في نظام رباعي الأسلاك ثلاثي الطور (L1، وL2، وL3، ومحايد). على عكس الأنظمة التقليدية ثلاثية الأقطاب، فإنه يضمن العزل والحماية الكاملة، مما يجعله حلاً بالغ الأهمية للتوزيع الكهربائي الحديث حيث تكون السلامة وجودة الطاقة أمرًا ضروريًا.

يتحكم ويحمي الطور والموصلات المحايدة في وقت واحد
يوفر كشفًا ذكيًا ودقيقًا للأخطاء
يعزز سلامة النظام في البيئات الكهربائية المعقدة

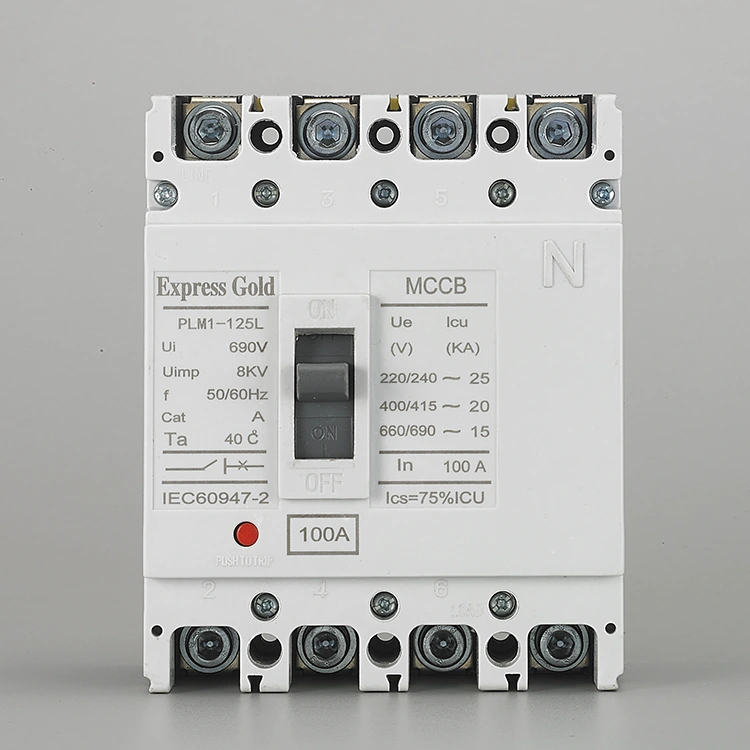

4P Electronic Trip Unit

مواصفات المنتج

يكتب	التصنيف الحالي (أ)	رقم القطب	تصنيف الجهد العازل (V)	تصنيف جهد التشغيل (الخامس)	القدرة القصوى على قطع الدائرة القصيرة (KA)	قدرة كسر الدائرة القصيرة (KA)	فئة الاستخدام
بي إل إم 1-63 إل	(6)،10،16،20،25،32،40،50،63	3	تيار متردد 500 فولت	400 فولت	25	18	A
بي إل إم 1-63 إم	(6)،10،16،20،25،32،40،50،63		تيار متردد 500 فولت		50	35
بي إل إم 1-100 لتر	(10)،16،20،25،32،40، 50،63،80،100		تيار متردد 690 فولت		35	22
PLM1-100M					50	35
PLM1-100H					85	50
بي إل إم 1-225 لتر	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
بي إل إم 1-400 لتر	225,250,315,400				50	35
بي إل إم 1-400 إم	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
بي إل إم 1-630 إم					65	42
PLM1-630H					100	65
بي إل إم 1-800 إم	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

الميزات والفوائد الرئيسية

حماية محايدة

يوفر مراقبة وحماية مباشرة للموصل المحايد
يمنع التحميل الزائد المحايد الناتج عن التيارات التوافقية من الأحمال غير الخطية
يضمن فصل جميع الأقطاب، بما في ذلك الأعمدة المحايدة، أثناء حدوث الأعطال
يعالج ثغرات السلامة الموجودة في القواطع التقليدية ثلاثية الأقطاب

حماية قابلة للتعديل

مجهزة بإعدادات الرحلة الإلكترونية للتحكم الدقيق في الحماية
إن معلمات الحماية الزائدة والدائرة القصيرة والحماية الفورية لوحدات الرحلة الإلكترونية 4P قابلة للتعديل بالكامل
يحسن الانتقائية والتنسيق داخل نظام التوزيع
يقلل من التعثر غير الضروري ويعزز وقت تشغيل النظام

وظائف متقدمة

يضمن عزل الدائرة بالكامل، مما يمنع مخاطر التغذية الخلفية
يعزز السلامة أثناء عمليات الصيانة والخدمة
يحافظ على السلامة المحايدة في سيناريوهات نقل الطاقة
يدعم التبديل الآمن بين التيار الكهربائي وطاقة المولد

القياس والاتصالات

يدعم المراقبة في الوقت الحقيقي للتيار عبر الأقطاب الأربعة
واجهات الاتصال الاختيارية لتكامل النظام
تمكين التشخيص القائم على البيانات والصيانة التنبؤية
يحسن الرؤية والتحكم في البنية التحتية الكهربائية

التطبيقات

قاطع الدائرة الكهربائية الرئيسي في لوحات التوزيع الصناعية والبناءية
أنظمة التحويل التلقائي (ATS) التي تستخدم وحدات الرحلة الإلكترونية 4P للتبديل الآمن للطاقة.
تتطلب أنظمة الأسلاك ثلاثية الطور عزلًا كاملاً
المنشآت التجارية والصناعية ذات الأحمال الحساسة أو غير الخطية
البيئات الحرجة حيث تعد الطاقة والسلامة المستمرة أمرًا ضروريًا

التعليمات

ما هو 4P4D مقابل 4P3D؟

4P4D (الكشف عن أربعة أقطاب):تتم مراقبة وحماية جميع الموصلات الأربعة (L1، L2، L3، N) بشكل كامل
4P3D (كشف ثلاثي الأقطاب):تتم مراقبة الموصلات ثلاثية الطور فقط، بينما يتم تبديل المحايد ولكن لا يتم حمايته بشكل فعال
يوفر 4P4D أمانًا أعلى من خلال تضمين الكشف والحماية للتيار المحايد
الوحدة الرحلة الإلكترونية 4Pيوصى باستخدام 4P4D للأنظمة ذات الأحمال التوافقية أو المعدات الحساسة

هل يمكن تعديل الحماية المحايدة؟

نعم، عادةً ما تكون إعدادات الحماية المحايدة قابلة للتعديل في وحدات الرحلة المتقدمة
يمكن للمستخدمين تكوين مستويات الحماية الحالية المحايدة (على سبيل المثال، 50%، 100%، أو معطلة)
يساعد التعديل على مطابقة متطلبات النظام وخصائص التحميل
يحسن المرونة في التطبيقات ذات الظروف الحالية المحايدة المتفاوتة

ما هو الغرض من الحماية المحايدة؟

يمنع ارتفاع درجة الحرارة والأضرار الناجمة عن التيار المحايد المفرط
يعالج التشوه التوافقي الناتج عن الأحمال غير الخطية (مثل UPS وإضاءة LED ومعدات تكنولوجيا المعلومات)
يضمن التشغيل الآمن في أنظمة ثلاثية الطور بأربعة أسلاك
الوحدة الرحلة الإلكترونية 4Pيضمن الحماية الكاملة من خلال مراقبة كل من الطور والموصلات المحايدة

كيف تختبر وحدة الرحلة؟

استخدم زر الاختبار المدمج (إن وجد) لإجراء الفحوصات الوظيفية
تطبيق اختبار الحقن الحالي الثانوي للتحقق من المعايرة الدقيقة
تأكيد استجابة الرحلة في ظل ظروف التحميل الزائد أو الخطأ المحاكاة
يضمن الاختبار المنتظم الموثوقية والامتثال لمعايير الصيانة

ماذا يعني إذا كان مصباح الحالة قيد التشغيل؟

مؤشر الطاقة:تم تنشيط وحدة الرحلة وتعمل بشكل طبيعي
مؤشر الإنذار:حالة التحذير مثل التحميل الزائد أو إشارة ما قبل الرحلة
مؤشر الرحلة:لقد تعثر الكسارة بسبب حالة خطأ
عرض رمز الخطأ (إن وجد):يوفر تشخيصات مفصلة للخطأ
تساعد مصابيح الحالة المشغلين على التعرف بسرعة على ظروف النظام واتخاذ الإجراءات اللازمة

الكلمات الساخنة: وحدة الرحلة الإلكترونية 4P
