40A 63A فوق وتحت الحامي

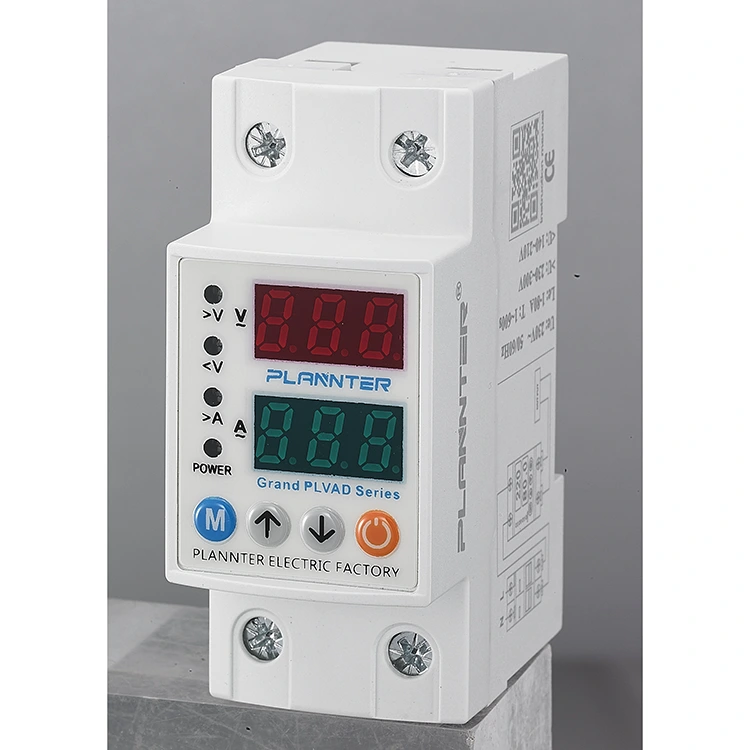

البوجاو 40A 63A فوق وتحت الحاميهو جهاز أمان كهربائي متخصص مصمم لحماية الدوائر والأجهزة المتصلة من عدم استقرار الجهد. تم تصنيف هذه الوحدة المثبتة على السكك الحديدية لأنظمة 220VAC/230VAC القياسية (50/60 هرتز)، وتقوم بمراقبة جهد الخط بشكل مستمر.

يقوم تلقائيًا بفصل مصدر الطاقة عندما تتجاوز مستويات الجهد الحدود الآمنة (الجهد الزائد) أو تنخفض جدًا (الجهد الكهربي المنخفض)، مما يمنع تلف المحركات ولوحات الدوائر والأسلاك. وبفضل تصميمه القوي القادر على العمل في درجات حرارة تتراوح من -20 درجة مئوية إلى +55 درجة مئوية، فإنه يضمن أداءً موثوقًا به في بيئات متنوعة.

مبدأ التشغيل

مبدأ تشغيل 40A 63A Over and Under Protector هو في الواقع مراقبة بيانات الجهد. ويشمل ذلك، على سبيل المثال، اكتشاف ومراقبة أجهزة الاستشعار ووحدات التحكم والمرحلات وغيرها من الحالات.

المستشعر: يمكن مراقبة مستوى الجهد في الوقت الحقيقي. إذا تجاوز الجهد أو انخفض عن الحد المحدد مسبقًا، يرسل المستشعر إشارة إلى وحدة التحكم، مما يدفعنا إلى تشغيل العملية.

وحدة التحكم: يمكنها استقبال الإشارات من المستشعر، وسوف تحدد ما إذا كان الجهد غير طبيعي. إذا تم التعرف على أن الجهد الكهربي مرتفع جدًا أو منخفض جدًا، فسوف تقوم وحدة التحكم بتنشيط إجراءات الحماية.

المرحل: عندما يتم طلبه من وحدة التحكم، سيفتح المرحل الدائرة بسرعة لحماية المعدات من التلف ومنع الحريق.

حماية المعدات

تتطلب الآلات الحساسة طاقة ثابتة لتعمل بشكل صحيح. ال40A 63A فوق وتحت الحامييستخدم على نطاق واسع لحماية:

• المعدات الطبية:ضمان عدم تلف أدوات التشخيص الهامة بسبب طفرات الطاقة.
• الأجهزة:المحافظة على دقة أنظمة التحكم والحساسات التي تعتمد على الجهد المستمر.

الأحمال الصناعية/التجارية

بالنسبة للتطبيقات الأثقل، يوفر الجهاز تصنيفات تيار عالية للتعامل مع الأحمال الكهربائية الكبيرة:

• 40A التقييم:مناسب لدوائر الإضاءة التجارية القياسية وإعدادات المعدات المكتبية الصغيرة.
• 63A التقييم:مثالي للوحات التوزيع الصناعية، والمحركات شديدة التحمل، ومغذيات الطاقة الرئيسية التي تتطلب سعة تيار أعلى.

نوع الحماية وآليةها

ال40A 63A فوق وتحت الحامييستخدم نظام تحكم ذكي يشتمل على أجهزة استشعار ومرحلات لإدارة سلامة الطاقة:

• حماية من الجهد الزائد:يكتشف الارتفاع المفاجئ في الجهد (على سبيل المثال، فصل الخط المحايد) ويقطع الطاقة لمنع مخاطر الحريق وتقادم العزل.
• حماية تحت الجهد:يحدد انخفاضات الجهد التي يمكن أن تتسبب في ارتفاع درجة حرارة المحركات وتوقفها، وفصل الحمل لمنع الإرهاق.
• الاسترداد التلقائي:بمجرد عودة الجهد إلى نطاق مستقر، يمكن للوحدة إعادة إغلاق الدائرة تلقائيًا، مما يقلل الحاجة إلى التدخل اليدوي ويضمن التشغيل المستمر.

المزايا

مراقبة الجهد الكهربي في الوقت الحقيقي وفصل سريع: سوف يقوم جهاز الحماية 40A 63A Over and Under Protector بمراقبة جهد الخط بشكل مستمر كل يوم، بمجرد اكتشاف الجهد الكهربي خارج عتبة المجموعة مثل الجهد الزائد أو الجهد المنخفض، سوف يقوم الحامي بقطع مصدر الطاقة، وتجنب تعرض الأجهزة الكهربائية للتلف الدائم بسبب الجهد العالي أو الجهد المنخفض.

إطالة عمر خدمة الأجهزة الكهربائية: إذا كانت بيئة الجهد المستقر على المدى الطويل ستقلل من المكونات الإلكترونية بسبب صدمات الجهد الناتجة عن التلف والشيخوخة، ويمكن أن تعمل على استقرار مصدر الطاقة وتقليل التقلبات، لإطالة عمر المعدات بشكل عام.

حماية المعدات: مثل أجهزة الكمبيوتر والمعدات الطبية والأجهزة وأنظمة التحكم تتطلب دقة عالية الجهد. إذا تم اكتشاف جهد غير طبيعي، فسيتم قطع مصدر الطاقة لتجنب فقدان بيانات المعدات.

أداء عالي للسلامة والحماية: عندما يؤدي الارتفاع المفاجئ في الجهد الكهربي إلى ارتفاع درجة حرارة السلك أو قصر الدائرة أو الحريق، فإن 40A 63A Over and Under Protector يقطع مصدر الطاقة في الوقت المناسب في لحظة الجهد الزائد، ويقلل من خطر الحرائق الكهربائية ويحسن سلامة الكهرباء.

التعليمات

كيف يمكنني ضبط حدود الجهد؟

تتميز الوحدة بإعدادات قابلة للتعديل، مما يسمح لك بمعايرة عتبات الجهد الزائد والجهد المنخفض لتتناسب مع المتطلبات المحددة لأجهزتك المتصلة.

ما هي ميزة "الاسترداد التلقائي"؟

بعد إزالة العطل وعودة الجهد إلى نطاق آمن، يمكن للحماية العلوية والسفلية 40A 63A استعادة الطاقة تلقائيًا، مما يقلل الحاجة إلى إعادة الضبط اليدوي ويضمن الاستمرارية.

ما هو الفرق بين 40A و 63A؟

يشير هذا إلى القدرة الحالية المقدرة. يمكن لطراز 63A التعامل مع حمل كهربائي أعلى (عدد أكبر من الأجهزة) من طراز 40A. اختر بناءً على إجمالي الحمل المتصل لديك.

هل هذا يحمي من الصواعق؟

تم تصميم هذا الجهاز لحماية الجهد الزائد أو المنخفض. للحصول على أمان شامل ضد ضربات الصواعق المباشرة، يوصى باستخدام هذا الواقي جنبًا إلى جنب مع جهاز حماية من زيادة التيار (SPD) مخصص.

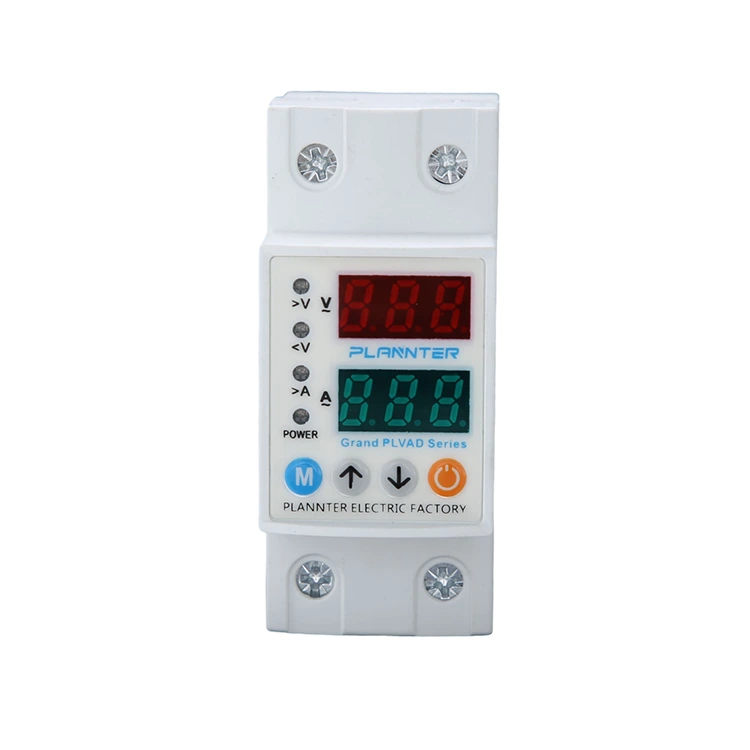

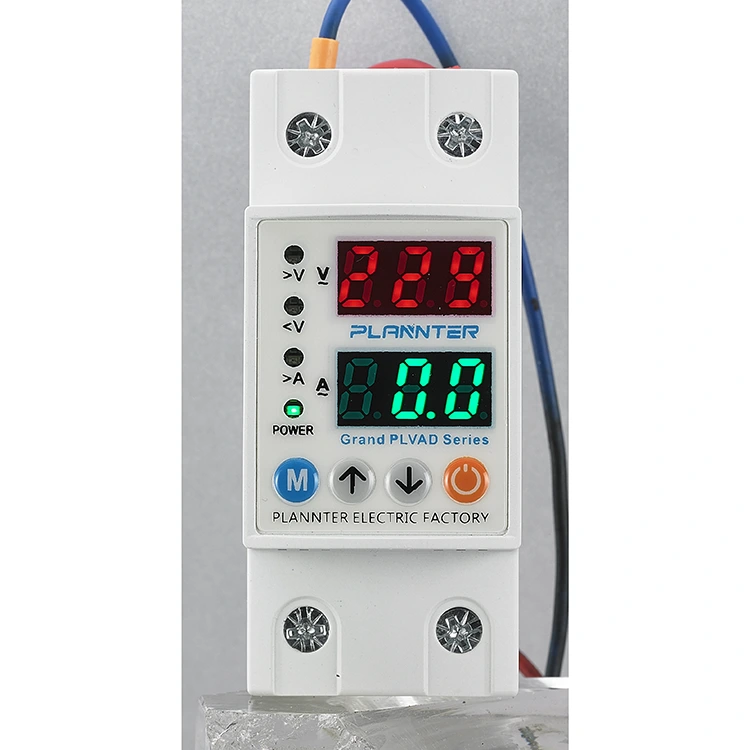

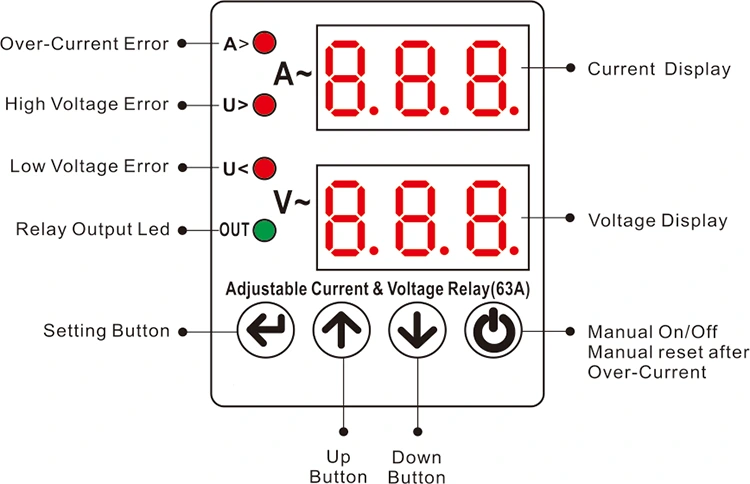

العرض والأزرار

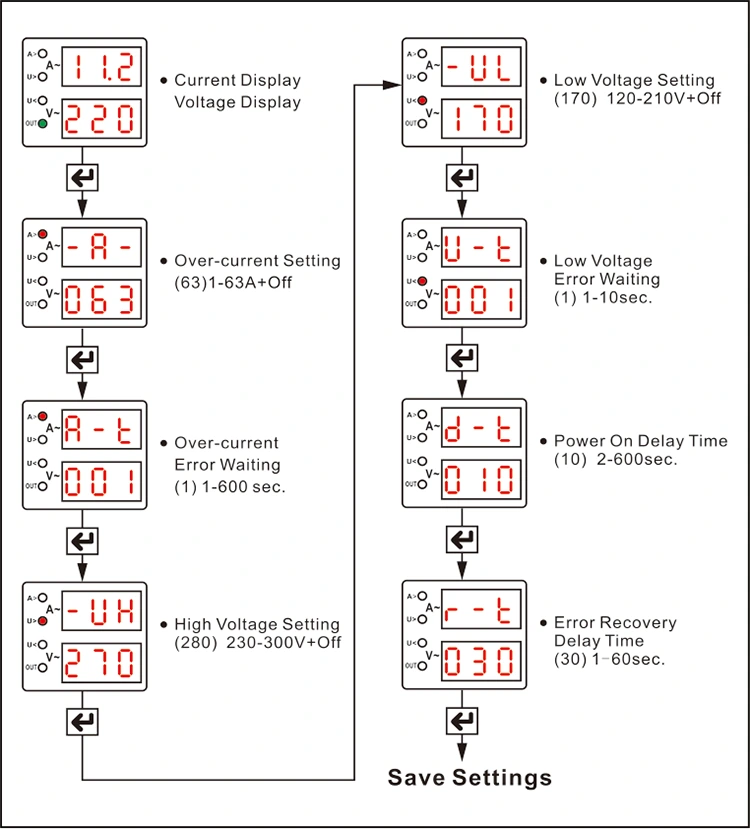

1 - زر الضبط: يستخدم هذا الزر للحفظ بعد ضبط/تغيير قيم التيار الزائد وقيم إعداد الجهد العالي/المنخفض والخطأ

وقت الانتظار.

2 - الزر UP : زيادة القيمة المطلوبة .

3 - الزر السفلي : تقليل القيمة المطلوبة .

4 - زر التشغيل/الإيقاف اليدوي: يستخدم لتشغيل أو إيقاف إخراج الجهاز يدويًا. عندما يتم إيقاف تشغيل الإخراج، ستعرض الشاشة كلمة "OFF"، ولن يتمكن الجهاز من إجراء إعادة التعيين التلقائي. اضغط على الزر مرة أخرى لإعادة تنشيط الجهاز واستئناف التشغيل العادي (شريطة عدم وجود خطأ موجود).

5 - العرض الحالي

مجموعة العرض الأولى: في ظل التشغيل العادي، تعرض هذه الشاشة قيمة جهد الإدخال (المصدر الرئيسي). تظل الشاشة مضيئة بشكل ثابت في حالة عدم وجود أي خطأ، وسوف تومض في حالة حدوث خطأ عالي أو منخفض الجهد. أثناء البرمجة، تشير الشاشة إلى قيم المعلمات ذات الصلة التي تم تعيينها، مثل التيار الزائد، وعتبات الجهد العالي/المنخفض، وتأخير الخطأ، وأوقات تأخير إعادة التعيين.

6- عرض الجهد

مجموعة العرض الثانية: أثناء التشغيل العادي، يعرض هذا القسم القيمة الحالية. تظل الشاشة مضاءة بشكل ثابت عندما يعمل النظام بشكل طبيعي وتومض في حالة حدوث خطأ في التيار الزائد. أثناء عملية البرمجة، يتم عرض القيمة العددية لمعلمة البرنامج المقابلة.

7- مؤشرات LED:

A>: يضيء عند اكتشاف خطأ في التيار الزائد.

V>: يضيء عند حدوث خطأ في الجهد العالي.

V<: يضيء عند حدوث خطأ في الجهد المنخفض.

Out: يضيء عندما يبدأ الجهاز في عملية الإخراج.

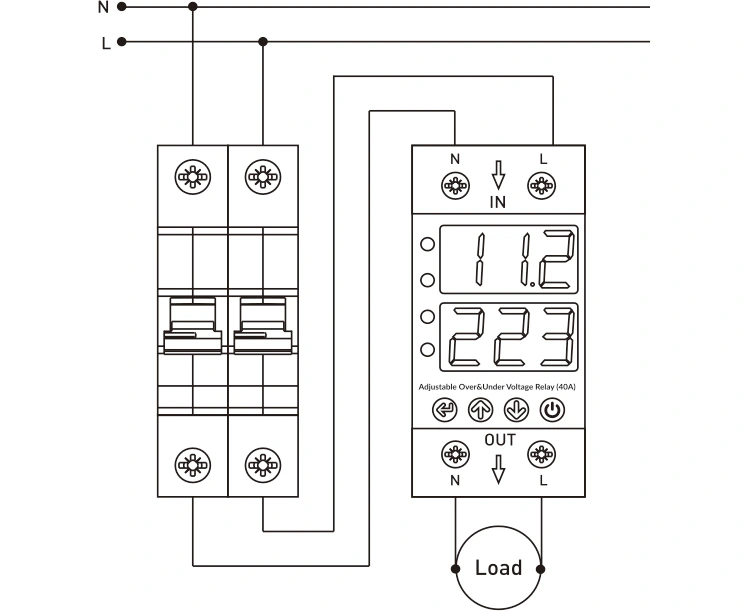

مخطط الاتصال

يجب توصيل الأسلاك المحايدة وأسلاك الطور من التيار الكهربائي بالطرفين "N" و"L" المميزين بـ "الإدخال" على الجهاز.

يجب توصيل الأسلاك المحايدة وأسلاك الطور الخاصة بالمعدات المراد حمايتها من الجهد الزائد أو المنخفض بالطرفين "N" و"L" ضمن قسم "الإخراج" بالجهاز.

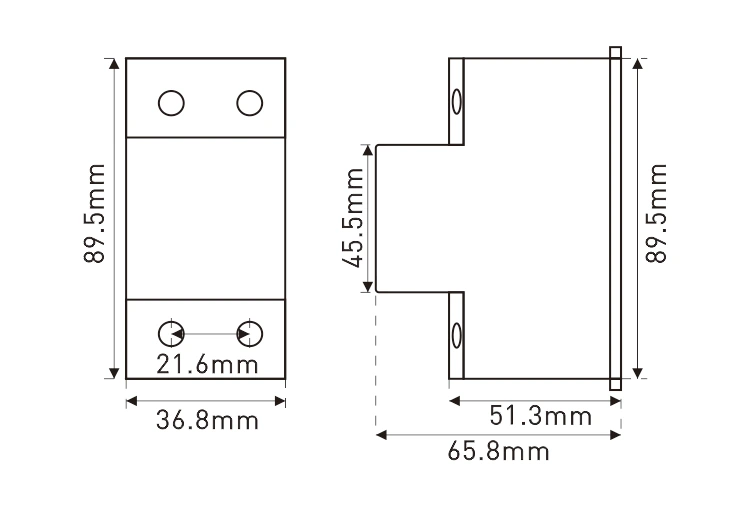

أبعاد
