حامي الجهد العرض المزدوج

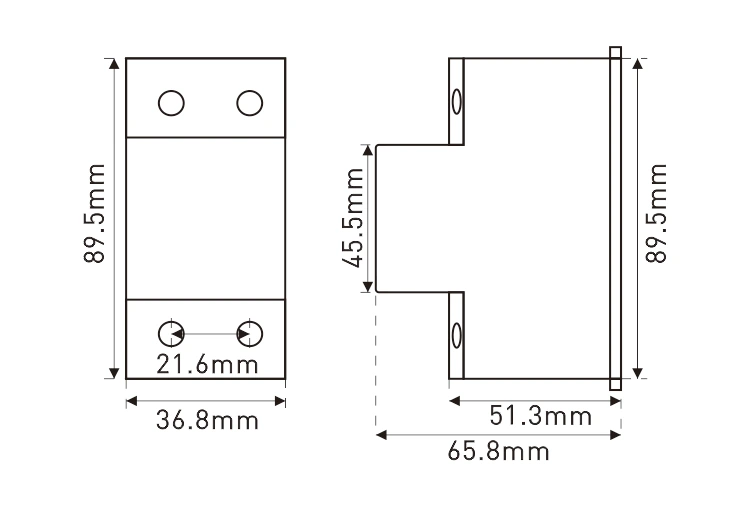

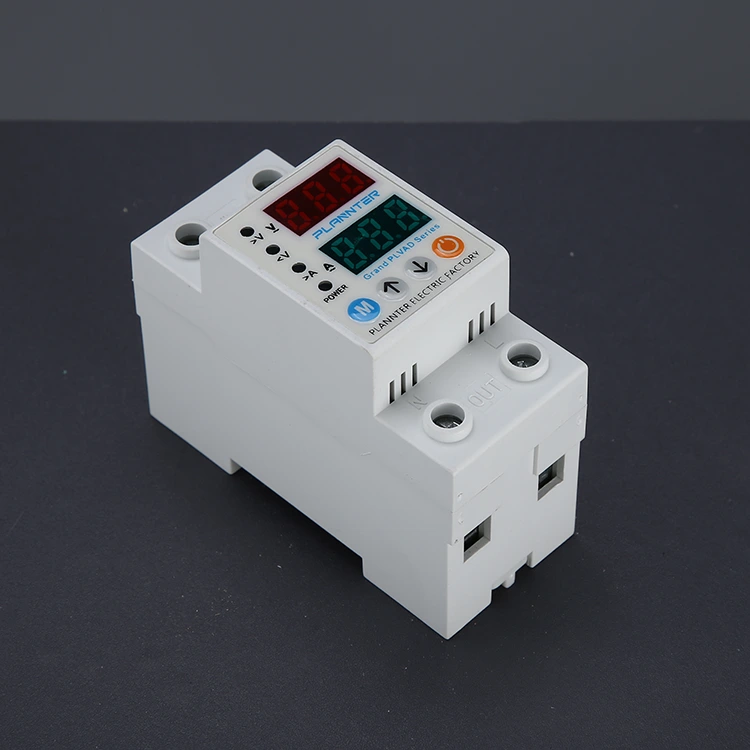

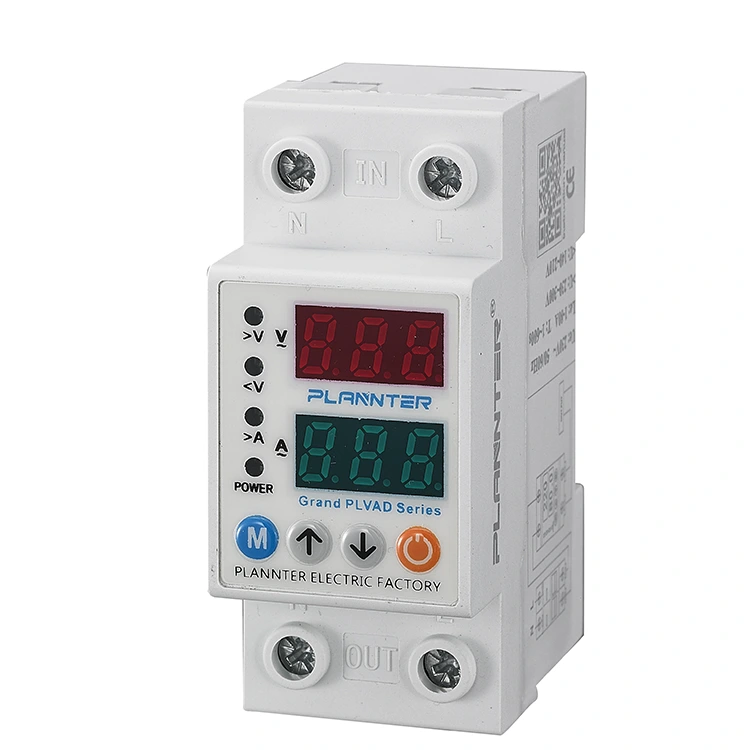

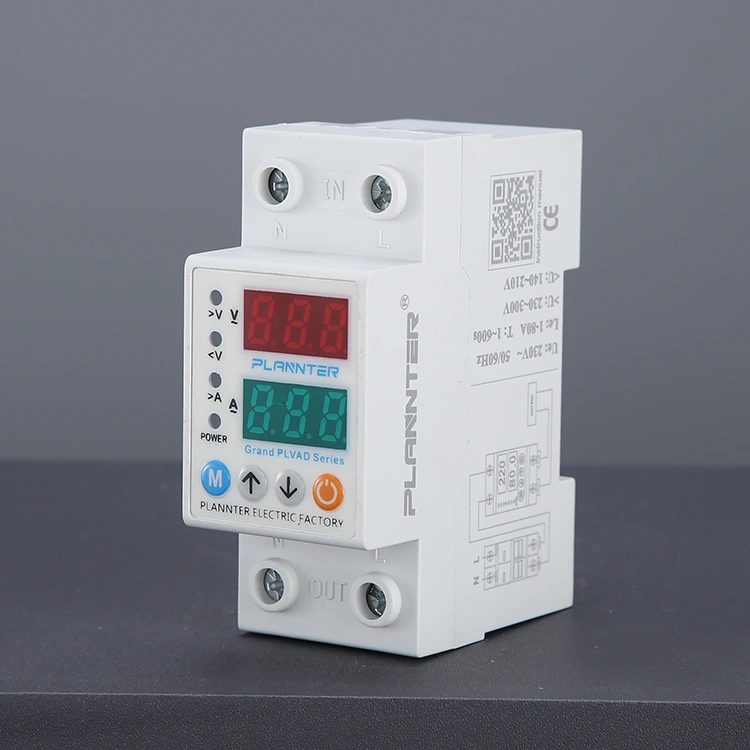

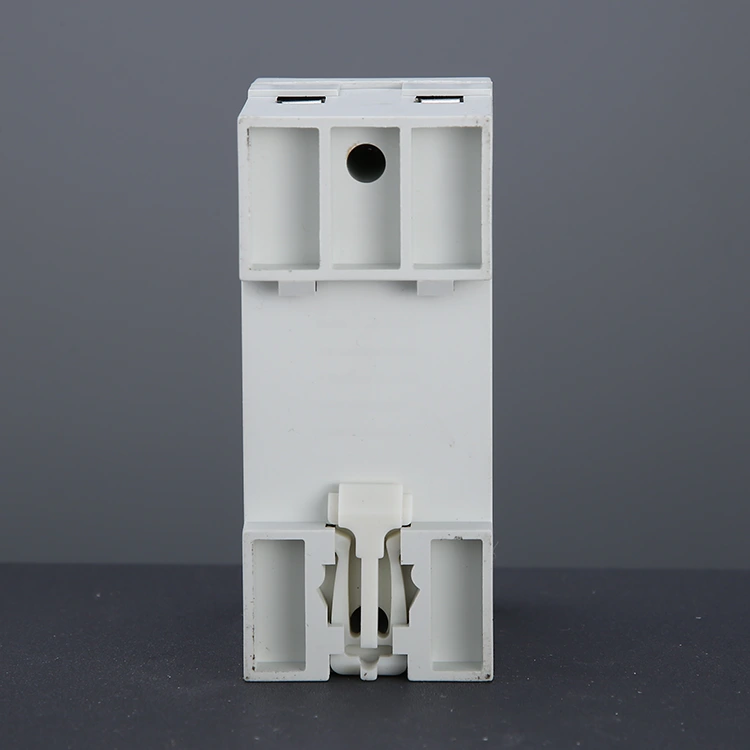

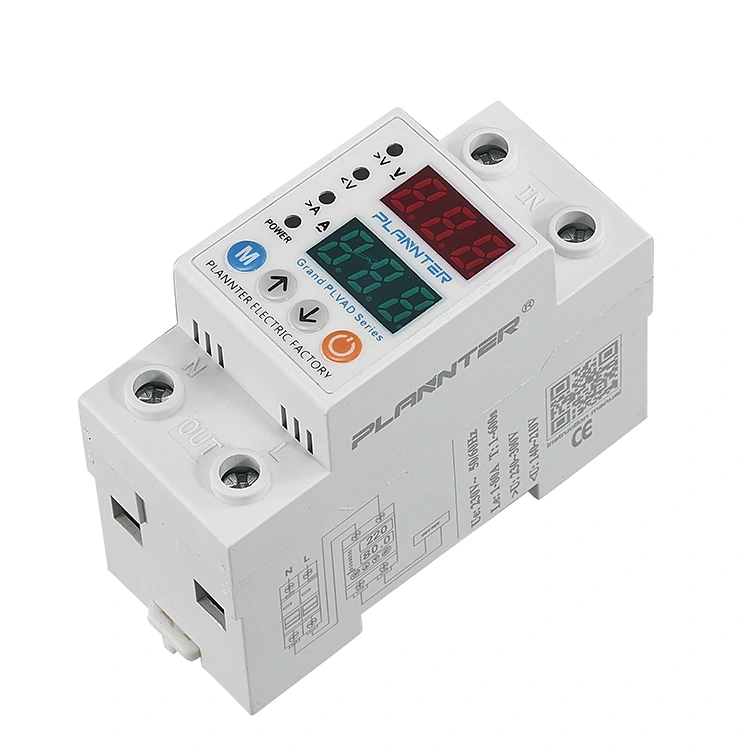

يعمل الجهد القابل للتعديل على حماية الأنظمة الكهربائية من الجهد الزائد والجهد المنخفض والتيار الزائد والتيار المنخفض لأنظمة مختلفة مثل تركيبات الطاقة الشمسية لمنع تلف المعدات. يوفر نظام مراقبة وحماية في الوقت الحقيقي للتطبيقات الصناعية والتجارية والسكنية. يتميز واقي الجهد الكهربي ذو العرض المزدوج من PUGAO (Plannter Electric) بشاشات LED مزدوجة توفر رؤية سريعة لجهد الإدخال وتيار الحمل. يوفر المساحة من خلال تركيب قضيب DIN ويسهل إعداده باستخدام أزرار الإعداد/الأعلى/الأسفل/التشغيل/الإيقاف اليدوي.

سمات

تنظيم الجهد/الحماية الحالية: يمكننا ضبط الجهد الزائد القابل للتخصيص على سبيل المثال. > 230 فولت والتيار الزائد يصل إلى 63 أمبير لمراقبة النظام الكهربائي وحمايته من الأضرار الناجمة عن تقلبات الطاقة.

شاشة عرض مزدوجة في الوقت الحقيقي: يتميز واقي الجهد الكهربي ذو العرض المزدوج بشاشة LED رقمية تراقب الجهد الكهربي 220 فولت/230 فولت والقيم الحالية.

إنذارات متعددة المؤشرات: تشير مصابيح LED باللونين الأحمر والأخضر بوضوح إلى حالة الطاقة، والجهد الزائد/التيار الزائد، والجهد المنخفض/التيار السفلي، مما يوفر مراقبة في الوقت الحقيقي وحماية موثوقة للنظام للتطبيقات الصناعية والتجارية والسكنية.

ما هي وظائف حامي الجهد العرض المزدوج؟

في حين أن قواطع الدائرة توفر في المقام الأول الحماية ضد الدوائر القصيرة والأحمال الزائدة - بغض النظر عن مستويات الجهد - إذا كنت بحاجة إلى معدات متخصصة لمعالجة مشكلات محددة متعلقة بالجهد، فإن واقي الجهد للعرض المزدوج من PUGAO هو الخيار المثالي.

1. حماية الجهد الزائد

عندما يرتفع الجهد فجأة - على سبيل المثال، إذا تسبب سلك محايد مكسور في ارتفاع الجهد إلى 380 فولت - فسيقوم الجهاز على الفور بقطع مصدر الطاقة في اللحظة التي يتجاوز فيها الجهد الحد المحدد مسبقًا، وبالتالي منع تعرض الأجهزة الكهربائية للتلف أو الاحتراق.

2. حماية الجهد المنخفض

عندما ينخفض ​​الجهد الكهربي بدرجة منخفضة للغاية - مثل الانخفاض إلى أقل من 170 فولت أثناء فترات ذروة استخدام الكهرباء - فسيقوم الجهاز بفصل الطاقة تلقائيًا. وهذا يمنع الأجهزة التي تعمل بمحرك من السخونة الزائدة والاحتراق بسبب التشغيل تحت جهد كهربائي غير كافٍ.

3. حماية التيار الزائد

منتجات PUGAO متقدمة وموثوقة للغاية، وتتميز بقدرات مراقبة حالية متكاملة. إذا تجاوز التيار حدًا محددًا مسبقًا، فسيقوم الجهاز برحلة لتوفير الحماية.

4. الاسترداد التلقائي

بمجرد عودة الجهد إلى المستويات الطبيعية، سيستعيد واقي الجهد الطاقة تلقائيًا بعد فترة تأخير قصيرة، دون الحاجة إلى تدخل يدوي.

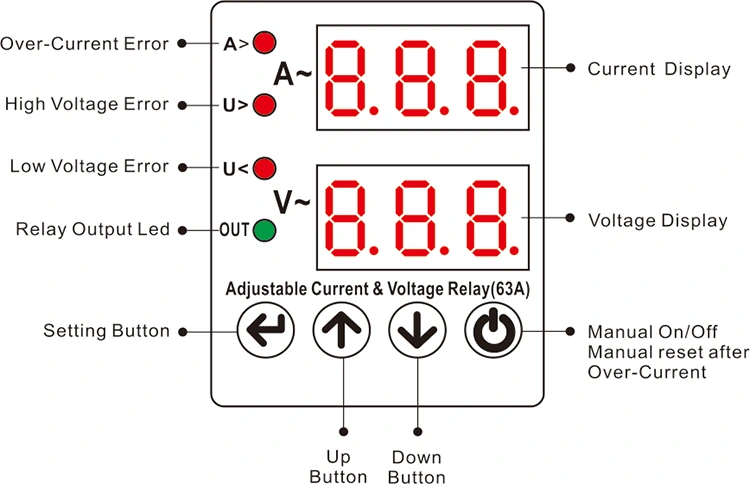

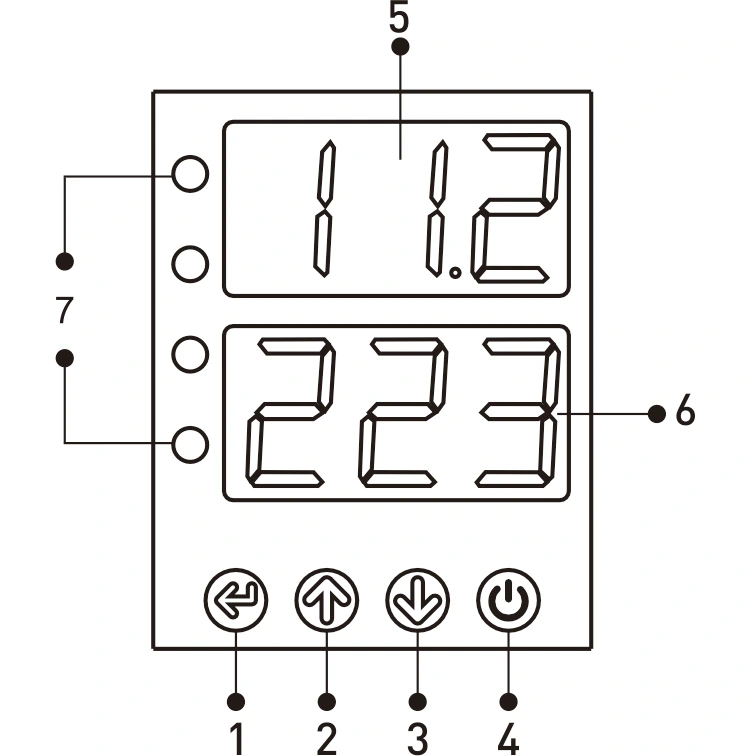

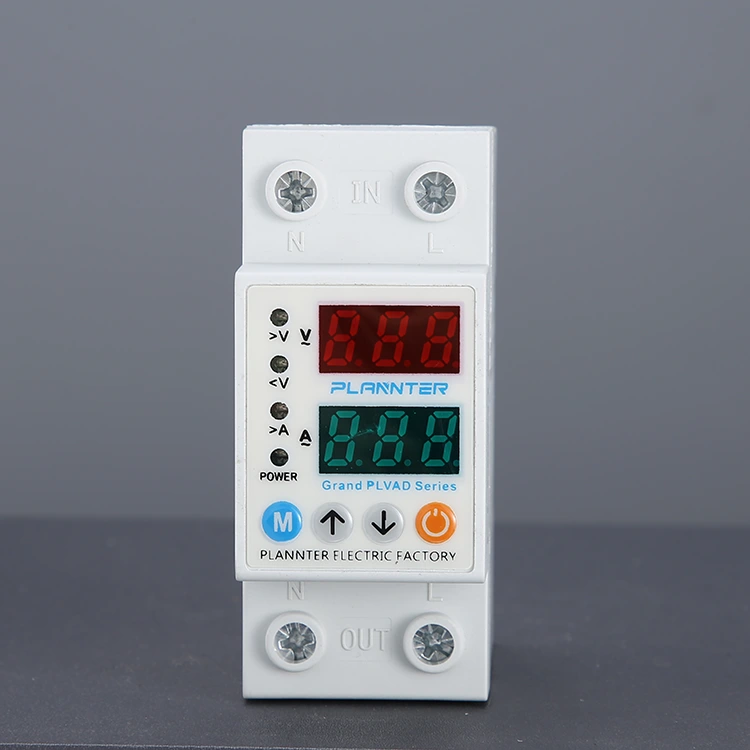

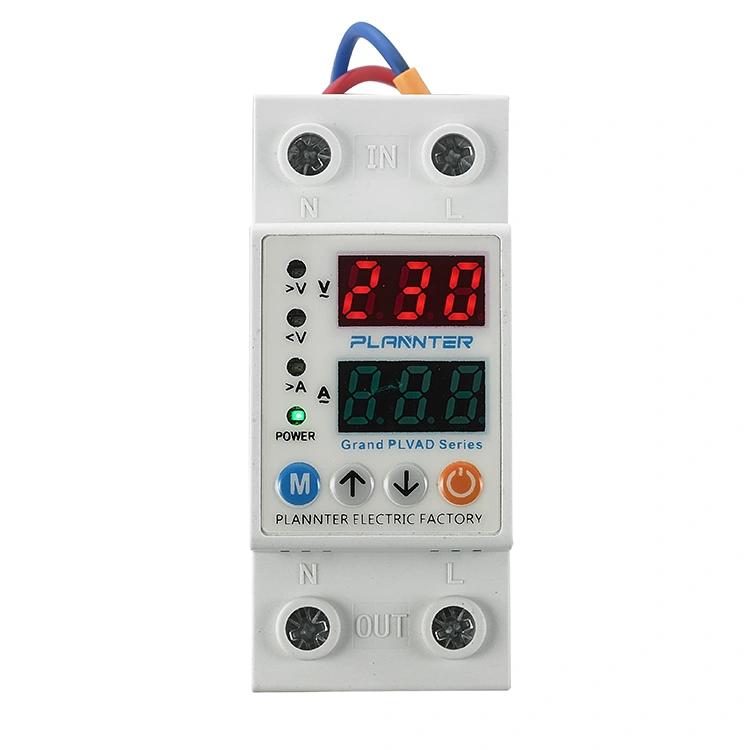

العرض والأزرار

1 - زر الضبط: لضبط أو تغيير قيمة التيار الزائد، وقيم ضبط الجهد العالي/المنخفض، والأخطاء، وما إلى ذلك في الإعداد.

2- زر لأعلى:زيادة القيمة المطلوبة.

3- الزر السفلي: يقلل القيمة المطلوبة.

4-زر التشغيل/الإيقاف اليدوي: يستخدم لإيقاف إخراج الجهاز. إذا كان في هذه الحالة، فسوف تظهر الشاشة "متوقفة" ولن يقوم الجهاز بإعادة ضبط نفسه. إذا لم يكن الجهاز معيبًا، فسيؤدي الضغط على هذا الزر مرة أخرى إلى تشغيل الجهاز واستخدامه مرة أخرى.

5 - العرض الحالي

مجموعة العرض الأولى: أثناء التشغيل العادي، يظهر هنا جهد الإدخال؛ أثناء الظروف غير الخاطئة، تكون الشاشة مضاءة دائمًا؛ أثناء الأعطال الناجمة عن الجهد العالي أو المنخفض، تومض الشاشة. أثناء البرمجة، تعرض الشاشة قيم البرنامج ذي الصلة مثل التيار الزائد، والجهد العالي/الجهد المنخفض، وانتظار الخطأ، وإعادة ضبط قيم الانتظار.

6- عرض الجهد

مجموعة العرض الثانية: أثناء التشغيل العادي، يتم عرض القيمة الحالية؛ في حالة عدم وجود خطأ، تظل الشاشة مضاءة؛ في حالة حدوث خطأ في التيار الزائد، تومض الشاشة. أثناء البرمجة، يعرض هذا قيمة البرنامج المقابلة.

7- المصابيح:

A>: يضيء أثناء حدوث خطأ في التيار الزائد.

V>: يضيء أثناء حدوث خطأ في الجهد العالي.

V<: يضيء أثناء حدوث خطأ في الجهد المنخفض.

OUT: يضيء عند إخراج الجهاز.

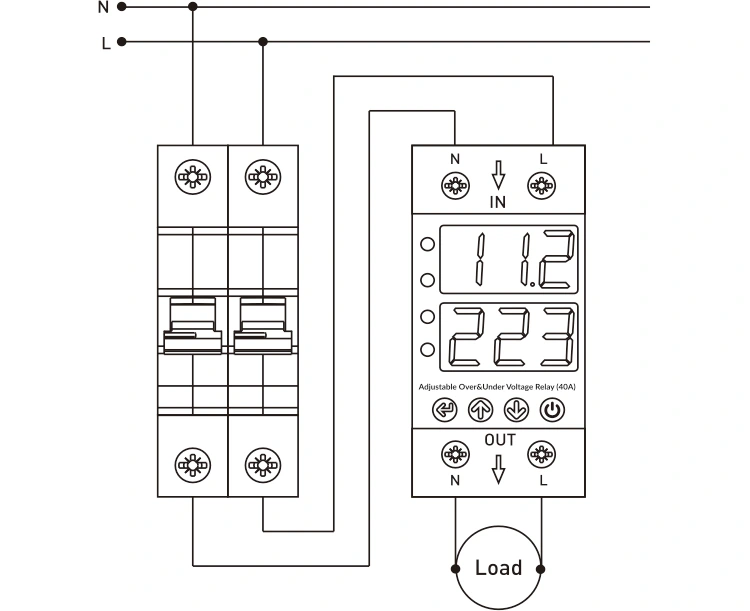

مخطط الاتصال

يجب توصيل الأسلاك المحايدة وأسلاك الطور من مصدر الطاقة بالطرفين "N" و"L" في قسم "الإدخال" بالجهاز.

بالنسبة للأجهزة التي تتطلب حماية من الجهد الزائد والجهد المنخفض، يجب توصيل الأسلاك المحايدة وأسلاك الطور من المطرافين "N" و"L" في قسم "الإخراج" بالجهاز.

سيناريوهات التطبيق

التعليمات

س: هل يمكنني ضبط حدود رحلة الجهد يدويًا بنفسي؟

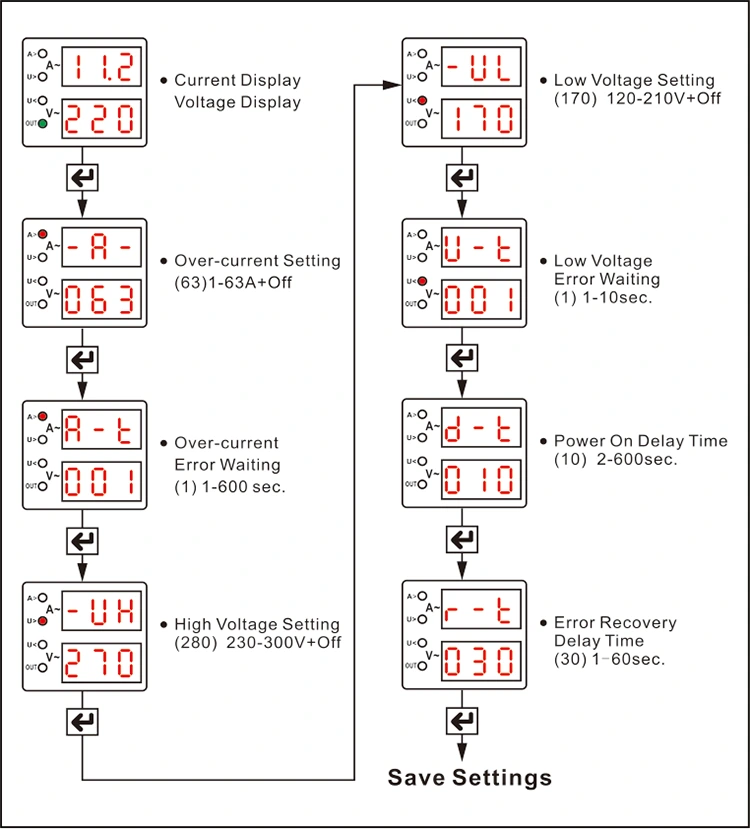

ج: نعم. هذه إحدى المزايا الأساسية لمنتجات PUGAO. يمكنك ضبط المعلمات التالية يدويًا باستخدام أزرار الضبط الموجودة على لوحة التحكم:

عتبة حماية الجهد الزائد

عتبة حماية الجهد المنخفض

الإفراط في عتبة الحماية الحالية

وقت تأخير الاسترداد

للحصول على خطوات التكوين المحددة، يرجى الرجوع إلى دليل التشغيل المرفق مع المنتج.

س: لماذا تضيء الشاشة مباشرة بعد توصيل مصدر الطاقة، ولكن لا يتم توصيل الطاقة إلى الحمل على الفور؟

ج: يرجى التحقق من الشاشة لمعرفة ما إذا كانت هناك أي أرقام تومض أو ما إذا كان العد التنازلي قيد التقدم. يشير هذا إلى أن وظيفة بدء التشغيل المتأخر للحامي نشطة.

الغرض: منع تعرض الأجهزة الكهربائية للتلف بسبب ارتفاع التيار المفاجئ الذي قد يحدث مباشرة بعد صيانة شبكة الكهرباء أو استعادتها.

توصية: إذا كنت ترغب في توصيل الطاقة فورًا عند الاتصال، فيمكنك ضبط وقت تأخير الاسترداد على الحد الأدنى لقيمته؛ ومع ذلك، من أجل سلامة الجهاز، نوصي بالحفاظ على فترة تأخير معينة.
