قابل للتعديل فوق وتحت حامي الجهد

إذا كان تقلب الجهد لن يؤدي فقط إلى تدهور أداء المعدات، فمن المرجح أن يتسبب في تلف المكونات وفقدان البيانات وحتى مخاطر الحريق. لا يمكن أن يكون Pugao (PLANNTER) القابل للتعديل لحماية الجهد الزائد والجهد المنخفض هي المرة الأولى فقط لتحديد العيوب، وقطع مصدر الطاقة، والمراقبة في الوقت الحقيقي، وإيقاف التشغيل السريع للجهد الزائد والجهد المنخفض، لإطالة عمر المعدات، ولكن أيضًا دعم OEM/ODM، الذي ينطبق على أنظمة التحكم المنزلية والمكاتب والطبية والصناعية. كما أنه يوفر لموظفي الصيانة بيانات تغيير الجهد الكهربي، مما يسهل مراقبة التشغيل على المدى الطويل قبل حدوث أي خطأ.

إرسال استفسار

وصف المنتج

لدى Pugao (PLANNTER) مصنعها الخاص وقد اجتازت جميع منتجات الشركة الاختبارات المعملية الوطنية والدولية. حصلت الشركة على شهادات ISO9001 وISO14001 وISO45001 وتقرير اختبار النوع القياسي IEC وما إلى ذلك. إن واقي الجهد الزائد والسفلي القابل للتعديل صغير الحجم، ولا يشغل مساحة، وسهل التركيب، باستخدام تركيب السكك الحديدية، بدون طاقة إضافية إضافية. وعامل الأمان العالي يمكن أن يكون مراقبة في الوقت الحقيقي لظروف خطأ الجهد الزائد والجهد المنخفض على مرحلة واحدة. سواء كان الجهد الزائد أو الجهد المنخفض، فإن القيمة قابلة للتعديل، 3 أضواء مؤشر للإشارة إلى عملية تشغيل حالة العمل المختلفة بشكل بسيط.

ما هو حامي الجهد الزائد والقابل للتعديل؟

القابل للتعديل فوق وتحت حامي الجهدهو جهاز أمان مدمج مصمم لمراقبة تقلبات الجهد الكهربي في الوقت الفعلي وفصل الطاقة تلقائيًا عند حدوث ظروف غير طبيعية. فهو يساعد على منع تلف المعدات، وفقدان البيانات، ومخاطر السلامة الناجمة عن الجهد غير المستقر.

مراقبة في الوقت الحقيقي لظروف الجهد
قطع التيار الكهربائي تلقائيًا أثناء الأعطال
مناسبة للأنظمة المنزلية والمكتبية والطبية والصناعية

الميزات الرئيسية

عتبات قابلة للتعديل

إعدادات الجهد قابلة للتعديل ضمن نطاق 220 فولت - 230 فولت للأنظمة أحادية الطور
تعرض الشاشة الرقمية المزدوجة الجهد الكهربي في الوقت الحقيقي والقيم المحددة
يسمح بالتخصيص الدقيق بناءً على متطلبات التطبيق

أنواع الحماية

حماية الجهد الزائد (على سبيل المثال،> 230 فولت)
حماية الجهد المنخفض (على سبيل المثال، <230 فولت)
حماية التيار الزائد (على سبيل المثال، >63A)
قطع الاتصال التلقائي لمنع تلف المعدات
القابل للتعديل فوق وتحت حامي الجهديضمن التشغيل الآمن في ظل ظروف الطاقة غير المستقرة

أوقات الاسترداد

الاسترداد التلقائي بعد عودة الجهد إلى المعدل الطبيعي
وقت تأخير قابل للتعديل لمنع التبديل المتكرر
يحسن استقرار النظام وعمر المعدات

تثبيت

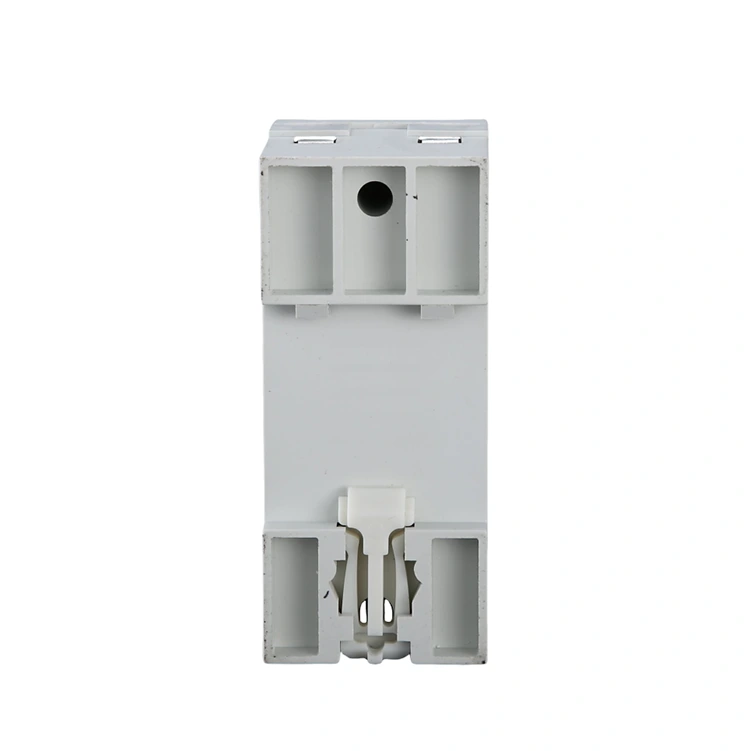

حجم صغير مع تصميم تركيب السكك الحديدية DIN
لا حاجة لقوة مساعدة إضافية
تركيب سريع وسهل في لوحات التوزيع

براعة

تنطبق على البيئات السكنية والتجارية والصناعية
يوفر حالة مرئية عبر مؤشرات LED باللون الأحمر/الأخضر
يدعم تخصيص OEM/ODM لاحتياجات المشروع المختلفة
القابل للتعديل فوق وتحت حامي الجهديقدم حلاً مرنًا لأنظمة حماية الطاقة الحديثة

Adjustable Over and Under Voltage Protector

الاختلافات الرئيسية

حامي الجهد مقابل حامي الطفرة

وظيفة:يقوم واقي الجهد بمراقبة مستويات الجهد المستمر، بينما يتعامل واقي التيار مع الارتفاعات القصيرة عالية الطاقة (العابرة).
نطاق الحماية:تقوم واقيات الجهد بقطع الطاقة أثناء الجهد الزائد أو المنخفض؛ تعمل أجهزة الحماية من زيادة التيار على امتصاص أو تحويل الارتفاعات المفاجئة
وقت الاستجابة:تتفاعل أدوات الحماية من زيادة التيار في أجزاء من الثانية مع المسامير؛ تستجيب واقيات الجهد لظروف الجهد غير الطبيعية المستمرة
طلب:تعتبر أدوات الحماية من زيادة التيار مثالية للصواعق أو تبديل العواصف، في حين أنقابل للتعديل فوق وتحت حامي الجهدتم تصميمه لعدم استقرار الجهد على المدى الطويل
سلامة النظام:يوفر استخدام كلا الجهازين معًا حماية أكثر اكتمالاً

حامي الجهد مقابل المثبت

وظيفة:يقوم واقي الجهد بفصل الطاقة عندما يكون الجهد غير آمن؛ يقوم المثبت بتنظيم الجهد الناتج بشكل ثابت والحفاظ عليه
وضع التشغيل:تعمل الواقيات كجهاز قطع أمان، بينما تقوم المثبتات بضبط مستويات الجهد بشكل مستمر
التكلفة والتعقيد:تعتبر واقيات الجهد أبسط وأكثر فعالية من حيث التكلفة؛ المثبتات أكثر تعقيدًا وعادةً ما تكون أكثر تكلفة
استخدام الطاقة:تستهلك المثبتات الطاقة أثناء التشغيل؛ حماة مثلقابل للتعديل فوق وتحت حامي الجهدلديهم الحد الأدنى من استهلاك الطاقة
حالة الاستخدام:تعتبر الواقيات مناسبة لسلامة المعدات العامة، بينما يتم استخدام المثبتات عندما يتطلب الأمر جهدًا ثابتًا

التعليمات

هل يمكنني تخصيص عتبات الجهد لنظام 230 فولت أحادي الطور؟

نعم بالطبع. نحن ندعم إعدادات الجهد القابلة للتعديل من 220 فولت إلى 230 فولت. يتميز واقي الجهد الزائد والقابل للتعديل هذا بشاشة رقمية مزدوجة تعرض قيمة التعديل في الوقت الحقيقي، ومصابيح LED حمراء وخضراء تحذر من ظروف الجهد الزائد/الأقل كإجراء احترازي.

ما هي الحماية ضد تقلبات الطاقة التي يوفرها واقي الجهد الكهربي ذو الشاشة المزدوجة؟

يمنع الجهاز الضرر الناتج عن الجهد الزائد > 230 فولت، والجهد المنخفض > 230 فولت، والتيار الزائد > 63 أمبير والتيار السفلي > 63 أمبير. تُظهر مصابيح LED الحمراء/الخضراء بوضوح الظروف غير الطبيعية، لذا لا تقلق، سيتم تنشيط وظيفة القطع تلقائيًا لمنع تلف الجهاز في حالة تقلب الجهد الكهربي كثيرًا.

كيف أقوم بتثبيت واقي الجهد القابل للتعديل؟

قم بتركيب الجهاز على سكة DIN القياسية داخل لوحة التوزيع
قم بتوصيل أطراف الإدخال (مصدر الطاقة) والإخراج (التحميل) وفقًا لمخطط الأسلاك
تأكد من أن الأسلاك تتوافق مع الجهد المقنن (على سبيل المثال، 220-230 فولت أحادي الطور)
ضبط عتبات الجهد الزائد/السفلي قبل التشغيل
القابل للتعديل فوق وتحت حامي الجهدلا يتطلب طاقة إضافية إضافية، مما يسهل عملية التثبيت

لماذا يتم إيقاف تشغيل الجهاز ثم إعادة تشغيله؟

هذا هو السلوك الوقائي الطبيعي أثناء تقلبات الجهد
يقوم الجهاز بقطع الطاقة عندما يتجاوز الجهد أو ينخفض عن الحدود المحددة
يتم إعادة الاتصال تلقائيًا بعد عودة الجهد إلى نطاق آمن
يمنع التأخير المدمج (وقت الاسترداد) التبديل المتكرر ويحمي المعدات
القابل للتعديل فوق وتحت حامي الجهديضمن الحماية المستمرة دون إعادة ضبط يدوي

ماذا أفعل إذا عرضت الشاشة الجهد الكهربائي ولكن لا توجد طاقة للمنزل؟

تحقق مما إذا كان الجهاز في وضع الحماية بسبب الجهد غير الطبيعي
تأكد من أن الجهد يقع ضمن النطاق الآمن المحدد مسبقًا
انتظر حتى انتهاء وقت التأخير لإعادة الاتصال التلقائي
افحص توصيلات الأسلاك للتأكد من عدم تركيبها بشكل صحيح أو غير صحيح
إذا استمرت المشكلة، استشر فني كهربائي مؤهل أو الدعم الفني

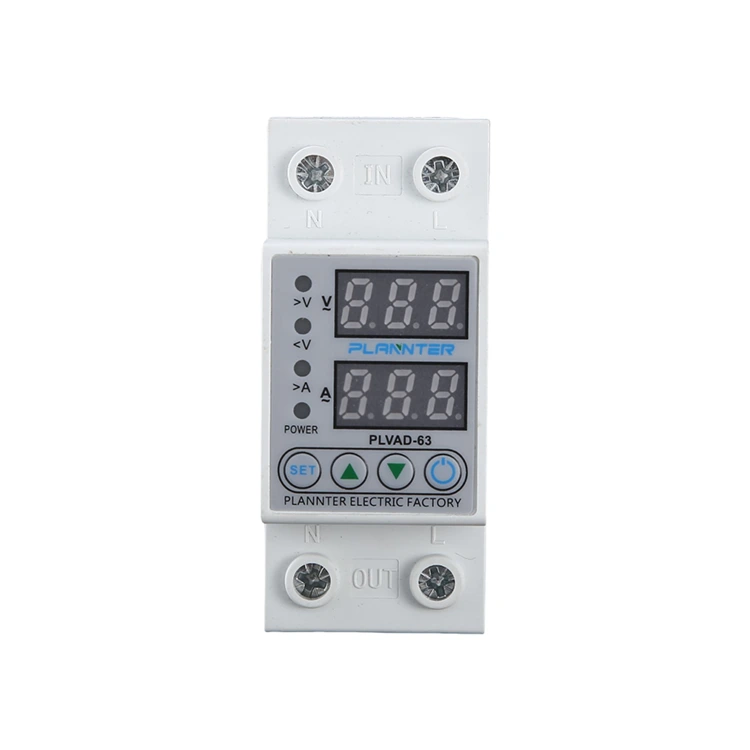

العرض والأزرار

Adjustable Over and Under Voltage Protector

1 - زر الضبط: يستخدم هذا الزر للحفظ بعد ضبط/تغيير قيم التيار الزائد وقيم إعداد الجهد العالي/المنخفض والخطأ

وقت الانتظار.

2 - الزر UP : زيادة القيمة المطلوبة .

3 - الزر السفلي : تقليل القيمة المطلوبة .

Adjustable Over and Under Voltage Protector

4 - زر التشغيل/الإيقاف اليدوي: يستخدم للتحكم يدوياً في إخراج الجهاز. عند الضغط على الزر لإيقاف تشغيل الإخراج، ستظهر الشاشة "OFF"، ولن يقوم الجهاز بوظائف إعادة التعيين التلقائي. اضغط على الزر مرة أخرى لإعادة تشغيل الجهاز واستئناف التشغيل العادي (في ظل ظروف غير معيبة).

5 - العرض الحالي

مجموعة العرض الأولى: أثناء التشغيل العادي، تعرض شاشة حماية الجهد الزائد والسفلي القابلة للتعديل قيمة جهد الإدخال (التيار الكهربائي). تظل الشاشة مضاءة بشكل ثابت في ظل الظروف العادية وتومض عند حدوث خطأ (مثل الجهد العالي أو المنخفض). أثناء برمجة المعلمات، تعرض هذه الشاشة قيم الإعداد المقابلة، بما في ذلك التيار الزائد، وحدود الجهد العالي/المنخفض، ووقت تأخير الخطأ، ووقت تأخير إعادة التعيين.

Adjustable Over and Under Voltage Protector

6- عرض الجهد

مجموعة العرض الثانية: أثناء التشغيل العادي، تعرض هذه الشاشة القيمة الحالية. تظل الشاشة مضيئة بشكل ثابت في ظل الظروف العادية وتومض عند حدوث خطأ في التيار الزائد. أثناء برمجة المعلمات، تشير هذه الشاشة إلى القيم الرقمية المقابلة للإعدادات ذات الصلة.

7- مؤشرات LED:

A>: يضيء عند اكتشاف خطأ في التيار الزائد.

V>: يضيء عند اكتشاف خطأ في الجهد العالي.

V<: يضيء عند اكتشاف خطأ في الجهد المنخفض.

OUT: يضيء عندما يبدأ الجهاز في إخراج الطاقة.

مخطط الاتصال:

يجب توصيل الأسلاك المحايدة وأسلاك الطور من مصدر التيار الكهربائي بالطرفين "N" و"L" المسمى "الإدخال" على الجهاز.

يجب أن تؤخذ التوصيلات المحايدة والطورية للمعدات المراد حمايتها من الجهد الزائد أو المنخفض من المطرافين "N" و"L" في قسم "الإخراج" بالجهاز.

Adjustable Over and Under Voltage Protector
