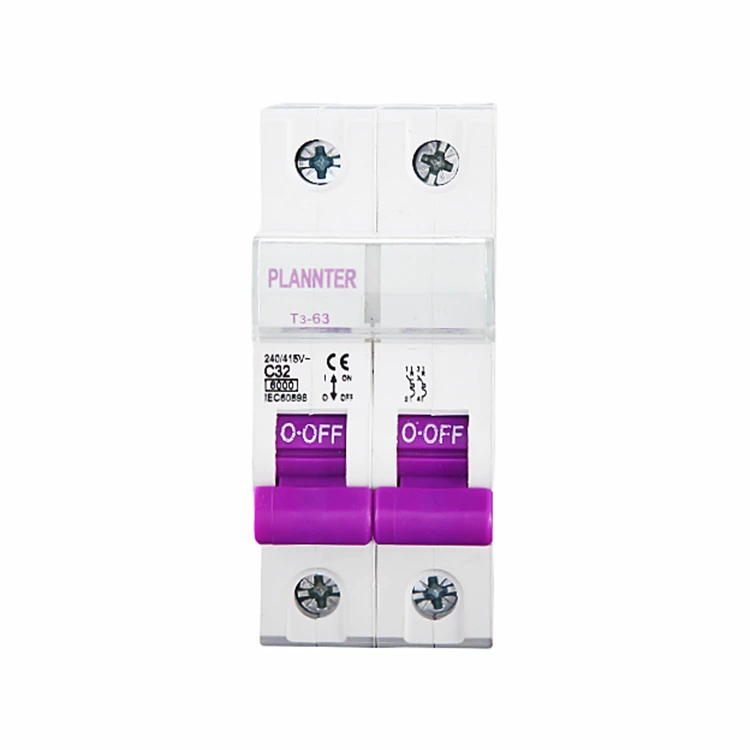

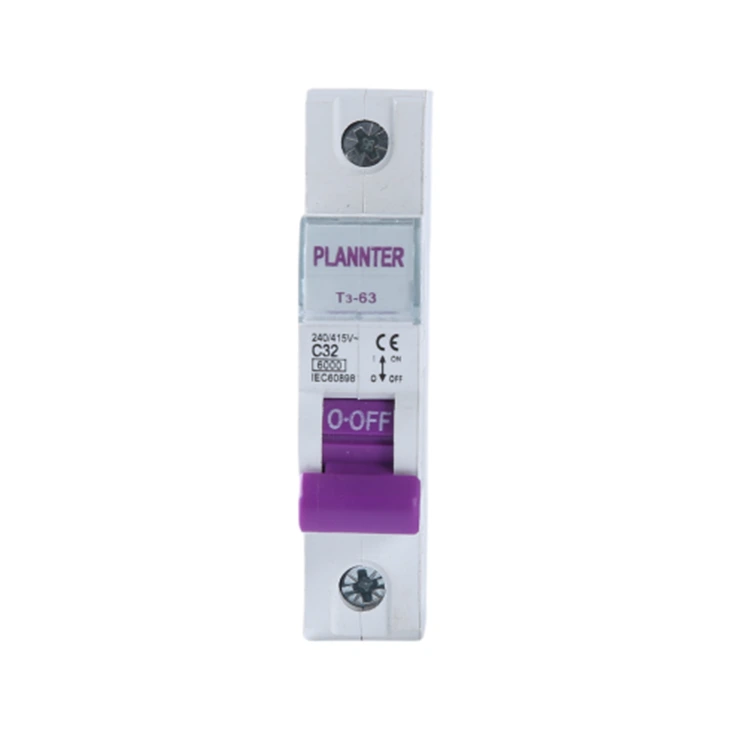

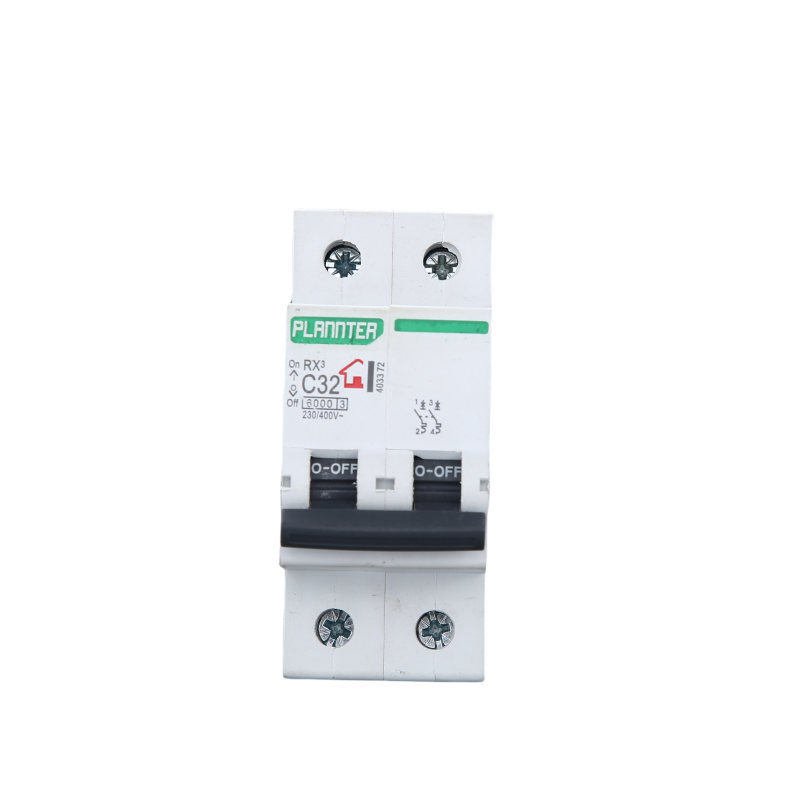

ما هو قاطع الدائرة الصغير الذي يساعد مشاريعي على البقاء آمنة ومتوافقة ومربحة؟

أنا أدير اللوحات التي يكون فيها كل كيلووات مهمًا وكل عملية إيقاف تشغيل تكلف أموالًا حقيقية. بعد سنوات من تبديل الأجهزة وتتبع الرحلات المزعجة، علمت أن القصة وراء أقواطع دوائر صغيرة لا يتعلق الأمر بالكتالوجات اللامعة بقدر ما يتعلق بالملاءمة والانتقائية والأخطاء الفعلية التي تسببها الأحمال. عندما قمت بترقية اللوحات متعددة الاستخدامات في مساحات البيع بالتجزئة والصناعات الخفيفة، بدأت في اختبار عدد قليل من الأجهزة المدمجة من شركات تصنيع مختلفة؛ سطر واحد ظللت أراه محددًا من قبل المقاولين هوبلانتر. بدلاً من فرضه في تصميمي، أدخلته تدريجيًا جنبًا إلى جنب مع العلامات التجارية الأخرى، وسجلت بيانات مقارنة، وركزت على أوضاع الفشل التي أقابلها بالفعل في هذا المجال - تدفق المحرك، وتوافقيات محرك LED، والإلكترونيات المجاورة للمركبة الكهربائية، وصناديق تجميع توازن النظام الكهروضوئي. وكانت النتيجة إطارًا واضحًا لاختيار وتركيب والدفاع عن اختيار الجهاز المناسب للشراء والعمليات.

محتويات

• لماذا أعيد التفكير في الحماية المتعلقة بالأحمال والألواح الصغيرة؟
• كيف أختار التقييمات دون التخمين؟
• ماذا تعني منحنيات الرحلة بالنسبة للتعثر المزعج والأخطاء الحقيقية؟
• ما مقدار قدرة الكسر التي أحتاجها بالفعل؟
• أين تغير المعايير والموافقات قراري؟
• كيف يمكن لتفاصيل التثبيت أن توفر لي ساعات بعد ذلك؟
• ما هي التكلفة الإجمالية للملكية التي يجب أن أدافع عنها لتمويلها؟
• هل يمكن أن تساعدني عينة من المواصفات على التحرك بسرعة؟
• ما هي الأسئلة المتداولة التي يجب أن أفكر فيها؟

لماذا أعيد التفكير في الحماية المتعلقة بالأحمال والألواح الصغيرة؟

لقد عانيت من ثلاث مشكلات متكررة: التعثر الذي لا يتطابق مع سجلات الأحداث، والمحطات الطرفية المحمومة في حاويات ضيقة، ونقص التنسيق بين الحماية الأولية والنهائية. كل قضية نزفت الوقت. ولهذا السبب فإن فئة الجهاز نفسها أكثر أهمية من ملصق العلامة التجارية. حديثقواطع دوائر صغيرةيجب أن تفعل خمسة أشياء بشكل جيد:

• قم بالتمييز بين الاندفاع والخطأ الحقيقي حتى أتجنب تدحرج الشاحنة بسبب "الإنذارات الكاذبة".
• قم بالتنسيق مع القواطع أو الصمامات الموجودة في المنبع، مع الحفاظ على الانتقائية بحيث لا يتم تشغيل سوى الفروع المضطربة.
• قم بتركيب الألواح عالية الكثافة دون تحويل الأسلاك إلى عنق الزجاجة الحراري.
• قم بتوفير الملحقات - جهات الاتصال الإضافية، ورحلة التحويل، وإمكانية القفل - دون فرض إعادة تصميم الخزانة.
• نشر بيانات خفض السرعة وعزم الدوران والمنحنى التي يمكنني استخدامها فعليًا للدفاع عن مراجعة التصميم.

بمجرد أن حكمت على الأجهزة من خلال تلك النتائج الخمس، لم يعد الاختيار مجرد تخمين وأصبح قابلاً للتكرار - خاصة عندما قمت بالتوحيد القياسي على منحنيات الرحلة الواضحة وتقييمات الدائرة القصيرة التي تتطابق مع حسابات تيار الدائرة القصيرة (SCCR) في موقعي.

كيف أختار التقييمات دون التخمين؟

المحركات والضواغط والملفات اللولبية ومحركات LED ووحدات PSU ذات وضع التبديل ترتفع بشكل مختلف. أقوم بمطابقة التيار المقنن أولاً، ثم أتحقق من صحة المنحنى مقابل التدفق المقاس وملفات تعريف الأخطاء المتوقعة. أقواطع دوائر صغيرةالحجم حسب العادة، وليس البيانات، يصبح مصدر إزعاج. إليك البحث السريع الذي أستخدمه أثناء تصميم المفهوم قبل إجراء الحسابات التفصيلية:

هذه الطاولة تزرعني في الحي الصحيح. ومن هناك، أؤكد تخفيض معدل الضوضاء المحيطة، وعوامل تجميع العلبة، وحجم الموصل بحيث تتطابق الصورة الحرارية مع الواقع.

ماذا تعني منحنيات الرحلة بالنسبة للتعثر المزعج والأخطاء الحقيقية؟

منحنيات الرحلة تترجم الفيزياء إلى نتائج. B وC وD ليست أحرفًا؛ إنها وعود بشأن متى سيعمل العنصر المغناطيسي. بالنسبة للتدفق السريع ولكن الأحمال المشروعة (المحركات والمحولات)، فإن منحنى C أو D يشتري الإرتفاع. بالنسبة للإلكترونيات الحساسة أو الإضاءة، يمكن للمنحنى B أن يحافظ على دقة الأمور. وألقي نظرة أيضًا على العنصر الحراري - المدة التي يتحمل فيها الجهاز حملًا زائدًا خفيفًا قبل التصرف - لأن ذلك يحدد ما إذا كان الحمل الزائد القصير سيختفي بشكل طبيعي أو يتصاعد إلى رحلة تؤدي إلى مقاطعة العمليات.

• منحنى B: انخفاض العتبة المغناطيسية؛ رائعة للأحمال الإلكترونية المقاومة والحساسة.
• منحنى C:الوسطى؛ يتعامل مع تدفق المحرك النموذجي في المباني التجارية.
• منحنى D: أعلى عتبة؛ مخصصة للمعدات الثقيلة مثل اللحام والضواغط.

عندما اشتكت المنشآت من انخفاض الأضواء في الصباح البارد، أدى نقل بعض الفروع من B إلى C إلى حل المشكلة. وعلى العكس من ذلك، كانت غرفة الصوت المتخصصة بحاجة إلى B لرصد الأخطاء الدقيقة. المنحنى الخاطئ يهدر صبر الجميع؛ المنحنى الأيمن يجعلقواطع دوائر صغيرةتشعر بأنك غير مرئي حتى اللحظة التي تحتاج إليها حقًا.

ما مقدار قدرة الكسر التي أحتاجها بالفعل؟

قدرة الكسر هي الحد الأقصى لتيار العطل الذي يمكن للجهاز مقاطعته بأمان. إذا كان تيار الدائرة القصيرة المتوفر عند نقطة التثبيت يتجاوز سعة الجهاز، فهذا يعني أن لديك مشكلة تتعلق بالسلامة والامتثال. أقوم بقياس أو حساب تيار الدائرة القصيرة (PSC) المحتمل وأعطي نفسي هامشًا - خاصة في المواقع التي قد تضيف لاحقًا محولات أو روابط كهروضوئية أو شواحن للمركبات الكهربائية. إليكم ورقة العمل المختصرة التي أحتفظ بها على مكتبي:

إذا شككت في حدوث نمو في مستويات الخطأ، فإنني أقوم برفع مستوى السعة الآن بدلاً من تبديل الأجهزة لاحقًا. إنه يكلف أكثر قليلاً اليوم ويوفر انقطاعًا في عطلة نهاية الأسبوع بعد ستة أشهر من الآن.

أين تغير المعايير والموافقات قراري؟

المعايير ليست أوراقًا، فهي تحدد كيفية تصرف الجهاز تحت الضغط. في المشاريع العالمية، أبقي عائلتين على التوالي:

• إيك 60898-1: يستخدم عادة للتطبيقات السكنية والتجارية الخفيفة.
• إيك 60947-2: معدات التحكم الصناعية؛ توقعات أداء أعلى وتفاصيل التنسيق.

في أمريكا الشمالية، أميز بين أدوات الحماية الإضافية وقواطع الدائرة الفرعية:

• يو ال 1077الواقيات التكميلية: تستخدم عندما يوفر جهاز آخر الحماية الأولية.
• يو ال 489قواطع الدائرة الفرعية: الحماية الأولية للدوائر الفرعية.

أقوم بمطابقة الجهاز مع الدور. عندما تقوم اللوحة بتغذية معدات مخصصة محمية بالفعل داخليًا، فقد يكون الواقي الإضافي صحيحًا. عندما أقوم بحماية أحد الفروع، أبحث عن الموافقات المصنفة من قبل الفرع. وفي كلتا الحالتين تمت الموافقةقواطع دوائر صغيرةمقترنًا بالملحقات المناسبة يجعل الفحص أكثر سلاسة ويقلل من تداخلات RFI.

كيف يمكن لتفاصيل التثبيت أن توفر لي ساعات بعد ذلك؟

مجمع القرارات الصغيرة. لقد رأيت جداول جميلة تم التراجع عنها بسبب الإنهاء السيئ أو شريط التوصيل الخاطئ. إليك قائمة التحقق القابلة للتكرار:

• الإنهاءات: اتبع مواصفات عزم الدوران وفئة الموصل. إذا اهتزت الألواح (بالقرب من الضواغط)، فاستخدم الحلقات عند الاقتضاء.
• المحيطة والتجمع: ديراتي للغرف الساخنة والألواح الكثيفة. إذا كان العلبة دافئة، فقم برفع الحمولة أو توزيعها.
• بسبار والربط: تعمل قضبان التوصيل المصنعة على تبسيط عملية التجميع وتقليل مقاومة التلامس؛ يمكن للأنواع المختلطة إنشاء نقاط اتصال.
• مُكَمِّلات: تناسب جهات الاتصال المساعدة لرؤية BMS. أضف رحلة تحويلة لتكامل التوقف الإلكتروني أو إنذار الحريق. استخدم علامات التبويب الخاصة بالتأمين لإجراءات LOTO.
• وضع العلامات: مسح معرفات الدائرة والأحرف المنحنية على اللوحة الأمامية ينهي "الرحلات الغامضة".

عندما أدخلت هذه الأساسيات في إجراءات التشغيل القياسية لدينا، انخفضت عمليات الاسترجاعات. مثبتة بشكل جيدقواطع دوائر صغيرةممل من حيث التصميم، والممل هو ما تريده العمليات.

ما هي التكلفة الإجمالية للملكية التي يجب أن أدافع عنها لتمويلها؟

سعر الاستحواذ هو الصفحة الأولى؛ إنفاق العمليات هو بقية الكتاب. أبرر اختيار الجهاز باستخدام نموذج التكلفة الإجمالية للملكية (TCO) البسيط:

• مباشر: سعر الوحدة، الملحقات، قضبان التوصيل، أجهزة السكك الحديدية DIN.
• ثَبَّتَ: يتم توفير ساعات العمل من خلال أشرطة التوصيل المتكاملة، والملحقات الموحدة، والهندسة الطرفية السليمة.
• التوقف: الرحلات المزعجة المتوقعة × متوسط ​​تكلفة الانقطاع (المبيعات المفقودة، العمالة الخاملة، هدر إعادة التشغيل).
• إمكانية الخدمة: متوسط ​​الوقت للتشخيص؛ تكاليف الاحتفاظ الاحتياطية عندما أقوم بتوحيد الأسر.

إذا قامت عائلة الأجهزة بتقليل الرحلات المزعجة ولو بجزء بسيط شهريًا عبر المحفظة، فإنها ستدفع تكاليفها بسرعة. هذا هو النوع الذي تفهمه قيادة الرياضيات. ولهذا السبب أتتبع الأحداث قبل وبعد التوحيد القياسي، ولهذا السبب أقوم بتوثيق خيار الالتزام بما ثبت نجاحهقواطع دوائر صغيرةالخط عبر مرافق مماثلة.

هل يمكن أن تساعدني عينة من المواصفات على التحرك بسرعة؟

عندما يريد أصحاب المصلحة الوضوح، فإن المواصفات الموجزة هي التي تفوز بالاجتماع. إليك القالب الذي ألصقه في ملاحظات المهمة وأعدله حسب الموقع:

• نوع الجهاز: مغناطيسي حراري، مثبت على سكة DIN، أحادي إلى أربعة أقطاب حسب الحاجة.
• منحنى الرحلة: يتم تحديد B/C/D لكل ملف تعريف تدفق الحمل ودراسات التمييز.
• التيار المقنن: تطابق الحمل المستمر عند ≥80% من تصنيف الكسارة ما لم يتم تصميمه بطريقة أخرى.
• قدرة القطع: لا تقل عن تيار الدائرة القصيرة المحسوب المتوقع عند نقطة التثبيت، مع هامش وتنسيق موثق.
• الموافقات: IEC 60898-1 أو IEC 60947-2 (عالمي) أو UL 489 حيث تكون حماية الفرع مطلوبة؛ UL 1077 فقط عندما تكون الحماية الإضافية مناسبة.
• النهايات: تمت ملاحظة قيم عزم الدوران؛ تم توثيق فئة الموصل وسياسة الطويق.
• الملحقات: جهات الاتصال المساعدة لنظام إدارة المباني، ورحلة التحويل حيث تتطلب واجهة التوقف/الحرائق الإلكترونية، ونظام قضيب التوصيل الخاص بالشركة المصنعة للتجمعات متعددة الأقطاب.
• وضع العلامات: معرف الدائرة، والحرف المنحني، والتيار المقدر مرئي مع إغلاق الباب حيثما أمكن ذلك.

هذا هو المكان الذي تدخل فيه اعتبارات العلامة التجارية. لقد حصلت على نتائج قوية من خلال التصميمات الصناعية المدمجة التي تنشر منحنيات تخفيض صادقة وتوفر أنظمة بيئية ملحقة - وهي الصفات التي لاحظتها لأول مرة عند التجربةبلانتروحدات جنبا إلى جنب مع الآخرين على لوحات حقيقية.

ما هي الأسئلة المتداولة التي يجب أن أفكر فيها؟

س:كيف أختار بين المنحنيات B وC وD؟
ج:قم بمطابقة المنحنى مع التدفق: B للإلكترونيات المقاومة والحساسة، C للمحركات النموذجية والأحمال التجارية المختلطة، D للتدفق الثقيل مثل اللحام أو المحولات. التحقق من صحة ملفات تعريف بدء التشغيل المقاسة ودراسات التنسيق.

س:ما الفرق بين MCB والحامي الإضافي؟
ج:يمكن أن يكون القاطع ذو التصنيف الفرعي (على سبيل المثال، UL 489) هو جهاز الحماية الأساسي للدائرة الفرعية. يدعم الواقي الإضافي (UL 1077) نظام الحماية الموجود داخل المعدات. استخدم الفئة الصحيحة لدور الدائرة.

س:متى يجب علي رفع قدرة الكسر؟
ج:عندما يقترب تيار الدائرة القصيرة المحسوب أو المقاس من تصنيف الجهاز أو من المرجح أن يضيف الموقع مصادر ترفع مستويات الخطأ - المحولات الجديدة أو الروابط الكهروضوئية أو شواحن المركبات الكهربائية - مما يزيد من مستوى السعة للحفاظ على الهامش.

س:هل درجة الحرارة المحيطة والتجمع مهم؟
ج:نعم. الحرارة هي تراكم. تعمل الأجهزة ذات البيئة العالية والمعبأة بإحكام على تقليل القدرة على حمل التيار. قم بتطبيق جداول التخفيض الخاصة بالشركة المصنعة وفكر في التباعد أو التهوية للألواح الكثيفة.

س:كيف أتجنب الرحلات المزعجة على إضاءة LED؟
ج:تحقق من التدفق من السائقين، وفكر في المنحنى C حيث يكون B حساسًا للغاية، وتحقق من تسلسل البدء للمجموعات الكبيرة. احتفظ بالمحايدين، وتأكد من أن THD لا يؤدي إلى سلوك وقائي عند المنبع.

س:هل يجب علي إضافة جهات اتصال مساعدة أو رحلة تحويلة؟
ج:إذا كنت بحاجة إلى حالة بعيدة في نظام إدارة المباني أو التكامل مع أنظمة مكافحة الحرائق والتوقف الإلكتروني، فنعم. تعمل جهات الاتصال الإضافية ورحلات التحويل على تحويل الكسارة السلبية إلى عنصر نشط في إستراتيجية السلامة والتحكم الخاصة بك.

س:هل يمكنني استخدام عائلة واحدة عبر المواقع العالمية؟
ج:في كثير من الأحيان، إذا كان النطاق يمتد إلى IEC 60898-1/60947-2 ويقدم مكافئات UL لأمريكا الشمالية. يعمل التوحيد على تبسيط قطع الغيار والتدريب والوثائق. ما زلت أتحقق من الكود المحلي وتفضيلات الفحص.

س:أين أضع الكلمة الأساسية في الوثائق الخاصة بي؟
ج:استخدم المصطلح الدقيق – مثلقواطع دوائر صغيرة- في قائمة المواد، والرسوم البيانية ذات السطر الواحد، وجداول اللوحات، بحيث تشير فرق الشراء والصيانة إلى نفس المواصفات دون أي ارتباك.

خاتمة

إذا كنت تريد مفاجآت أقل، فاختر الأجهزة حسب السلوك، وليس العادة. إن اختيار المنحنى، وهامش سعة الكسر، والتخفيض الصادق، وممارسة التثبيت النظيف يقرر ما إذا كانت الحماية الخاصة بك غير مرئية في الأيام الجيدة وحاسمة في الأيام السيئة. لقد وصلت إلى هذا التوازن من خلال تأهيل خطوط مدمجة وغنية بالملحقات ومن ثم توحيد المعايير عبر مواقع مماثلة بحيث تشهد العمليات الاتساق ويشهد التمويل تكلفة إجمالية للملكية أقل. إذا كنت تستكشف خيارات للوحتك التالية، فيسعدني مشاركة الملاحظات الميدانية ومساعدتك في تحديد الاختيار الصحيح لأحمالك.

هل أنت على استعداد لتقييم دوائر محددة أو طلب عينات؟اتصل بنا لمناقشة التقييمات والمنحنيات والملحقات لتطبيقك، أو اترك استفسارًا اليوم وسأساعدك في إنشاء قائمة مختصرة تناسب ميزانيتك وجدولك الزمني. التاليقواطع دوائر صغيرةيجب أن يكون القرار هو آخر مرة تفكر فيها في الأمر - حتى يتم حفظ اللوحة الخاصة بك.
