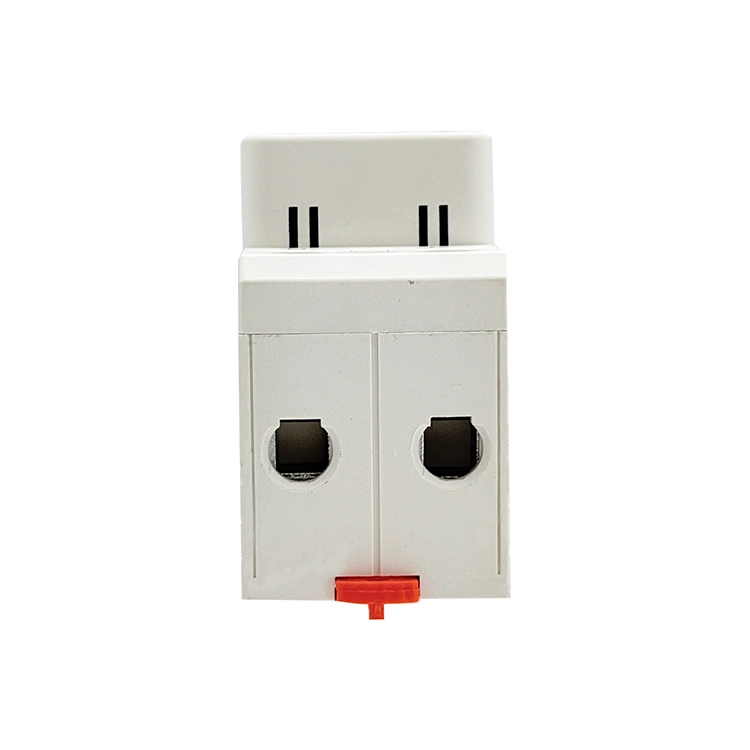

2P إعادة توصيل تلقائي للجهد الحامي من النوع M شاشة ثلاثية

تتطلب فرق المشتريات التي توفر المفاتيح الكهربائية للبنية التحتية البعيدة وحدات حماية ذكية يمكنها التعافي تلقائيًا من أعطال الطاقة المؤقتة لزيادة وقت تشغيل النظام إلى أقصى حد. تم تصميمها وتصنيعها بواسطة Pugao (Mora)، تم تصميم الشاشة الثلاثية عالية الأداء 2P Auto Reconnect Volt Protector Type M خصيصًا لهذه التطبيقات غير المراقبة. بالانتقال إلى ما هو أبعد من مرحلات إعادة الضبط اليدوية الأساسية، يتميز هذا الجهاز بخوارزمية ذكية للإغلاق التلقائي تراقب ظروف الشبكة بعد الرحلة. بمجرد استقرار جهد المرافق ضمن المعلمات الآمنة لفترة عد تنازلي محددة، تقوم الآلية الداخلية التي تعمل بمحرك بإغلاق الدائرة تلقائيًا، واستعادة الطاقة إلى مصفوفات الاتصالات النهائية، أو شبكات الأمان، أو أنظمة مراقبة الطقس.

مصفوفة ثلاثية النوافذ مع تكامل عداد الأخطاء

شاشة عرض متزامنة للبيانات متعددة الأبعاد: تعرض الشاشة الثلاثية 2P لإعادة التوصيل التلقائي من النوع M الجهد الكهربي في الوقت الحقيقي والتيار في الوقت الحقيقي وأوقات الخطأ التراكمية على التوالي، مع تصنيف واضح للبيانات وفهم كامل لحالة تشغيل الدائرة على شاشة واحدة.

إنذار مبكر للخطأ قابل للقياس الكمي: يمكن لعداد الأخطاء المدمج تسجيل عدد رحلات الجهد الزائد والتيار الزائد في دورة التشغيل. يمكن لموظفي الصيانة الحكم على استقرار الشبكة في الموقع وحالة المعدات النهائية من خلال بيانات الأعطال، مما يحقق الصيانة التنبؤية.

مزايا المنتج الأساسية

تخلص من لفات الشاحنات الخاصة بالتشغيل والصيانة عن بعد

• حل مشاكل الصيانة عن بعد: بالنسبة للمحطات الأساسية الخلوية ومحطات الأرصاد الجوية الجبلية ومحطات الضخ غير المراقبة، ستتسبب تقلبات الشبكة العابرة في تعثر مرحلات الحماية التقليدية وإغلاقها، مما يتطلب إعادة ضبط يدوية في الموقع مع ارتفاع تكاليف الوقت والعمالة.

• زيادة وقت تشغيل النظام إلى الحد الأقصى: تحقيق مراقبة الأخطاء التلقائية للعملية الكاملة، والحكم على الاستقرار، والاسترداد الميكانيكي لإعادة الإغلاق. بالنسبة لحالات الشذوذ المؤقتة في الشبكة، تعمل الشاشة الثلاثية 2P لإعادة التوصيل التلقائي من النوع M على إكمال استعادة الطاقة بشكل مستقل دون تدخل بشري، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة ويحسن معدل التشغيل المستمر للمعدات.

دورة إعادة إغلاق قابلة للتعديل وقفل أمان ذكي

• منع الأضرار الثانوية الناتجة عن الأعطال: بالنسبة لأعطال الدائرة القصيرة الدائمة، فإن إعادة الإغلاق المتكرر سوف تتسبب في تلف حراري للخطوط والمعدات. تدعم الشاشة الثلاثية 2P Auto Reconnect Volt Protector Type M الإعداد المخصص لأقصى محاولات إعادة الإغلاق.

• قفل الأمان التلقائي: عندما يتم استنفاد أوقات الإغلاق المحددة مسبقًا ويظل الخطأ موجودًا، سيقوم النظام بقفل آلية تشغيل المحرك، وإطلاق إنذار الخطأ، وإبقاء الدائرة معزولة لتجنب التبديل الدوري الخطير.

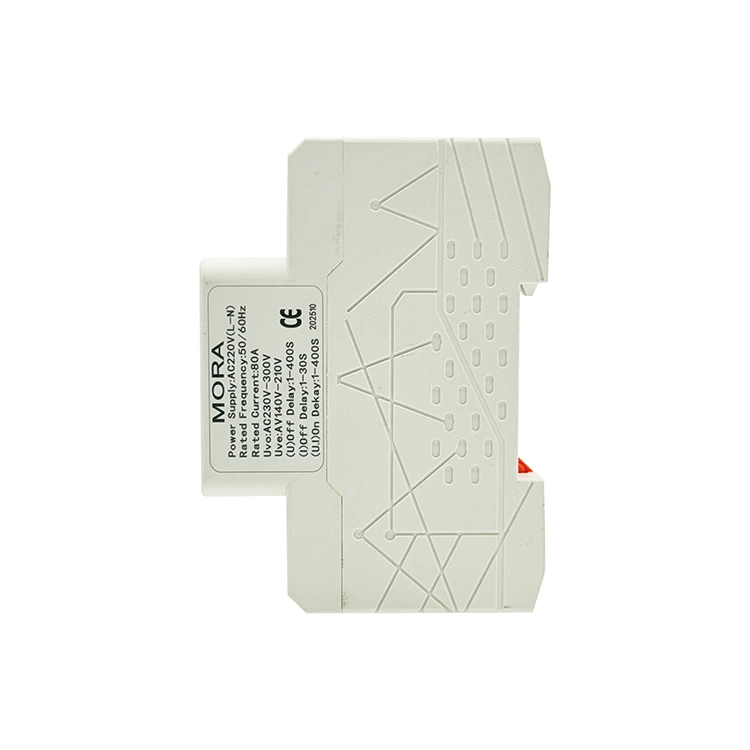

معلمات الأداء الفني

• خيارات التشغيل الحالية المقدرة: تصنيف الحمل المستمر 40 أمبير / 63 أمبير

• إمكانية ضبط الوقت تلقائيًا: من ثانية واحدة إلى 900 ثانية كحد أقصى

• الحد الأقصى لدورات إعادة الإغلاق المستمرة: من 1 إلى 30 محاولة قابلة للتهيئة قبل الإغلاق

• دقة تتبع الجهد / النطاق الحالي: ±1% تباين / 0.5 أمبير إلى 63 أمبير قراءة ديناميكية

• سعة المقطع العرضي للمحطة: ما يصل إلى 25 مم² صلبًا / 16 مم² مجدولًا بطويق (مشبك M5)

• قوة عازلة الهيكل: حاجز عزل مدقق بقدرة 2.5 كيلو فولت

• الامتثال والشهادات: شهادة CE، متوافقة مع RoHS، تتوافق مع المعايير الهيكلية EN 60947-1

التعليمات

س: إذا انخفضت الشبكة إلى 0 فولت تمامًا، فهل يمتلك المحرك طاقة متبقية كافية لحماية تروس التيار؟

ج: نعم. مجهزة ببنك مكثف لتخزين الطاقة الصناعية ذات السعة العالية، في حالة انقطاع التيار الكهربائي الكلي المفاجئ للشبكة، يمكن للطاقة الكهربائية المخزنة دفع آلية محرك التروس لإكمال حركة الرحلة الفورية، مما يجبر جهات الاتصال على الفتح والقفل بأمان، مما يضمن عدم تسرب الطاقة من جانب التحميل قبل استنفاد طاقة التحكم بالكامل.

س: ماذا يحدث عند الوصول إلى الحد الأقصى لإعادة الإغلاق في ظل أخطاء الشبكة المستمرة؟

ج: عند مواجهة أخطاء الدائرة الدائمة، بعد إكمال محاولات إعادة الإغلاق المحددة مسبقًا دون استعادة الشبكة، ستقوم الشاشة الثلاثية 2P Auto Reconnect Volt Protector Type M بقفل وظيفة قيادة المحرك تلقائيًا، وتعطيل جميع إجراءات إعادة الإغلاق التلقائي، وإبقاء الدائرة مفتوحة. إنه يتجنب التحول الدوري الذي لا نهاية له إلى دوائر معيبة، ويحمي الهياكل الميكانيكية الداخلية والخطوط النهائية من التلف الحراري، ويتطلب استكشاف الأخطاء وإصلاحها يدويًا وإعادة ضبطها للتعافي.

س: كيف تميز وحدة التحكم بين الزيادات العابرة والدوائر القصيرة الدائمة؟

ج: يدمج النظام آلية الكشف المزدوج عن استشعار الجهد وأخذ العينات الحالية. أثناء اكتشاف إعادة الإغلاق، إذا كان جهد الشبكة مستقرًا ولكن تم إنشاء ارتفاع تيار كبير لحظي، فسوف تحكم وحدة MCU على الفور على أنه خطأ دائم في دائرة قصر، مما يؤدي إلى التعثر الفوري دون تنفيذ تأخير إعادة الإغلاق، وحماية هيكل التبديل الداخلي من أضرار تأثير التيار العالي.
