كيف يعمل مفتاح التبديل اليدوي على تحسين موثوقية النظام وسلامته؟

تستكشف هذه المقالة الفوائد والتطبيقات والمعلمات الرئيسية لـتبديل التبديل اليدوي(إم سي إس). سوف نقوم بالردكيف, لماذا، وماذاأسئلة لتوفير نظرة عميقة ومهنية للمنتج، وتقديم الشركة المصنعةمصنع يويهتشينغ الغراس الكهربائي، وتقديم ورقة المواصفات التفصيلية. سنقوم أيضًا بتضمين قسم للأسئلة الشائعة يغطي الأسئلة الشائعة حول مفاتيح التبديل اليدوية. الهدف هو مساعدتك على فهم المنتج بالتفصيل وتحديد كيفية ملاءمته لنظامك.

جدول المحتويات

1. مقدمة إلى مصنع يويهتشينغ الغراس الكهربائي

2. ما هو مفتاح التحويل اليدوي؟

3. كيف ولماذا يتم استخدام مفتاح التحويل اليدوي

4. المواصفات الفنية والمعلمات

5. الأسئلة الشائعة: 10 أسئلة وأجوبة شائعة

6. ملخص ومعلومات الاتصال

1. مقدمة إلى مصنع يويهتشينغ الغراس الكهربائي

مصنع يويهتشينغ الغراس الكهربائيهي شركة تصنيع راسخة متخصصة في معدات التوزيع الكهربائية ذات الجهد المنخفض وأجهزة التبديل. يقع المصنع في يويهتشينغ، مقاطعة تشجيانغ في الصين، ويركز المصنع على تصميم وإنتاج واختبار أجهزة التبديل، بما في ذلك مفاتيح التحويل اليدوية، ومفاتيح النقل، والملحقات المرتبطة بها. وبفضل عقود من الخبرة في الإنتاج ومراقبة الجودة الصارمة، تقدم الشركة حلولاً مخصصة للتطبيقات الصناعية والتجارية والسكنية. تم تصميم خط إنتاجهم لتلبية المعايير العالمية وتوفير أداء موثوق به في مختلف الظروف.

أنشئت في عام 2011،مصنع يويهتشينغ بلانتر للكهرباءمتخصصة في إنتاج المعدات الكهربائية ذات الجهد المنخفض لمدة 14 عامًا، وتقوم في المقام الأول بتصدير مفاتيح توزيع الطاقة، ومعدات التحكم، والمحركات، والأجهزة، وغيرها من المنتجات. تحتفظ الشركة بنظام إدارة الجودة الشامل والعلمي. يتم التعرف على سلامة وقوة وجودة منتج Plant Electric Factory في جميع أنحاء الصناعة.

2. ما هو مفتاح التحويل اليدوي؟

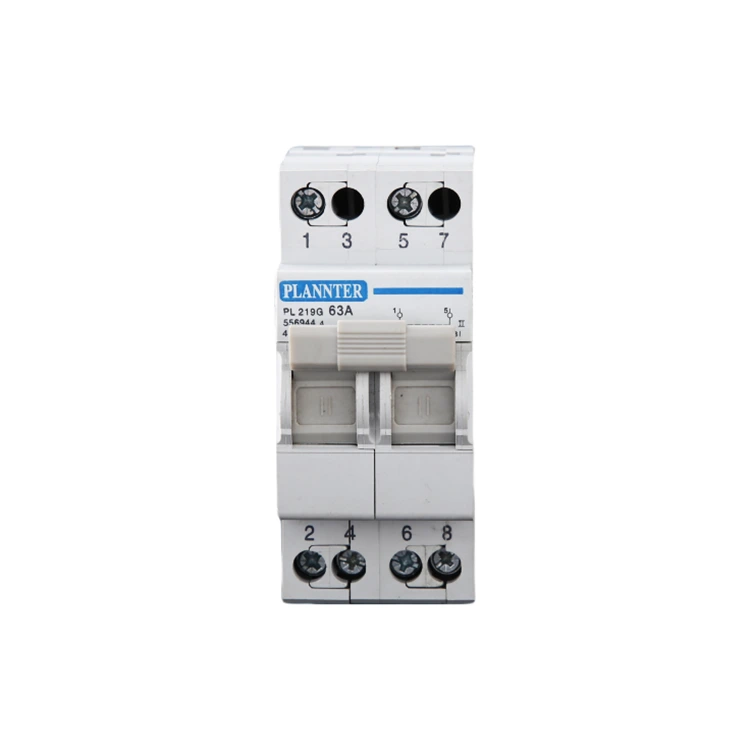

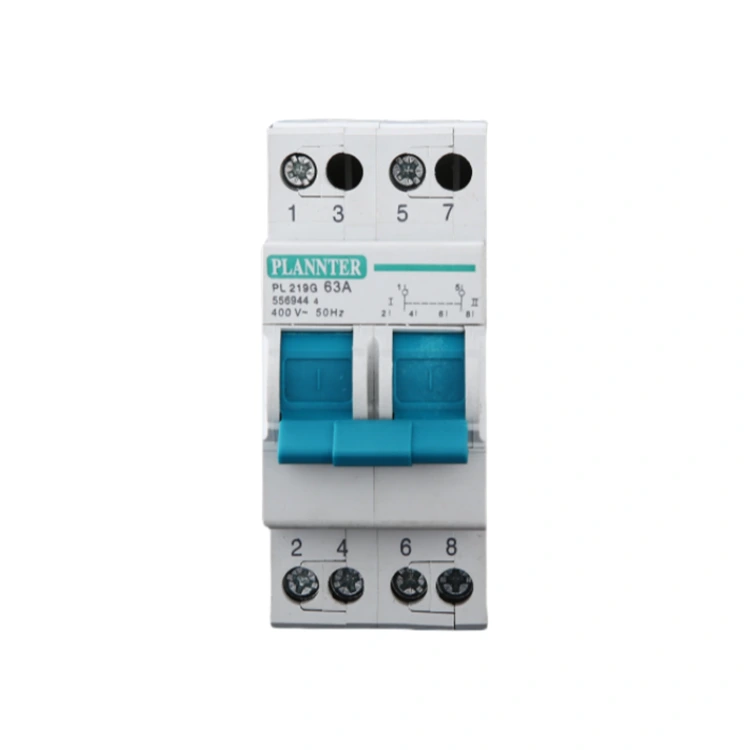

A تبديل التبديل اليدوي(MCS) هو جهاز ميكانيكي أو كهروميكانيكي يسمح للمستخدم بتحويل الحمل يدويًا من مصدر طاقة إلى آخر (على سبيل المثال، من مصدر الطاقة الرئيسي إلى مولد احتياطي) والعودة.
الوظائف الرئيسية:

• يوفر عزلاً آمنًا بين مصدرين للطاقة بحيث يقوم مصدر واحد فقط بتزويد الحمل في أي وقت.

• تمكين التشغيل اليدوي وليس التلقائي. يقوم مشغل المفتاح بتحريك الرافعة أو المقبض فعليًا للاختيار بين المصادر.

• يدعم أنواع انتقال متعددة (مفتوح، سريع، مغلق) حسب تصميم المنتج.

لماذا هو مهم؟
في التركيبات التي لا يتطلب فيها التبديل التلقائي أو حيث تكون التكلفة باهظة، أمفتاح التحويل اليدوييقدم حلاً موثوقًا وبسيطًا لإدارة مصادر الطاقة البديلة. فهو يضمن أنه عند فشل مصدر الإمداد الرئيسي، يمكن للمستخدم النقل بأمان ويدويًا إلى مصدر احتياطي دون التعرض لخطر العزلة أو التغذية الخلفية للشبكة.

3. كيف ولماذا يتم استخدام مفتاح التحويل اليدوي

كيفإنها تعمل

• في التشغيل العادي،MCSيربط الحمل بمصدر الطاقة الأساسي (أنابيب المرافق).

• عندما يفشل المصدر الأساسي أو يحتاج إلى صيانة، يقوم المشغل يدويًا بتحريك المقبض/الرافعة لفصل المصدر الأساسي وتوصيل المصدر الاحتياطي (على سبيل المثال، المولد، والأنابيب الرئيسية البديلة).

• بعد استعادة المصدر الأساسي واستقراره، يقوم المشغل يدويًا بعكس المفتاح لاستعادة الحمل مرة أخرى إلى المصدر الأساسي، وعزل المصدر الاحتياطي.

• نظرًا لأن الجهاز يدوي، فإن التدخل البشري يضمن الوعي بالتبديل، وهو بطبيعته أبسط في منطق التحكم من مفاتيح النقل التلقائية.

لماذااستخدام واحد؟

• فعالية التكلفة: عادةً ما تكون الأجهزة اليدوية أقل تكلفة من مفاتيح النقل الأوتوماتيكية بالكامل (ATS) نظرًا لعدم الحاجة إلى استشعار تلقائي أو تشغيل آلي.

• السيطرة والسلامة: يتيح التبديل اليدوي للمشغل التحكم الكامل في وقت وكيفية حدوث التغيير، وهو ما يمكن أن يكون مرغوبًا فيه في التركيبات الأبسط أو حيث يفضل الإشراف اليدوي.

• الموثوقية والصيانة: عدد أقل من المكونات الأوتوماتيكية يعني عددًا أقل من أوضاع الفشل المحتملة؛ غالبًا ما يعني التصميم الأبسط انخفاض الصيانة.

• قابلية التطبيق: مناسب للعديد من الإعدادات بما في ذلك المباني التجارية الصغيرة، أو التطبيقات السكنية الاحتياطية، أو عمليات التثبيت عن بعد، أو الأحمال غير الحرجة التي لا تتطلب التشغيل الآلي الكامل.

• الامتثال والعزلة: يضمن العزل المناسب بين المصادر للسلامة، ومنع التغذية العكسية في شبكة المرافق وتلبية متطلبات التعليمات البرمجية.

متىوأينللاستخدام

• عندما يكون لديك مولد وتحتاج إلى طريقة آمنة للتبديل بين الأداة المساعدة والمولد يدويًا.

• في أنظمة التوزيع في المباني حيث يتم استخدام الطاقة الاحتياطية فقط عند الضرورة ويكون التدخل اليدوي مقبولاً.

• في البيئات التي يكون فيها التبديل التلقائي غير ضروري بسبب التكلفة أو بساطة التشغيل أو القيود التنظيمية.

• في المواقع النائية أو الصناعية حيث يتواجد المشغل دائمًا ويكون التبديل اليدوي ممكنًا.

4. المواصفات الفنية والمعلمات

فيما يلي المعلمات النموذجية لـ aمفتاح التحويل اليدوي، متبوعًا بجدول مقارنة لمعلمات النموذج الرئيسية. هذه الجداول مفيدة للمهندسين ومتخصصي المشتريات والمشترين الفنيين.

أ. قائمة المواصفات

• التصنيف الحالي (على سبيل المثال، من 16 أمبير إلى 3200 أمبير)

• تصنيف الجهد (على سبيل المثال، 230 فولت، 400 فولت تيار متردد، أو أعلى)

• أقطاب (على سبيل المثال، 3 أقطاب، 4 أقطاب)

• نوع الانتقال (مفتوح، سريع، مغلق)

• درجة الضميمة (تصنيف IP)

• تكوين المحطة الطرفية وعدد الاتصالات

• مناسب لتطبيقات الخدمة الشاقة، تصنيف CTI (على سبيل المثال، أكثر من 600 فولت)

• الامتثال للمعايير (على سبيل المثال، IEC/EN 60947-3)

• نوع التثبيت (مثبت على الحائط، مثبت على اللوحة)

• تحمل الظروف المحيطة (درجة الحرارة والرطوبة وما إلى ذلك)

• آلية المقبض/القيادة اليدوية، الملحقات الاختيارية (العمود، طول المقبض)

ب. جدول مقارنة النماذج النموذجية

ج. الاعتبارات الرئيسية للمواصفات

• تأكد من أن التصنيف الحالي يغطي الحد الأقصى للحمل بالإضافة إلى هامش الأمان.

• تأكد من أن تصنيف الجهد يتوافق مع نظام الإمداد (أحادي الطور أو ثلاثي الطور).

• حدد تكوين القطب الأيمن اعتمادًا على ما إذا كان التبديل المحايد مطلوبًا.

• اختر نوع النقل المناسب لتحمل النظام للانقطاع (الانتقال المفتوح هو النموذجي).

• تأكد من أن الغلاف وتصنيف IP يتطابقان مع بيئة التثبيت (خارجي، داخلي، مغبر، رطب).

• تأكد من أن الملحقات وأطوال المقبض/العمود متوافقة مع توصيات المصنع (على سبيل المثال، الحد الأقصى لطول المقبض)

5. الأسئلة الشائعة: 10 أسئلة وأجوبة شائعة

س 1: ما هو بالضبط مفتاح التحويل اليدوي؟
ج1: مفتاح التحويل اليدوي هو جهاز يسمح للمشغل بنقل الحمل يدويًا من مصدر طاقة إلى آخر، عادةً عبر مقبض أو رافعة، مما يضمن أن مصدرًا واحدًا فقط هو الذي يزود الحمل في أي وقت.

س2: لماذا تختار مفتاح التحويل اليدوي بدلاً من المفتاح التلقائي؟
ج2: المفاتيح اليدوية أبسط وأقل تكلفة وتمنح التحكم المباشر للمشغل. وهي مناسبة للتطبيقات التي لا يكون فيها النقل التلقائي ضروريًا أو فعالاً من حيث التكلفة.

س3: كيف يمكنني تحديد التصنيف الحالي الصحيح لمفتاح التحويل اليدوي؟
ج3: اختر تصنيفًا حاليًا يغطي الحد الأقصى للحمل المتوقع بالإضافة إلى هامش الأمان، مع الأخذ في الاعتبار التوسع المستقبلي والأحمال القصوى. راجع منحنيات وإرشادات الشركة المصنعة.

س 4: ما المقصود بنوع الانتقال "مفتوح" أو "سريع" أو "مغلق"؟
ج4: تشير هذه المصطلحات إلى كيفية انتقال المحول من مصدر إلى آخر. "مفتوح" يعني الاستراحة قبل الصنع (يوجد انقطاع مؤقت). "مغلق" أو "سريع" يعني التنفيذ قبل الاستراحة أو الحد الأدنى من الانقطاع.

س5: هل يمكنني إضافة قطب رابع لاحقًا إذا قمت في البداية بتحديد مفتاح ثلاثي الأقطاب؟
A5: لا. يجب طلب المفتاح كإصدار القطب الصحيح (3 أو 4 أقطاب) لأنه غير مسموح بالتعديل بعد ذلك.

س6: كيف أقوم بتوصيل مفتاح التحويل اليدوي لنظام ثلاثي الطور؟
ج6: قم بتوصيل المصدر الأساسي بالمحطات العلوية، ومصدر النسخ الاحتياطي بمجموعة أخرى، والتحميل بالجزء السفلي. تأكد من صحة التوصيلات المحايدة والأرضية. اتبع مخطط الأسلاك الخاص بالشركة المصنعة.

س7: ما هي متطلبات بيئة التثبيت التي يجب أن أتحقق منها؟
ج7: تحقق من حماية العلبة (تصنيف IP)، ودرجة تحمل درجة الحرارة المحيطة، والرطوبة، والتعرض للغبار، والتركيب الميكانيكي (اللوحة أو الجدار). تأكد من أن طول المقبض/العمود ضمن مواصفات الشركة المصنعة.

س8: هل التبديل اليدوي آمن من الناحية التنظيمية؟
ج8: نعم، عند تركيبه ووضع العلامات عليه بشكل صحيح، يوفر مفتاح التحويل اليدوي عزلًا آمنًا بين المصادر، مما يمنع التغذية العكسية ويضمن الامتثال لمعايير السلامة.

س9: ما هو عدد المرات التي يحتاج فيها مفتاح التحويل اليدوي إلى الصيانة؟
ج9: تعتمد فترات الصيانة على الاستخدام والبيئة وملف تعريف التحميل. عادة، يتم إجراء فحص دوري لجهات الاتصال، وتشديد المحطات، والتحقق من التشغيل الميكانيكي. وينبغي اتباع توصيات المصنع.

س10: ماذا يحدث إذا كان مفتاح التحويل اليدوي في الوضع الخاطئ أو تم تشغيله بشكل غير صحيح؟
ج10: إذا تم التبديل بشكل غير صحيح، فهناك خطر من توصيل كلا المصدرين في وقت واحد (التغذية الخلفية) أو بقاء الحمل بدون طاقة. يساعد وضع العلامات المناسبة والمقابض القابلة للقفل والموظفين المدربين على منع سوء الاستخدام.

6. الملخص ومعلومات الاتصال

باختصار، أتبديل التبديل اليدوييعد حلاً قويًا وفعالاً من حيث التكلفة لتبديل الأحمال بين مصدرين للطاقة حيث يكون التدخل اليدوي مقبولاً. إنه يوفر بساطة التصميم، والتحكم في المشغل، والامتثال لمعايير السلامة. عند اختيار وتثبيت واحد، من الضروري مراجعة التصنيف الحالي، تصنيف الجهد، تكوين القطب، نوع الانتقال، الملاءمة البيئية وطريقة التثبيت.

للحصول على إمدادات موثوقة وتصنيع موثوق به ودعم فني كامل، فكر في العروض المقدمة منمصنع يويهتشينغ الغراس الكهربائي. يمكن لفريقنا مساعدتك في تحديد النموذج الصحيح وتخصيص حل التبديل لتطبيقك.اتصالنحناليوم لمناقشة متطلباتك وطلب عرض أسعار.
