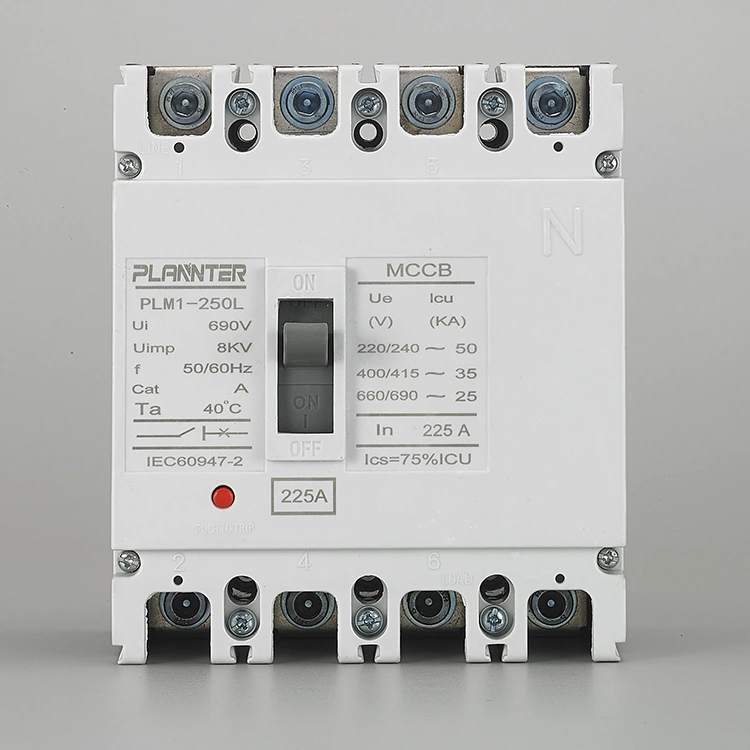

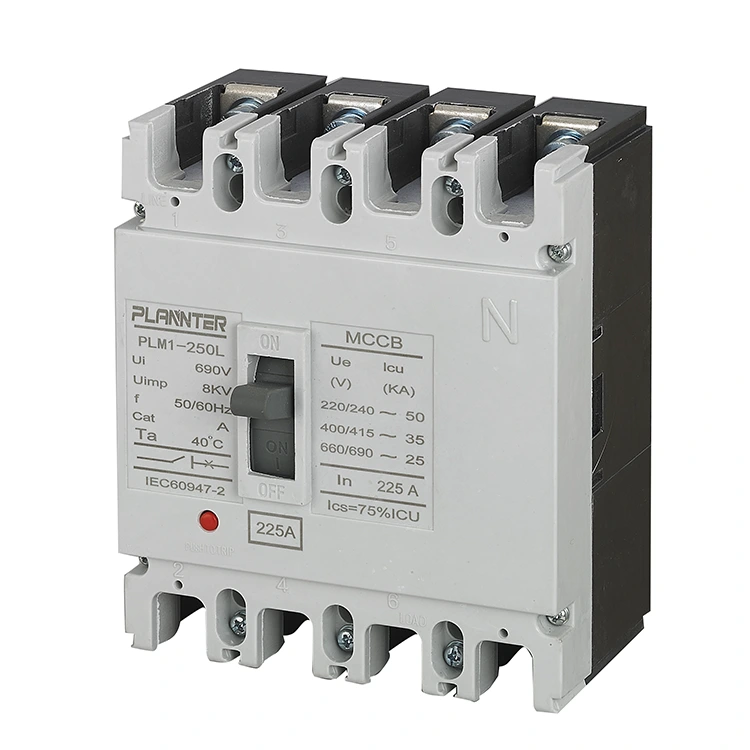

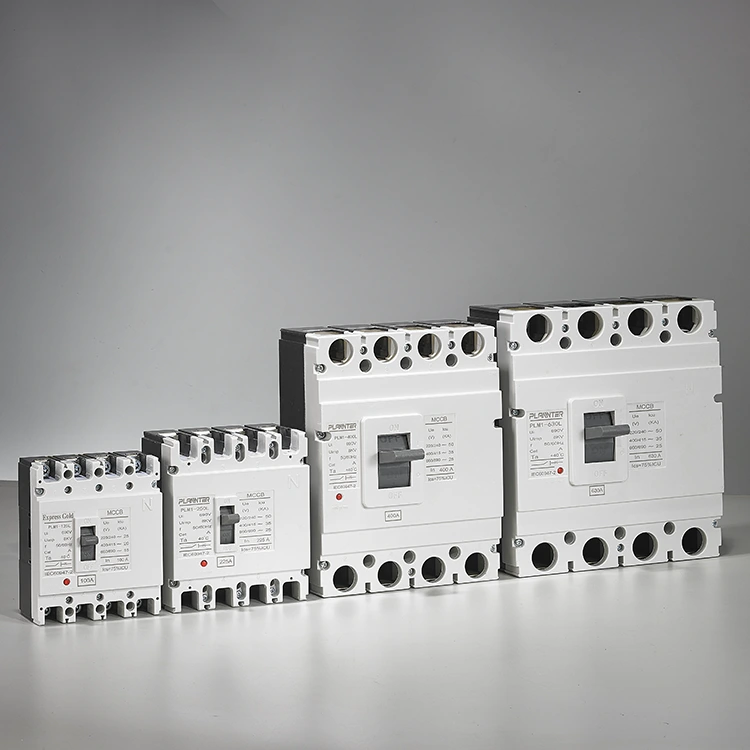

قاطع دائرة مقولب بأربعة أقطاب تيار متردد 225 أمبير

يتوافق قاطع الدائرة الكهربائية Pugao AC 4 Pole Moulded Case Circuit Breaker 225A مع متطلبات المعايير الدولية والوطنية ذات الصلة، ويتفوق عليها في العديد من الجوانب، لمواصفاته المهمة، مثل الجهد التشغيلي المقدر، وجهد العزل المقدر، وتصنيف حماية الدخول (على سبيل المثال، IP40). يتم وضع علامة واضحة على جميع بيانات الأداء الرئيسية المعتمدة على الوحدة نفسها ويتم تفصيلها بالكامل في الدليل الفني المصاحب. نحتفظ أيضًا بتقارير اختبار كاملة من الهيئات المعتمدة ونرحب بكم لفحص هذه التقارير للتحقق منها في أي وقت. ونحن على قناعة بأن الشفافية في البيانات الفنية هي أساس الثقة. لمزيد من المعلومات أو لطلب تقارير الاختبار، لا تترددوا في الاتصال بنا.

إرسال استفسار

وصف المنتج

تم تصميمه خصيصًا لتوزيع الطاقة المتوسطةقاطع دائرة مقولب بأربعة أقطاب تيار متردد 225 أمبيريجمع بين التصميم الهيكلي القوي وقدرات الحماية الدقيقة. مدعومة بضمان الجودة الشامل من Pugao (Plannter Electric)، تضمن هذه السلسلة أداءً خاليًا من العيوب للأنظمة ذات الأسلاك الأربعة المهمة.

ما هو قاطع الدائرة المقولب ذو 4 أقطاب 225A؟

القاطع دائرة مقولب بأربعة أقطاب تيار متردد 225 أمبيرهو جهاز حماية كهربائي متخصص مصمم لحماية الدوائر ثلاثية الطور بخط محايد (L1، L2، L3، N). تم تصنيفه بـ 225 أمبير، وهو بمثابة مكون أساسي لتوزيع الطاقة المتوسطة، وحماية المعدات النهائية من الأحمال الزائدة والدوائر القصيرة مع ضمان العزل الكامل للنظام.

AC 4 Pole Molded Case Circuit Breaker 225A

كيف يعمل، ويعمل، وتصحيح الأخطاء

آلية التشغيل

تتميز الوحدة بآلية تشغيل يدوية واضحة وسريعة الاستجابة مع ردود فعل لمسية مميزة. يتم وضع علامة واضحة على مواضع المقبض:

على:الدائرة مغلقة ومفعلة.
عن:الدائرة مفتوحة وإلغاء تنشيطها.
تعثرت:موضع متوسط يشير إلى حدوث خطأ.

مبدأ العمل

يستخدم قاطع الدائرة المقولب ذو 4 أقطاب AC 225A وحدة رحلة حرارية مغناطيسية لحماية الطبقة المزدوجة:

الحماية الحرارية (الحمل الزائد):يستخدم عنصرًا ثنائي المعدن لتوفير التعثر العكسي للوقت. كلما زاد تيار الحمل الزائد، زادت سرعة الرحلة.
الحماية المغناطيسية (ماس كهربائى):يوفر استجابة فورية لمسح تيارات الأعطال عالية الحجم (حتى عشرات كيلو أمبير) على الفور.

التكليف والملحقات

توفر السلسلة قابلية توسعة قوية لتلبية احتياجات التطبيقات المحددة. يتضمن التشغيل تثبيت الوظائف الإضافية المطلوبة في الفتحات المخصصة:

جهات الاتصال المساعدة:للإشارة عن بعد لحالة الكسارة.
إطلاق التحويلة:يسمح بالتعثر/فتح الكسارة عن بعد.
الافراج عن انخفاض الجهد:يقوم تلقائيًا برحلات القاطع إذا انخفض الجهد إلى ما دون المستوى الآمن.
وحدة التجمع الكونغولي من أجل الديمقراطية:يضيف حماية من التسرب الأرضي للسلامة الشاملة.

الميزات والمواصفات الفنية الرئيسية

سعة

التصنيف الحالي ل225 أ، مناسبة لأحمال التوزيع المتوسطة.

البولنديين

4-القطب (4P):يحمي ثلاث مراحل بالإضافة إلى المحايد، مما يضمن العزل الكامل للدائرة.

الجهد االكهربى

مصممة لشبكات توزيع التيار المتردد القياسية (عادة 400 فولت/690 فولت تيار متردد).

وحدة الرحلة

معيارالحرارية المغناطيسيةوحدة بإعدادات قابلة للتعديل أو ثابتة حسب طراز الطراز.

تصنيفات المقاطعة

قدرة عالية على كسر الدائرة القصيرة (Icu) قادرة على التعامل مع عشرات الكيلومبيرات بأمان.

تصاعد

يستخدم آمنةاتصالات انسحبمما يضمن واجهة كهربائية موثوقة للتطبيقات ذات التيار العالي.

بناء

تصميم علبة مصبوب قوي مقاوم للصدمات ومستقر الأبعاد.

ضمان الجودة والتسليم

في شركة Pugao Electric، مبدأنا هو "منع العيوب من التقدم إلى المرحلة التالية".

فحص 100%:تخضع كل وحدة للاختبارات الميكانيكية والكهربائية والبيئية قبل الشحن.
التعبئة والتغليف للتصدير:يتم تأمين قاطع دائرة التيار المتردد ذو 4 أقطاب 225A لتحمل التعامل لمسافات طويلة.
التسليم السريع:غالبًا ما تتوفر النماذج العادية من المخزون، بينما تتبع الطلبات المخصصة جدولًا زمنيًا مؤكدًا للإنتاج.

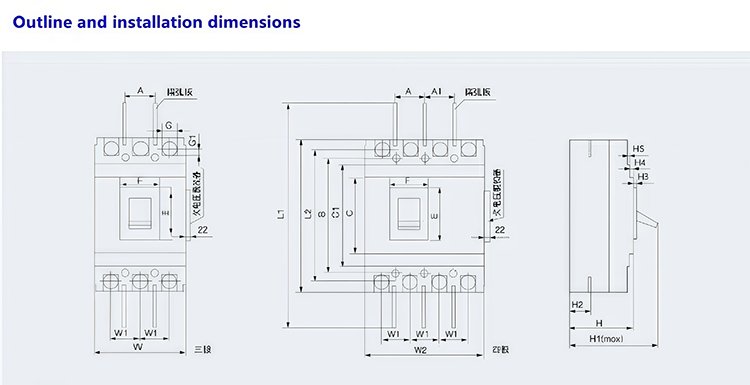

AC 4 Pole Molded Case Circuit Breaker 225A

< AC 4 Pole Molded Case Circuit Breaker 225A

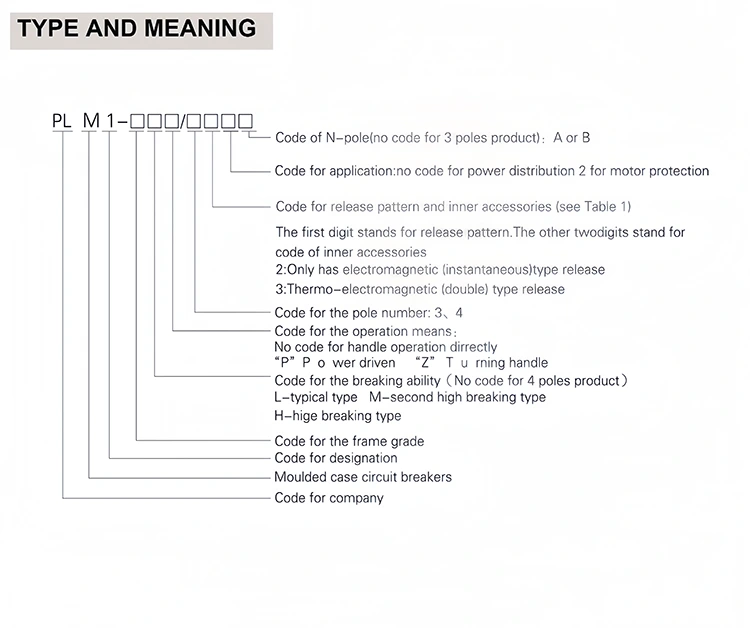

مواصفات المنتج

يكتب	التصنيف الحالي (أ)	رقم القطب	تصنيف الجهد العازل (V)	تصنيف جهد التشغيل (الخامس)	القدرة القصوى على قطع الدائرة القصيرة (KA)	قدرة كسر الدائرة القصيرة (KA)	فئة الاستخدام
بي إل إم 1-63 إل	(6)،10،16،20،25،32،40،50،63	3	تيار متردد 500 فولت	400 فولت	25	18	A
بي إل إم 1-63 إم	(6)،10،16،20،25،32،40،50،63		تيار متردد 500 فولت		50	35
بي إل إم 1-100 لتر	(10)،16،20،25،32،40، 50،63،80،100		تيار متردد 690 فولت		35	22
PLM1-100M					50	35
PLM1-100H					85	50
بي إل إم 1-225 لتر	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
بي إل إم 1-400 لتر	225,250,315,400				50	35
بي إل إم 1-400 إم	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
بي إل إم 1-630 إم					65	42
PLM1-630H					100	65
بي إل إم 1-800 إم	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

التعليمات

لماذا نستخدم 4 أقطاب بدلاً من 3 أقطاب؟

يقوم قاطع ذو 4 أقطاب بفصل المراحل الثلاثوموصل محايد في وقت واحد. وهذا أمر ضروري ل:

أمان:يضمن العزل التام للدائرة لموظفي الصيانة.
أنظمة الطاقة الاحتياطية:مطلوب لمفاتيح النقل (ATS) لمنع الحلقات المحايدة إلى الأرض عند التبديل بين طاقة المرافق وطاقة المولد.
التخفيف التوافقي:يحمي من التيارات المحايدة الناتجة عن الأحمال غير الخطية (مثل VFDs وأجهزة الكمبيوتر).

ما هو تصنيف الجهد؟

القاطع دائرة مقولب بأربعة أقطاب تيار متردد 225 أمبيريتم تصنيفه عادةً لجهود التوزيع الصناعية القياسية، والتي تدعم عادة400 فولت إلى 690 فولت تيار مترددأنظمة. يرجى الرجوع إلى لوحة الاسم المحددة الموجودة على الوحدة لمعرفة جهد التشغيل المقدر الدقيق (Ue) وجهد العزل (Ui).

ما هو نوع وحدة الرحلة؟

تستخدم النماذج القياسية أوحدة الرحلة الحرارية المغناطيسية:

الحرارية:يوفر حماية معكوسة ضد الأحمال الزائدة باستخدام شريط ثنائي المعدن.
مغناطيسي:يوفر حماية فورية ضد الدوائر القصيرة.

ملحوظة: قد تكون وحدات الرحلة الإلكترونية متاحة لإعدادات أكثر دقة.

ما هي قدرة الكسر؟

تختلف قدرة الكسر (Icu) باختلاف طراز معين ولكنها مصممة للتعامل مع تيارات الأعطال الكبيرة النموذجية للتوزيع الوسيط. القاطع دائرة مقولب بأربعة أقطاب تيار متردد 225 أمبيريقدم بشكل عام قدرة كسر تتراوح من25 كيلو أمبير حتى 85 كيلو أمبير(عند 400 فولت)، مما يضمن أنه يمكنه قطع الدوائر القصيرة بأمان دون حدوث ضرر.
