Shunt Trip قاطع دائرة مقولب للتيار المتردد

باعتبارها شركة تصنيع صينية تتمتع بخبرة 14 عامًا، تنتج PUGAO قواطع دوائر Shunt Trip AC المصبوبة التي تعمل بمثابة قلب الأمان لتوزيع الطاقة الصناعية، وتتميز بقدرتها الاستثنائية على القطع وقدرات التحكم عن بعد. تم تصميم هذا المنتج خصيصًا للمحركات بقدرة 75 كيلو وات إلى 90 كيلو وات وخطوط الإنتاج الآلية، ويدعم ربط الحرائق والتعثر عن بعد في حالات الطوارئ، ويتميز بعمر ميكانيكي طويل جدًا يصل إلى 15000 دورة. إنه الخيار المفضل للمشترين العالميين الذين يبحثون عن حلول حماية عالية الكفاءة وآمنة.

إرسال استفسار

وصف المنتج

كمحترفالصين الموردمع أكثر من 14 عامًا من الخبرة الصناعية، تتخصص PUGAO في حماية الدوائر عالية الأداء. ملكناShunt Trip قاطع دائرة مقولب للتيار المترددتم تصميمه للبيئات الصناعية الحديثة حيث تعد إمكانيات التحكم عن بعد وإيقاف التشغيل في حالات الطوارئ ضرورية للسلامة والأتمتة.

ما هي رحلة التحويلة AC MCCB؟

A Shunt Trip قاطع دائرة مقولب للتيار المترددعبارة عن قاطع دائرة مقولب متطور ومجهز بملحق تحرير التحويلة. في حين أن الكسارة القياسية تحمي من الأحمال الزائدة والدوائر القصيرة، فإن ميزة رحلة التحويل تسمح بتعثر الكسارة إلكترونيًا من مكان بعيد، مثل زر التوقف في حالات الطوارئ أو نظام إنذار الحريق.

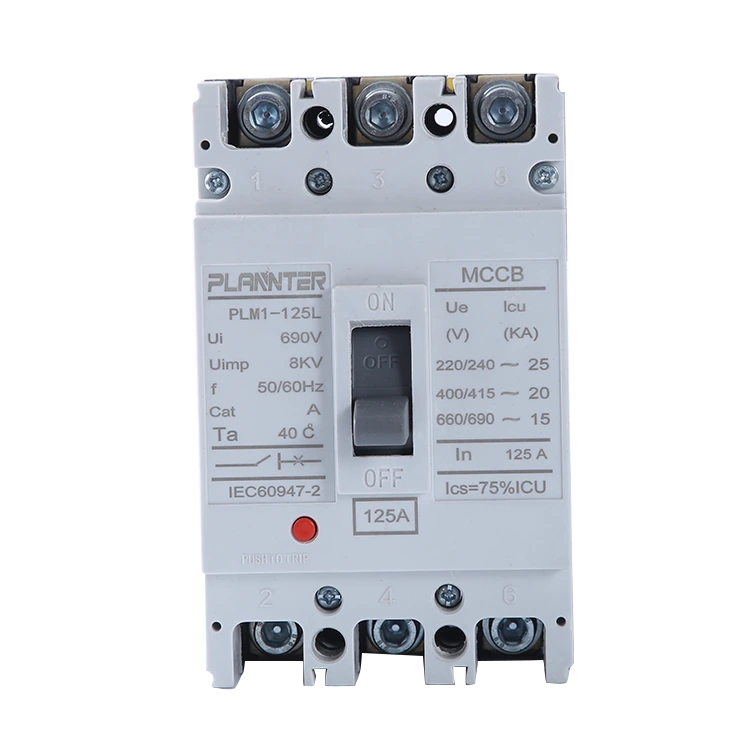

Shunt Trip AC MCCB

النواة التقنية لسلسلة 125A لدينا

التشغيل عن بعد:يتيح الفصل الفوري لإمدادات الطاقة عبر إشارة خارجية.
وحدة الرحلة القابلة للتعديل:يتميز بحماية حرارية (0.8–1× بوصة) وحماية مغناطيسية (5–10× بوصة) لضبط الدائرة بدقة.
متانة قوية:تم تصميمه لعمر كهربائي يصل إلى 4000 عملية وعمر ميكانيكي يصل إلى 15000 دورة.

التطبيقات الرئيسية وسيناريوهات الاستخدام

التحويلة رحلة AC MCCBيعد مكونًا أساسيًا للسلامة لأنظمة الطاقة الصناعية والتجارية التي تتطلب أكثر من مجرد حماية قياسية من التيار الزائد. من خلال السماح بالتشغيل الإلكتروني عن بعد، فإنه يسد الفجوة بين التحكم اليدوي في الدائرة وبروتوكولات السلامة المؤتمتة بالكامل.

1. تكامل إيقاف الطوارئ الصناعية (E-Stop).

في بيئات التصنيع،Shunt Trip قاطع دائرة مقولب للتيار المتردديتم ربطه في كثير من الأحيان بأزرار التوقف في حالات الطوارئ الموجودة حول الآلات الثقيلة. وهذا يضمن أنه في حالة حدوث عطل ميكانيكي أو خطر على السلامة، يمكن للمشغلين قطع الطاقة على الفور عن المحركات أو أنظمة النقل بقدرة 75 كيلو وات إلى 90 كيلو وات من مسافة بعيدة.

2. السلامة من الحرائق وأتمتة المباني

غالبًا ما تتطلب قوانين البناء الحديثة القدرة على فصل الطاقة غير الحرجة أثناء الحريق. كمتخصصالصين الموردنوفر قواطع تتكامل مباشرة مع لوحات التحكم في إنذار الحريق. عند اكتشاف حريق، يرسل الإنذار إشارة إلى مخرج التحويلة، مما يتسبب في تعثر القاطع ومنع انتشار الحرائق الكهربائية.

3. إدارة الطاقة عن بعد في شبكات التوزيع

لتوزيع الطاقة على نطاق واسع، وShunt Trip قاطع دائرة مقولب للتيار المتردديتم استخدامه في المفاتيح الكهربائية ذات الجهد العالي/الجهد المنخفض والمحولات الصندوقية. فهو يمكّن مديري المرافق من تنفيذ عملية فصل الأحمال أو عزل فروع معينة من الشبكة عبر وحدة التحكم المنطقية القابلة للبرمجة (PLC) المركزية دون الحاجة إلى الوصول يدويًا إلى الغرفة الكهربائية.

4. حماية المعدات الثقيلة المتخصصة

يوصى بشدة باستخدام الكسارات الخاصة بنا لفئات المعدات التالية:

محطات هيدروليكية:العزل الفوري أثناء فشل الضغط.
مضخات وضواغط المياه:إيقاف التشغيل المنسق لمنع تلف المعدات أثناء أخطاء النظام.
خطوط الإنتاج متوسطة الحجم:انقطاع التيار الكهربائي المتزامن للآلات المعقدة والمترابطة.

5. العزلة البحرية والبحرية عن بعد

في البيئات الصعبة للهندسة البحرية،تحويلة رحلة AC MCCBيوفر طريقة موثوقة لإدارة الطاقة في المناطق التي يصعب الوصول إليها، مما يضمن إمكانية فصل الدوائر الرئيسية بأمان عن الجسر أو كابينة التحكم المركزية.

الميزات والقدرات الرئيسية

ملكناShunt Trip قاطع دائرة مقولب للتيار المترددتم تصميمه لتلبية معايير IEC وISO الدولية، مما يضمن أداء "حائز على الجودة":

قدرة كسر عالية:يعزل العيوب حتى 50 كيلو أمبير بشكل فعال، مما يحمي أصولك النهائية من الأضرار الكارثية.
عملية مرتبطة بثلاثة أقطاب:يضمن العزل الكامل للأنظمة ثلاثية الطور للصيانة والسلامة.
تبريد القوس المتقدم:يستخدم نظام الشبكة لإطفاء الأقواس بسرعة، مما يؤدي إلى إطالة عمر خدمة الكسارة بشكل كبير.
تكوينات متعددة الاستخدامات:نحن نقدم خدمات OEM/ODM كاملة لتخصيص الشعارات والمعلمات التقنية لرسوماتك المحددة.

لماذا الشراكة مع PUGAO؟

مقرها في ليوشي، "العاصمة الكهربائية للصين"، تجمع شركة PUGAO Technology Co., Ltd. بين نظام إدارة الجودة العلمي ومجموعة صناعية ناضجة.

التميز المعتمد:الشركة المصنعة الحاصلة على شهادات ISO9001 وISO14001 وISO45001.
الاعتراف بالصناعة:موثوق به من قبل أكثر من 20 وكيلًا عالميًا لقوتنا التقنية وفلسفة "إدارة النزاهة".
كفاءة:تسليم سريع (10-15 يوم عمل) ودعم فني احترافي خلال 48 ساعة.

التعليمات

ما هو الغرض من MCCB؟

الShunt Trip قاطع دائرة مقولب للتيار المتردديخدم دورين: فهو يحمي تلقائيًا من الأعطال الكهربائية ويسمح بفصل الدائرة عن بعد بشكل مقصود من أجل السلامة أو الاحتياجات التشغيلية.

ماذا تعني "القضية المصبوبة"؟

إنه يشير إلى السكن المعزول عالي القوة الذي يحمي الآليات الداخلية. توفر هذه "العلبة المقولبة" عزلًا كهربائيًا فائقًا ومتانة ضد الغبار والاهتزازات الصناعية القاسية.

كم مرة يجب إجراء الصيانة؟

نوصي بإجراء فحص بصري كل ستة أشهر. بالنسبة للقواطع المزودة بملحق فصل التحويلة، يجب اختبار وظيفة الفصل عن بعد سنويًا لضمان تشغيل الإشارة الكهربائية للآلية بنجاح.

ما هي إعدادات الرحلة؟

إعدادات الرحلة عبارة عن عتبات قابلة للتعديل تحدد متى يتفاعل القاطع مع التيار الزائد. تسمح هذه الإعداداتتحويلة رحلة AC MCCBلتكون مصممة لأحمال محددة، مثل محركات التشغيل عالية التأثير. Shunt Trip AC MCCB
