دور قواطع الدائرة المصغرة

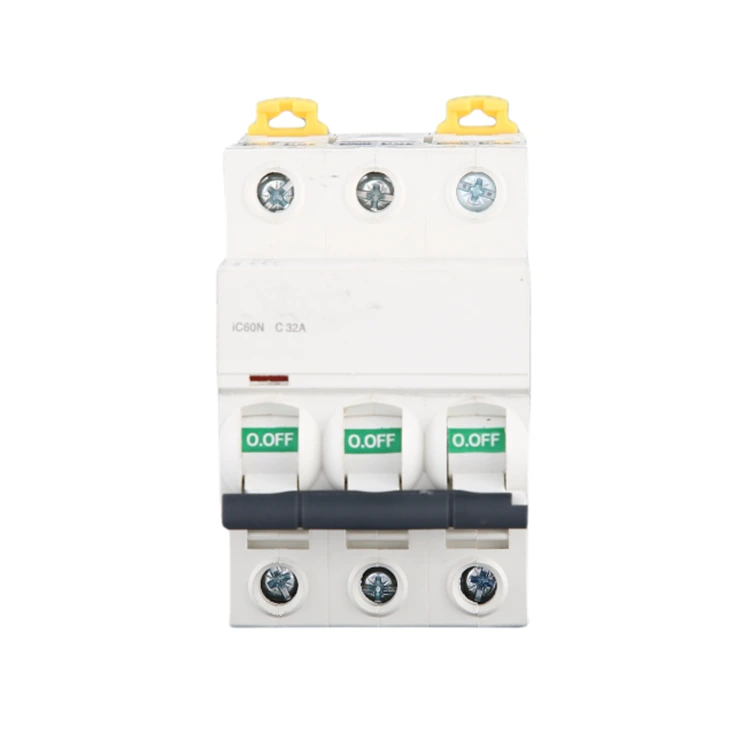

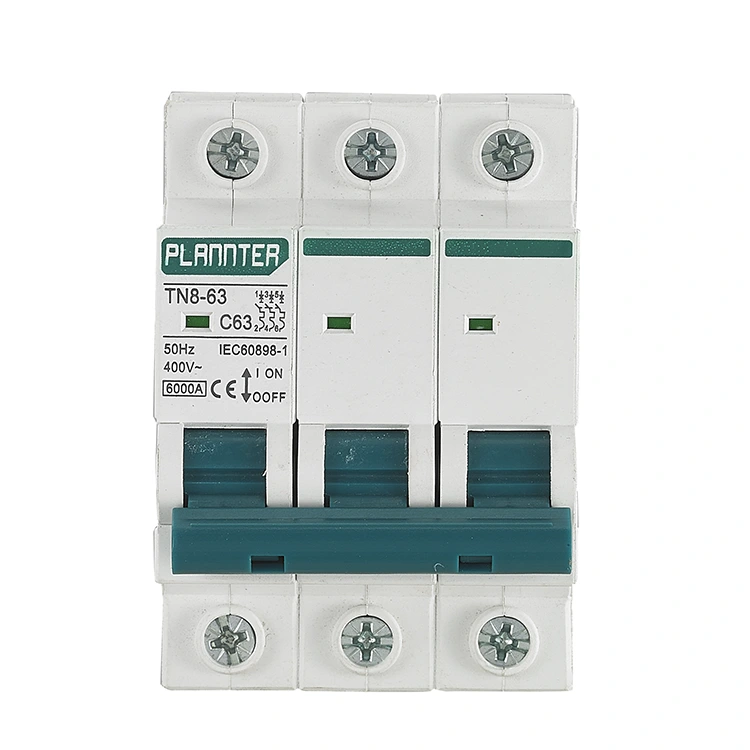

قواطع دوائر مصغرة(MCBs) هي أجهزة حماية من التيار الزائد تستخدم على نطاق واسع في أنظمة توزيع الطاقة ذات الجهد المنخفض، وذلك في المقام الأول للحماية من الحمل الزائد والدوائر القصيرة وعمليات التبديل غير المتكررة. وتشمل وظائفهم الأساسية ما يلي:

1. حماية الزائد

عندما يتجاوز تيار الخط عتبة محددة (على سبيل المثال، تيار مستمر قدره 1.45 مرة من التيار المقنن)، يقوم قاطع الدائرة بفصل الدائرة عبر آلية الرحلة الحرارية، مما يمنع ارتفاع درجة الحرارة والحرائق الناجمة عن الأسلاك. على سبيل المثال، في فصل الصيف، عندما يتم تشغيل مكيف الهواء لفترات طويلة ويتجاوز التيار الحد الأقصى، يمكن تنشيط MCB على الفور.

2. حماية ماس كهربائى

عندما يولد خطأ في دائرة قصر تيارًا عاليًا عابرًا، يقوم جهاز الفصل الكهرومغناطيسي بفصل الدائرة بسرعة خلال ميلي ثانية، مما يحد من نطاق الخطأ. في السيناريوهات الصناعية، يمكن لهذه الميزة أن تمنع خطوط الإنتاج من الشلل بسبب الدوائر القصيرة.

3. حماية الجهد المنخفض (نماذج مختارة)

عندما ينخفض ​​الجهد بشكل كبير أو يحدث انقطاع للتيار الكهربائي، يقوم جهاز فصل الجهد المنخفض بتحرير عضو الإنتاج الخاص به، مما يؤدي إلى إيقاف الطاقة ويتطلب إعادة ضبط يدوية لمنع المعدات من العمل بجهد كهربائي غير طبيعي.

4. تبديل عملية الخط

في ظل ظروف التشغيل العادية، يمكن استخدامه كمفتاح تشغيل/إيقاف للدائرة غير المتكررة، ومناسب لصيانة المعدات أو تعديلات إمدادات الطاقة المؤقتة.

00:00 أهمية قواطع الدوائر الكهربائية المصغرة

00:14 أنظمة حماية الدوائر المبكرة

00:31 مزايا القواطع الكهربائية المصغرة

00:41 مبادئ عمل قواطع الدائرة المصغرة

01:19 آليات الحماية من قصر الدائرة

01:31 مخاطر القوس الكهربائي ومكونات إخماد القوس الكهربائي

01:48 آليات الحماية من الحمل الزائد

02:11 الفرق بين الدائرة القصيرة والحمل الزائد

سيناريوهات التطبيق

سكني: يحمي الدوائر مثل الإضاءة والمقابس، حيث تتطلب كل دائرة تكوينًا منفصلاً (على سبيل المثال، 20 أمبير للمطبخ و16 أمبير لسلك الإضاءة).

المباني التجارية: ضمان التشغيل المستقر لأنظمة مثل مكيفات الهواء والمصاعد في مراكز التسوق ومباني المكاتب.

صناعي: يوفر حماية نهائية لمعدات الإنتاج، ويشكل نظام حماية متعدد المستويات من الدرجة الصناعيةقواطع الدائرة(مثل MCCBs).

المعايير الفنية

يجب أن يتوافق مع T/CEEIA 255-2016 والمعايير الأخرى، التي تتطلب عمرًا ميكانيكيًا يبلغ 4000 دورة أو أعلى، ومقاومة عزل لدرجات حرارة تصل إلى 750 درجة مئوية، ووضع علامات واضحة على التيار المقنن وقدرة الكسر.
