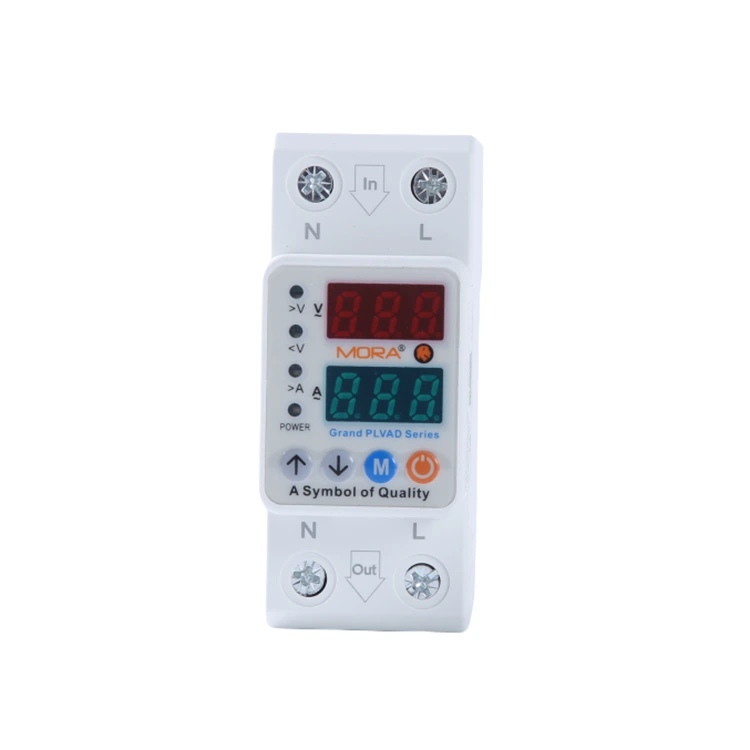

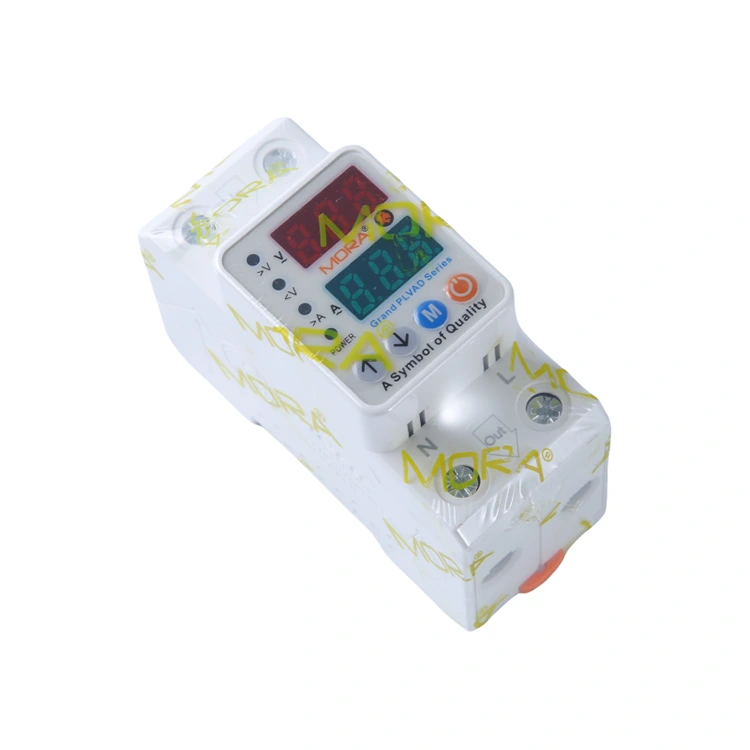

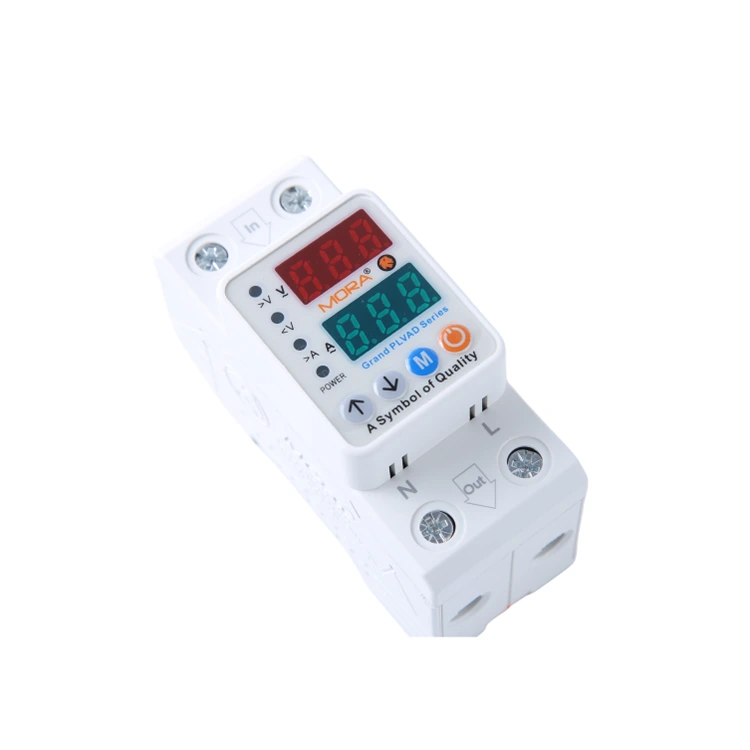

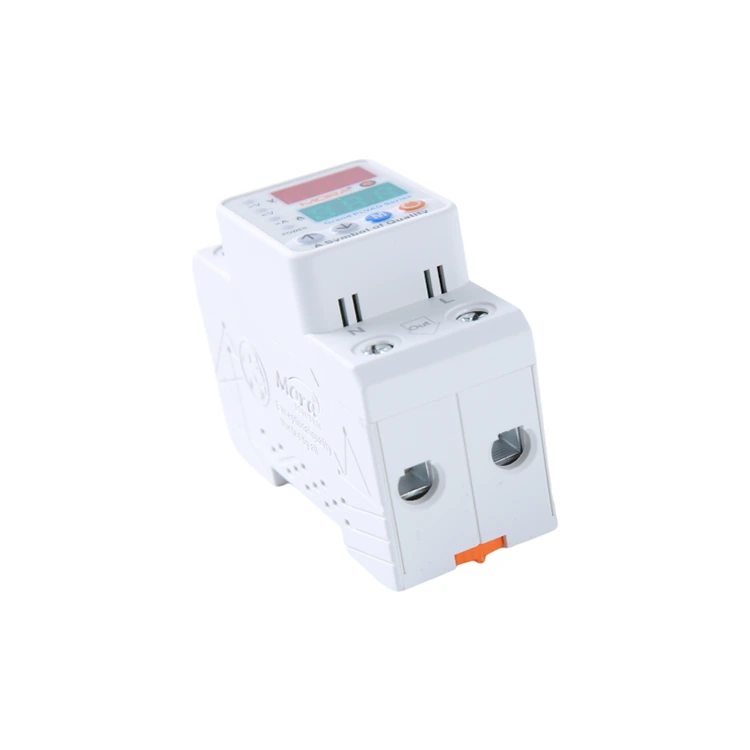

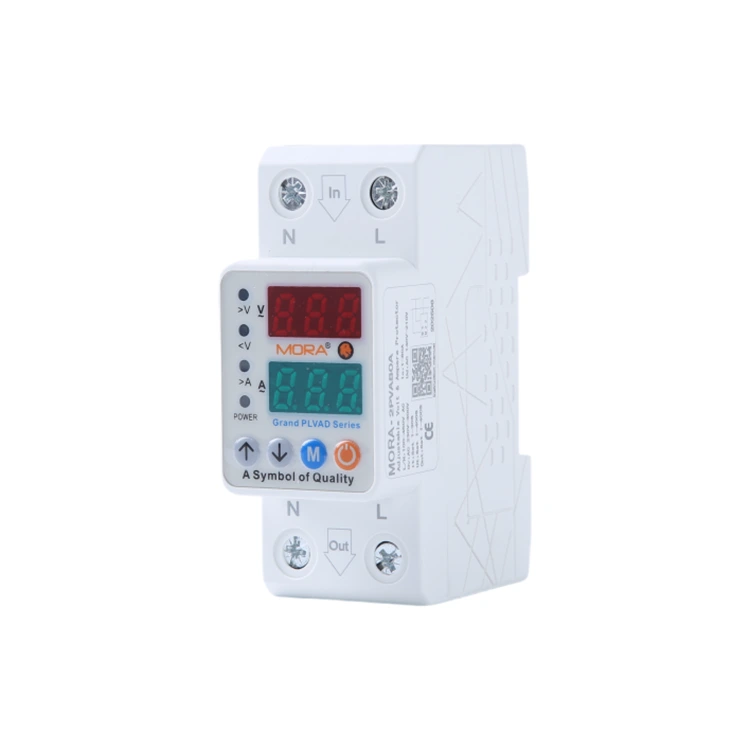

حامي الجهد الزائد قابل للتعديل على مرحلة واحدة 230 فولت

يعتمد واقي الجهد الزائد القابل للتعديل أحادي الطور 230 فولت على تصميم معياري، والذي يمكنه تنظيم الجهد الزائد والجهد المنخفض والتيار الزائد للدائرة. الحامي قادر على قطع الدائرة بسرعة لتجنب الجهد غير الطبيعي أو التيار الذي يسبب تلف المعدات الكهربائية. بالإضافة إلى ذلك، عندما يعود الجهد أو قيمة التيار إلى وضعها الطبيعي، سيتم تشغيل الدائرة تلقائيًا خلال وقت التأخير المحدد، على سبيل المثال، يمكن أن تعمل بشكل طبيعي في منتصف الليل عندما تكون بدون طيار، وتعتمد شاشة عرض أنبوبية رقمية مزدوجة، والتي يمكنها عرض قيم الجهد والتيار في نفس الوقت.

واقي الجهد الزائد القابل للتعديل أحادي الطور 230 فولت مناسب للمستخدمين أو الأحمال بجهد تيار متردد 230 فولت، تردد 50 هرتز، تيار العمل المقدر 100 أمبير وأدناه. على سبيل المثال، في نظام الطاقة AC، تحتاج مجموعات المولدات والمحطات الفرعية والمصانع وغرف الآلات وغيرها من الأماكن إلى هذا المنتج. في نظام طاقة التيار المتردد، ينتمي حامي الجهد والتيار إلى جهاز حماية المعدات لتجنب تلف المعدات الناجم عن انقطاع الطاقة المفاجئ لشبكة الطاقة، وانخفاض الجهد وما إلى ذلك. في غرف الآلات والمصانع والأماكن الأخرى، يمكن لواقي الجهد الزائد القابل للتعديل أحادي الطور 230 فولت حماية المعدات من التشغيل الخاطئ للمشغل أو مصدر الطاقة غير الطبيعي لضمان التشغيل العادي والإنتاج الآمن.

الميزات الرئيسية والمواصفات الوظيفية

معلمات الحماية القابلة للتعديل:

• حماية الجهد الزائد:يسمح واقي الجهد الزائد القابل للتعديل أحادي الطور 230 فولت للمستخدمين بتعيين حدود الجهد العلوي لمنع الضرر الناتج عن ارتفاع الجهد.
• حماية الجهد المنخفض:يتم فصله تلقائيًا عندما ينخفض ​​الجهد الكهربي عن الحد الآمن، مما يحمي المعدات الحساسة.
• حماية التيار الزائد:تضمن الإعدادات الحالية القابلة للتعديل حماية الدوائر من ظروف التحميل الزائد.
• وقت العمل / التأخير:يساعد وقت التأخير القابل للتخصيص على تجنب التعثر المتكرر بسبب التقلبات المؤقتة.

السلامة والتشغيل

• الاسترداد التلقائي:يقوم واقي الجهد الزائد القابل للتعديل أحادي الطور 230 فولت باستعادة الطاقة تلقائيًا بمجرد عودة الجهد إلى طبيعته خلال فترة التأخير المحددة مسبقًا.
• العرض الرقمي:تعرض الشاشة الرقمية المزدوجة الجهد الكهربي والقيم الحالية في الوقت الفعلي لسهولة المراقبة.
• الاستجابة السريعة:يقطع الطاقة بسرعة أثناء الظروف غير الطبيعية لتقليل تلف المعدات.

التثبيت والتصميم

• تركيب السكك الحديدية DIN:تركيب السكك الحديدية القياسية TH35-7.5 للإعداد السريع في صناديق التوزيع.
• الإسكان القوي:تضمن المواد المقاومة للهب السلامة والمتانة في البيئات الصناعية.
• استهلاك منخفض للطاقة:تصميم فعال يقلل من فقدان الطاقة أثناء التشغيل.
• إن واقي الجهد الزائد القابل للتعديل أحادي الطور 230 فولت صغير الحجم ومناسب للوحات التحكم والخزائن الكهربائية.

البيانات الفنية التفصيلية

• الجهد المقنن:تيار متردد 230 فولت، 50 هرتز
• التصنيف الحالي:≥100A
• وقت تأخير الاسترداد:قابل للتعديل (قابل للتخصيص بناءً على التطبيق)
• الحياة الميكانيكية:عمر خدمة طويل للتشغيل المستمر
• درجة حرارة العمل:-20 درجة مئوية إلى +70 درجة مئوية

سيناريوهات التطبيق

• يتم استخدام واقي الجهد الزائد القابل للتعديل أحادي الطور 230 فولت على نطاق واسع في المولدات والمحطات الفرعية والمصانع وغرف الخوادم.
• يحمي المعدات من عدم استقرار الجهد، وانقطاع التيار الكهربائي، وأخطاء المشغل.
• يضمن التشغيل المستقر في أنظمة الطاقة السكنية والتجارية والصناعية.

ملاحظات هامة

• يتم تركيبه في البيئات التي يقل ارتفاعها عن 3000 متر ومستوى التلوث من الدرجة 2.
• تأكد من التثبيت الرأسي المناسب مع إمالة لا تتجاوز 5 درجات.
• تجنب التأثير القوي أثناء النقل واحفظه في ظروف التخزين الجاف.
• يجب أن يتم التثبيت والصيانة بواسطة موظفين مؤهلين.

شروط الاستخدام:

درجة الحرارة المحيطة: -20 درجة مئوية ~ +70 درجة مئوية. الارتفاع: يجب ألا يتجاوز ارتفاع موقع التثبيت 3000 متر. مستوى التلوث: الفئة 2.

شروط التثبيت: يجب تركيب واقي الجهد الزائد القابل للتعديل أحادي الطور 230 فولت بسكة تثبيت TH35-7.5، ويجب ألا يتجاوز ميل سطح التثبيت من الوضع الرأسي 5 درجات.

ظروف النقل والتخزين: درجة الحرارة: -20 درجة مئوية إلى 70 درجة مئوية. يجب أن يتم تحميل المنتج وتفريغه بشكل خفيف أثناء النقل، وليس مقلوبًا، وتجنب الاصطدام القوي.

التعليمات

ما هي النطاقات القابلة للتعديل النموذجية لأنظمة 230 فولت؟

• عادة ما تكون الحماية من الجهد الزائد قابلة للتعديل بين 250 فولت - 300 فولت.
• عادة ما يتم ضبط حماية الجهد المنخفض بين 140 فولت - 210 فولت.
• تعتمد إعدادات التيار الزائد على الطراز، وعادةً ما يصل إلى 100 أمبير.
• يمكن تعديل وقت التأخير (على سبيل المثال، 1-300 ثانية) لتجنب التعثر المزعج.

هل يستعيد الطاقة تلقائيا؟

• نعم، يدعم واقي الجهد الزائد القابل للتعديل أحادي الطور 230 فولت الاسترداد التلقائي.
• بمجرد عودة الجهد والتيار إلى الوضع الطبيعي، يتم إعادة توصيل الدائرة بعد تأخير محدد مسبقًا.
• هذه الميزة مفيدة للبيئات غير المراقبة مثل غرف الخوادم أو المصانع.

ما الفرق بين هذا وبين واقي الطفرة؟

• واقي الجهد الزائد: يفصل الطاقة عندما يتجاوز الجهد الحدود الآمنة.
• واقي التيار: يمتص أو يحول طفرات الجهد قصيرة المدى.
• يوفر واقي الجهد الزائد مراقبة مستمرة وقطعًا نشطًا، بينما تتعامل أدوات الحماية من زيادة التيار مع الأحداث العابرة.
• غالبًا ما يتم استخدامها معًا لتوفير الحماية الكاملة.

ماذا يحدث إذا كان هناك تيار زائد؟

• يكتشف الجهاز عندما يتجاوز التيار الحد المحدد مسبقًا.
• سيتم فصل الدائرة بسرعة لمنع ارتفاع درجة الحرارة أو التلف.
• بعد إزالة العطل، يمكن للنظام استعادة الطاقة تلقائيًا إذا عادت الظروف إلى طبيعتها.
