ما الذي يجعل قاطع دائرة التيار المتردد C32 32A ضروريًا للسلامة الكهربائية الحديثة؟

القاطع دائرة التيار المتردد C32 32Aهو أحد الأجهزة الأساسية في أنظمة التوزيع الكهربائية، توفير حماية موثوقة ضد الأحمال الزائدة والدوائر القصيرة والمخاطر الكهربائية المحتملة. تستكشف هذه المقالة ما يعنيه تصنيف C32، وسبب أهمية خصائصه في كل من المناطق السكنية والسياقات الصناعية، وكيف يقوم المهندسون بتحسين السلامة والكفاءة والامتثال عند الاختيار هذه القواطع. يضم رؤى تتعلق بالمعايير، وممارسات التثبيت، والجداول المقارنة، والأسئلة الشائعة التقنية، يعمل هذا الدليل على تمكين المحترفين والمتحمسين على حدٍ سواء.

جدول المحتويات

1. ما هو قاطع دائرة التيار المتردد C32 32A؟
2. كيف يحمي قاطع C32 الأنظمة الكهربائية؟
3. لماذا تختار خاصية المنحنى "C"؟
4. أين يتم استخدام قاطع الدائرة C32؟
5. ما هي المواصفات الفنية الأكثر أهمية؟
6. الأسئلة المتداولة

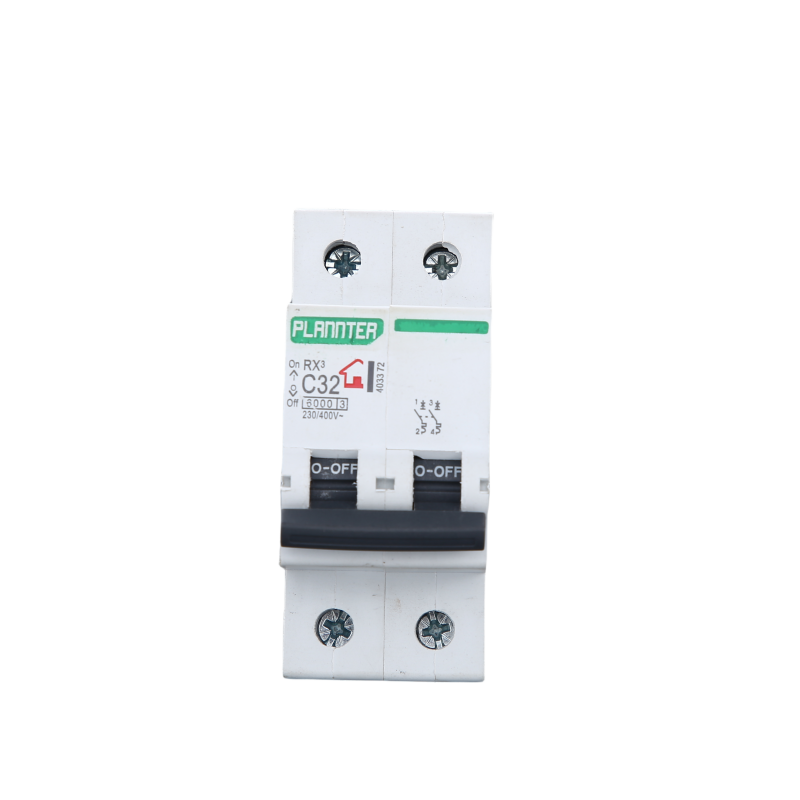

ما هو قاطع دائرة التيار المتردد C32 32A؟

على المدىقاطع دائرة التيار المتردد C32 32Aيشير إلى قاطع دائرة مصغر (MCB) مزود بـ تصنيف التيار الاسمي 32 أمبير (A) ومنحنى التعثر من النوع "C"، المصمم للتيار المتردد تطبيقات (AC). يشير التصنيف الحالي إلى الحد الأقصى للتيار المستمر الذي يمكن للجهاز حمله دون التعثر في ظل ظروف الحمل العادية، بينما يحدد المنحنى "C" استجابة الرحلة المغناطيسية الخصائص المناسبة للتيارات المعتدلة.

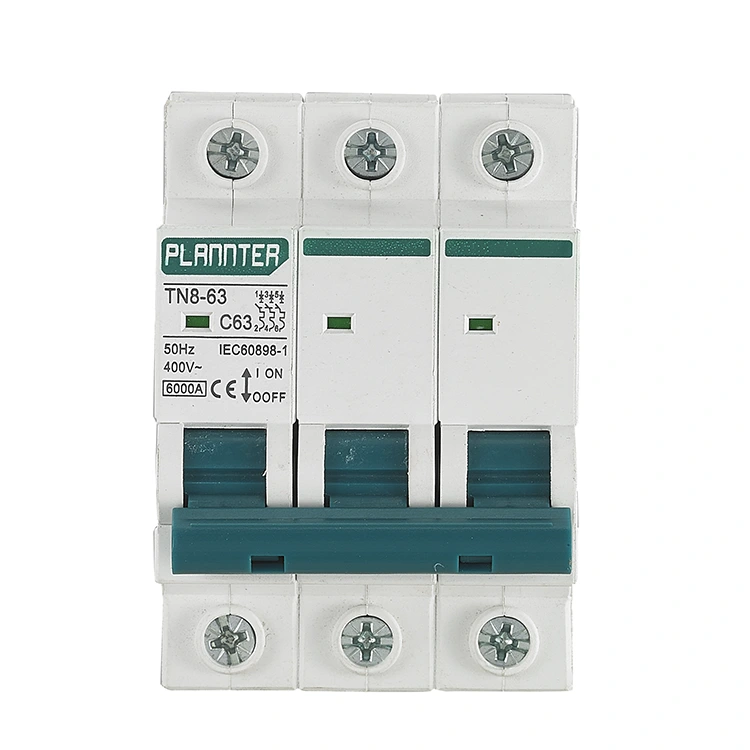

تتيح التكوينات أحادية القطب وثنائية القطب وثلاثة أقطاب الاستخدام في كل من الطاقة أحادية الطور ومتعددة الطور التوزيع. تم تحسين التصميم المعياري لتركيب سكة DIN والتكامل السلس فيها اللوحات الكهربائية القياسية.

كيف يحمي قاطع C32 الأنظمة الكهربائية؟

تؤدي قواطع الدائرة مثل C32 أدوارًا وقائية مهمة:

• حماية الزائد:يستجيب الشريط ثنائي المعدن للتيار المرتفع ويطلق رحلة حرارية عندما تتجاوز التيارات المستمرة الحدود الآمنة.
• حماية ماس كهربائى:يستجيب الملف الكهرومغناطيسي على الفور تقريبًا عندما يرتفع التيار بسبب انقطاع التيار الكهربائي القصير قبل حدوث الضرر.
• التبديل اليدوي:يعمل القاطع أيضًا كمفتاح، مما يسمح للمشغلين البشريين بفصل الدوائر بأمان أثناء الصيانة أو حالات الطوارئ.

لماذا تختار خاصية المنحنى "C"؟

يعني منحنى الرحلة المغناطيسية من النوع "C" أن الجهاز يتحمل تيارات التدفق ما بين خمس إلى عشر مرات تصنيفها الحالي قبل التعثر. وهذا يجعلها مثالية للدوائر التي تعمل على تشغيل الإضاءة، والمنافذ العامة، والمحركات ذات الاندفاع المعتدل.

بالمقارنة مع منحنيات "B" (الأحمال المقاومة) ومنحنيات "D" (أحمال التدفق العالية مثل المحركات الكبيرة)، يوفر النوع C توازنًا بين الانتقائية والمتانة، مما يقلل من الرحلات المزعجة أثناء بدء التشغيل العادي الظروف مع الاستمرار في توفير حماية موثوقة.

أين يتم استخدام قاطع الدائرة C32؟

يتم تطبيق قواطع C32 عبر بيئات متنوعة:

• لوحات التوزيع السكنية:حماية الإضاءة ودوائر الطاقة العامة.
• المنشآت التجارية:ضمان السلامة في اللوحات الكهربائية للمكاتب وتجارة التجزئة والضيافة.
• الألواح الصناعية:خدمة دوائر الآلة والأنظمة المساعدة حيث تحدث تيارات تدفق معتدلة.

ما هي المواصفات الفنية الأكثر أهمية؟

عند تحديد أو الحصول على قاطع C32، يقوم المهندسون بتقييم العديد من المعايير الفنية:

تمثل المنتجات النموذجية مثل قواطع ABB سلسلة S200 C32 هذه المعايير بتصنيفات تصل إلى 6 كيلو أمبير القدرة والامتثال لشهادات IEC وUL.

الأسئلة المتداولة

س: ماذا يعني بالضبط "C32" على قاطع الدائرة الكهربائية؟

ج: إنه يشير إلى قاطع دائرة بتصنيف تيار اسمي 32 أمبير ومنحنى تعثر من النوع C، مصمم للتعامل مع التيارات المتدفقة المعتدلة دون تعثر مزعج.

س: هل يمكنني استخدام قاطع C32 للمحركات؟

ج: نعم - يتم اختيار النوع C بشكل شائع للدوائر الحركية ذات تيارات بدء التشغيل المعتدلة، على الرغم من أن المحركات الأكبر حجمًا قد تتطلب قواطع منحنى D.

س: كيف أضمن التثبيت الصحيح لقاطع C32؟

ج: قم دائمًا بمطابقة تصنيف القاطع مع حجم السلك وحمله، والامتثال للقوانين المحلية، واستخدام كهربائيين مؤهلين للتركيب لمنع المخاطر.

س: ماذا يحدث إذا قمت بتثبيت قاطع ذو تصنيف أعلى من المطلوب؟

ج: قد يؤدي زيادة حجم الكسارة إلى تأخير الاستجابة للرحلة، مما يؤدي إلى المخاطرة بارتفاع درجة الحرارة ومخاطر الحريق نظرًا لأن الحماية قد لا يتم تنشيطها عند الحدود الصحيحة.

س: كيف يتم تحديد قدرة القطع لقاطع C32؟

ج: تصف قدرة القطع الحد الأقصى لتيار العطل الذي يمكن للجهاز قطعه بأمان، ويتم التعبير عنه عادةً بالكيلو أمبير (على سبيل المثال، 6 كيلو أمبير).
