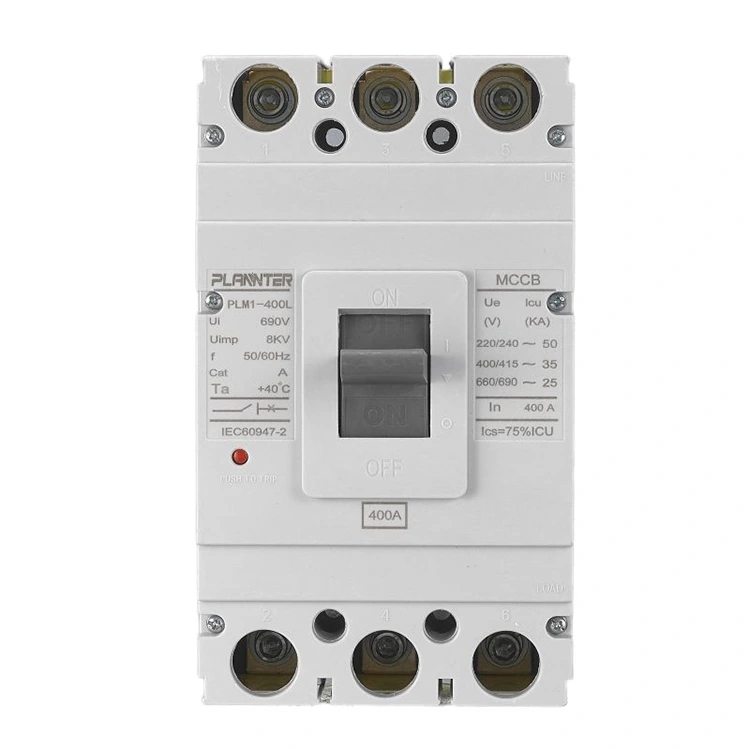

قاطع دائرة مقولب للتيار المتردد بقدرة 400 أمبير

المواصفات الفنية للتيار المتردد 400 أمبير MCCB

• التصنيف الحالي (في):400 أ
• تصنيف الجهد التشغيلي (Ue):التيار المتناوب 400 فولت/415 فولت
• تصنيف جهد العزل (Ui):يصل إلى تيار متردد 800 فولت
• التردد المقدر:50 / 60 هرتز
• عدد الأعمدة:3P / 4P اختياري
• قدرة الكسر (ICU):50 كيلو أمبير - 65 كيلو أمبير (IEC 60947-2)
• قدرة كسر الخدمة المقدرة (ICs):75% - 100% وحدة العناية المركزة
• نوع وحدة الرحلة:الحرارية المغناطيسية / الإلكترونية (اختياري)
• خصائص الرحلة:قابل للتعديل الزائد وحماية ماس كهربائى ثابتة/قابلة للتعديل
• الحياة الميكانيكية:≥ 10,000 عملية
• الحياة الكهربائية:≥ 20,000 عملية
• مواد الاتصال:سبائك أكسيد الفضة والقصدير

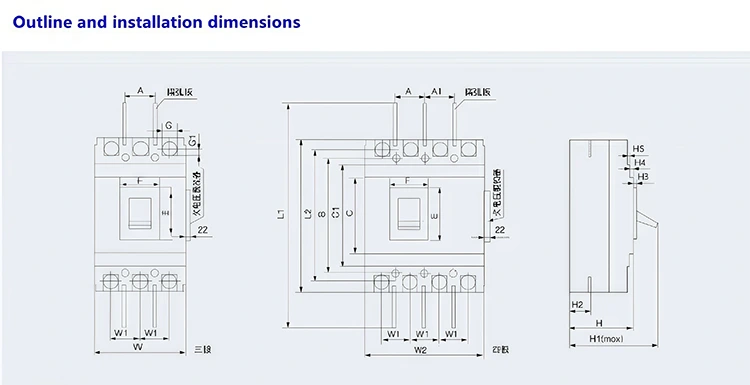

• طريقة التثبيت:تركيب ثابت
• نوع الاتصال:الاتصال الأمامي / الخلفي اختياري
• آلية التشغيل:التشغيل اليدوي بآلية آلية اختيارية
• مستوى الحماية:IP20 (أعلى مع الضميمة)
• درجة الحرارة المحيطة:-5 درجة مئوية إلى +40 درجة مئوية
• الامتثال للمعايير:إيك 60947-2، آيزو9001

ميزات المنتج:

√ قدرة القطع تصل إلى 65 كيلو أمبير

√ 400 تصنيف التشغيل الحالي

√ اتصالات مصنوعة من سبائك الفضة ذات المقاومة المنخفضة

√ نظام ربط رباعي القضبان عالي السرعة

√ بناء مدمج، تركيب مباشر

√ اجتاز التحقق الصارم من مقاومة الحلقة

√ التصنيع الآلي يحافظ على التوحيد

√ انقطاع فوري للدائرة القصيرة

√ يمكن الاعتماد عليها حماية الدائرة النهائية

√ فعالة من حيث التكلفة مع انخفاض احتياجات الصيانة

المزايا الرئيسية لـ 400A AC MCCB

التعامل مع التيار العالي:

• تم تصنيفه عند 400 أمبير لإدارة الأحمال الثقيلة في الأنظمة الكهربائية الكبيرة
• يدعم التشغيل الموثوق للوحات الرئيسية والمعدات النهائية

إعدادات الرحلة القابلة للتعديل:

• تسمح وحدة الرحلة الحرارية المغناطيسية بالتعديل الدقيق للحماية من الحمل الزائد والدائرة القصيرة
• تحسين الحماية بناءً على نوع التحميل وسيناريو التطبيق

قدرة كسر عالية:

• قدرة كسر نهائية (Icu) تبلغ 50-65 كيلو أمبير وفقًا لمعايير IEC 60947-2
• يقطع بسرعة تيارات الأعطال الشديدة لحماية المعدات والكابلات

تصميم مدمج:

• حل موفر للمساحة مقارنة بقواطع دوائر الإطار التقليدية
• سهل التركيب والصيانة في لوحات اللوحات ووحدات توزيع الطاقة

ملحقات متعددة الاستخدامات:

• جهات الاتصال المساعدة الاختيارية، ورحلات التحويل، ووحدات الإنذار لتكامل النظام
• متوافق مع مختلف إعدادات التحكم والمراقبة

المتانة والموثوقية:

• اتصالات من سبائك أكسيد الفضة والقصدير مع ختم دقيق ولحام بالليزر
• عمر كهربائي يتجاوز 20000 دورة ومقاومة اتصال منخفضة أقل من 35 ميكرو أوم
• يضمن التجميع والمعايرة المتقدمان قوة التشغيل والأداء المتسقين

تعزيز السلامة:

• يضمن النير المغناطيسي المصنوع من الفولاذ السيليكوني عالي النفاذية استجابة رحلة الدائرة القصيرة أقل من 10 مللي ثانية
• فحص المصنع بنسبة 100% باستخدام براغي طرفية معايرة عزم الدوران والتحقق من مقاومة الحلقة
• حماية موثوقة ضد الأعطال الكهربائية وتعزيز سلامة الموظفين

التعليمات

ما هو التطبيق الرئيسي لـ 400A MCCB؟

• يتم استخدام قاطع الدائرة الكهربائية المقولب 400A AC في لوحات توزيع الطاقة الرئيسية للأنظمة الصناعية والتجارية والسكنية الكبيرة.
• يحمي الدوائر من الأحمال الزائدة والدوائر القصيرة والتيارات الخاطئة.
• يضمن التشغيل الموثوق للمعدات النهائية مثل المحركات والمحولات والأجهزة الكبيرة.

هل إعداد الرحلة 400A قابل للتعديل؟

• نعم، يتميز MCCB بوحدة رحلة حرارية مغناطيسية مع إعدادات قابلة للتعديل.
• يسمح بالتخصيص بناءً على نوع الحمولة ومتطلبات السلامة.
• يساعد على منع التعثر المزعج مع الحفاظ على الحماية الفعالة.

ما هو الفرق بين 3P و4P 400A MCCBs؟

• 3P MCCB: يحمي الدوائر ثلاثية الطور، ويترك الخط المحايد دون انقطاع.
• 4P MCCB: يحمي الدوائر ثلاثية الطور بالإضافة إلى الخط المحايد، مما يوفر فصلًا كاملاً.
• يعتمد الاختيار على متطلبات النظام ومعايير السلامة.

ما حجم الكابل الذي يجب أن أستخدمه لـ 400A MCCB؟

• يعتمد حجم الكابل على نوع التركيب والمواد العازلة وانخفاض الجهد المسموح به.
• عادةً، يتم إقران MCCBs 400A بكابلات تتراوح من 120 مم² إلى 185 مم² من الموصلات النحاسية.
• استشر شركة Pugao Electric للحصول على توصيات دقيقة بناءً على ظروف المشروع المحددة.

كم مرة يجب اختبار 400A MCCB؟

• يوصى بإجراء فحص دوري، عادةً كل 6 إلى 12 شهرًا للأنظمة الحيوية.
• اختبار التشغيل الميكانيكي واستجابة الرحلة وسلامة الاتصال.
• يضمن أن يحافظ قاطع الدائرة الكهربائية المقولب بقدرة 400 أمبير على حماية موثوقة طوال فترة الخدمة.
