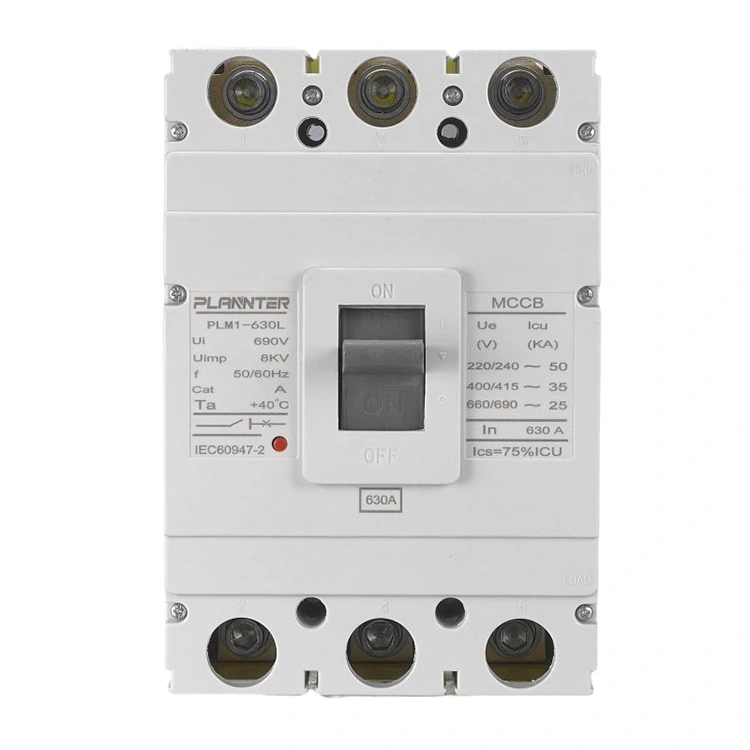

قواطع الحالة المصبوبة بالتيار المتردد الصناعي

كقائدالصين الموردمع 14 عامًا من التميز في التصنيع، تقدم PUGAO (Plannter Electric)قواطع الحالة المصبوبة بالتيار المتردد الصناعيسلسلة 630A. تم تصميم هذا القاطع لتوزيع الطاقة للخدمة الشاقة، ويجمع بين قدرة القطع العالية والمتانة الصارمة لحماية البنى التحتية الكهربائية واسعة النطاق.

ما هو قاطع علبة التيار المتردد الصناعي؟

القواطع الحالة المصبوبة بالتيار المتردد الصناعيهو جهاز حماية ذو قدرة ثقيلة مصمم للتعامل مع الأحمال عالية التيار مع توفير دفاع دقيق ضد الأحمال الزائدة والدوائر القصيرة. إنها بمثابة بوابة الأمان الأساسية في الشبكات الصناعية، مما يضمن بقاء المعدات النهائية محمية حتى في ظل ظروف الأعطال الشديدة.

تصميم الهيكل: عزل فائق ومتانة

• الإسكان مصبوب:مصنوع من مواد مركبة عالية القوة ومقاومة للهب توفر قوة عازلة استثنائية.
• البصمة المدمجة:يسمح التصميم الأمثل بالتركيب عالي الكثافة داخل المفاتيح الكهربائية وخزائن الطاقة دون المساس بالتبديد الحراري.
• المرونة البيئية:العلبة محكمة الغلق لحماية الآلية الداخلية من الغبار الصناعي والرطوبة والأبخرة الكيميائية.

التقييمات الحالية: الأمثل للأحمال الثقيلة

ملكناقواطع الحالة المصبوبة بالتيار المتردد الصناعيتم تصميمه خصيصًا للتطبيقات عالية الطلب:

• التصنيف الحالي:630A، مثالي للوحات التوزيع الرئيسية والآلات الكبيرة.
• كسر القدرة:يتميز بقدرة عالية على Ics (قدرة كسر الخدمة المقدرة) تبلغ 50 كيلو أمبير وIcu (قدرة القطع القصوى) تبلغ 65 كيلو أمبير، مما يضمن بقاء الوحدة قيد التشغيل حتى بعد مقاطعة الأعطال الشديدة.
• عملية مستقرة:تمت معايرته ليظل مستقرًا عند 1.05 مرة من التيار المقنن لمنع التعثر المزعج في البيئات الصناعية المزدحمة.

الآلية: الدقة والاستجابة السريعة

الآلية الداخلية للقواطع الحالة المصبوبة بالتيار المتردد الصناعيتم تصميمه من أجل الدقة وطول العمر:

• رحلة فورية قابلة للتعديل:يمكن ضبط إعدادات الرحلة المغناطيسية (Im) من 3.15 كيلو أمبير إلى 6.3 كيلو أمبير لتتناسب مع ممانعات خط محددة.
• انقطاع فائق السرعة:قادرة على إخماد الأقواس وفصل الدوائر خلال 20 مللي ثانية خلال حدث ماس كهربائى.
• تم اختبار التحمل:تم تأكيد عمر ميكانيكي يصل إلى 20000 عملية وعمر كهربائي يصل إلى 5000 دورة عند حمل كامل 630 أمبير.
• الصمود لفترة قصيرة:يمكن أن يتحمل نبضات تيار عالية تبلغ 55 كيلو أمبير لمدة ثانية واحدة، مما يوفر استقرارًا ديناميكيًا وحراريًا ممتازًا.

الميزات والخصائص الرئيسية

القواطع الحالة المصبوبة بالتيار المتردد الصناعيتم تصميم سلسلة 630A للتعامل مع المتطلبات الصارمة للبنية التحتية الحديثة. بدءًا من الهندسة الدقيقة وحتى المرونة المعيارية، تضمن هذه الميزات بقاء أنظمتك الكهربائية آمنة وفعالة ومتوافقة مع المعايير الدولية.

1. قدرة المقاطعة العالية

ملكناقواطع الحالة المصبوبة بالتيار المتردد الصناعيتم تصميمه لإدارة الأعطال الكهربائية الشديدة دون فشل.

• أداء وحدة العناية المركزة/ICS:الوصول إلى قدرة كسر نهائية تصل إلى 65 كيلو أمبير، مع الحفاظ على قدرة كسر الخدمة (Ics) عند 50 كيلو أمبير.
• العزل الخطأ:يطفئ الأقواس بسرعة خلال 20 مللي ثانية لمنع تلف الآلات الصناعية النهائية.

2. إعدادات الرحلة القابلة للتعديل

المرونة هي المفتاح في البيئات الصناعية. القواطع الحالة المصبوبة بالتيار المتردد الصناعييسمح بضبط دقيق لمنع التعثر المزعج مع الحفاظ على حاجز وقائي صلب.

• تعديل الزائد:تشغيل مستقر عند تيار مقنن 1.05x؛ فصل موثوق خلال ساعة واحدة عند تيار مقنن 1.3x.
• رحلة مغناطيسية لحظية:إعدادات قابلة للتعديل (Im) تتراوح من 3.15 كيلو أمبير إلى 6.3 كيلو أمبير لتناسب ممانعات الخطوط المختلفة.

3. وحدات الرحلات الحرارية والمغناطيسية والإلكترونية

كمحترفالصين المورد، نحن نقدم تقنيات رحلات متنوعة لتلبية ملفات تعريف الحماية المختلفة:

• الحرارية المغناطيسية:حماية موثوقة ثنائية المعدن والكهرومغناطيسية للأحمال الصناعية القياسية.
• الرحلة الإلكترونية (اختيارية):دقة محسنة لشبكات توزيع الطاقة المعقدة التي تتطلب منطقًا رقميًا وأوقات استجابة أسرع.

4. نطاق تيار واسع

يعمل الإطار 630A كحل قوي لمتطلبات الطاقة المتوسطة إلى الكبيرة، مما يضمن حماية متسقة عبر مجموعة واسعة من الأحمال والخطوط المتصلة في شبكة التوزيع الخاصة بك.

5. تصميم مدمج ونموذجي

تعد كفاءة المساحة أمرًا بالغ الأهمية في المفاتيح الكهربائية الحديثة. القواطع الحالة المصبوبة بالتيار المتردد الصناعييتميز بغطاء مصبوب عالي القوة يزيد من قوة العزل الكهربائي مع تقليل البصمة الإجمالية لتركيبات الخزانات عالية الكثافة.

6. حماية متعددة الأقطاب

يضمن تصميمنا القياسي ثلاثي الأقطاب التشغيل المتزامن في جميع المراحل. تعتبر هذه الآلية المرتبطة حيوية لحماية المحركات ثلاثية الطور وضمان العزل الكامل للنظام أثناء حدوث خطأ.

7. الملحقات والاتصالات

تعزيز الخاص بكقواطع الحالة المصبوبة بالتيار المتردد الصناعيمع مجموعة متنوعة من الملحقات القابلة للتثبيت ميدانيًا:

• رحلات التحويلة وإصدارات الجهد المنخفض:لإغلاق الطوارئ عن بعد ومراقبة الجهد.
• جهات الاتصال المساعدة والإنذار:للحصول على تعليقات الحالة في الوقت الفعلي لغرف التحكم المركزية أو PLCs.

8. المتانة البيئية

تصنيعها في لدينامصنع الصينمع ضوابط الجودة الصارمة ISO9001، يتم اختبار هذه القواطع من أجل:

• الاستقرار الديناميكي والحراري:قادر على تحمل نبضات قصيرة المدى بقدرة 55 كيلو أمبير لمدة ثانية واحدة.
• طول العمر:قدرة ميكانيكية مثبتة على التحمل لـ 20,000 عملية و5,000 دورة كهربائية عند التحميل الكامل.

التعليمات

ما هو الفرق بين MCCB الصناعي والتجاري؟

في حين أن كلاهما يوفر حماية للدائرة، فإنقواطع الحالة المصبوبة بالتيار المتردد الصناعيتم تصميمه خصيصًا للمهام الثقيلة مقارنةً بوحدات الدرجة التجارية:

• التعامل مع الجهد/التيار:تم تصميم النماذج الصناعية، مثل سلسلة 630A الخاصة بنا، للأحمال المستمرة الأعلى وقدرات انقطاع الدائرة القصيرة الأعلى بشكل ملحوظ (حتى 65 كيلو أمبير).
• المتانة:تتميز الوحدات الصناعية بثبات حراري وديناميكي معزز لتحمل نبضات التيار العالي (على سبيل المثال، 55 كيلو أمبير لمدة ثانية واحدة) الشائعة في إعدادات المصنع.
• قابلية التعديل:على عكس القواطع التجارية ذات الإعداد الثابت، توفر الإصدارات الصناعية نطاقات ضبط واسعة لكل من الرحلات الحرارية والمغناطيسية لاستيعاب الآلات المتنوعة.

ما هي التطبيقات الشائعة لـ MCCBs الصناعية؟

القواطع الحالة المصبوبة بالتيار المتردد الصناعيهو مكون متعدد الاستخدامات موجود في مختلف البيئات عالية الطلب:

• حماية المحرك:مثالية لحماية المحركات الكبيرة ثلاثية الطور، والتعامل مع تيارات التدفق العالية دون التعثر المزعج مع توفير حماية دقيقة من الحمل الزائد.
• اللوحات ولوحات التوزيع:تعمل كوحدة حماية رئيسية للوارد والصادر في لوحات التوزيع، مما يضمن سلامة الدوائر الفرعية بأكملها.
• الأتمتة الصناعية:تم دمجه في خطوط الإنتاج المعقدة والأنظمة التي يتم التحكم فيها بواسطة PLC لتوفير عزل آلي وموثوق للطاقة أثناء الأعطال الكهربائية.

ما هو الفرق بين MCCB و ACB؟

يعد فهم التمييز أمرًا حيويًا لاختيار الحماية المناسبة لمنشأتك:

• دور:يتم استخدام MCCB (قواطع الدائرة المقولبة) بشكل عام للتيارات التي تصل إلى 1600 أمبير ويوفر تصميمًا مدمجًا ومحكم الغلق. يتم استخدام ACB (Air Circuit Breaker) في التطبيقات الحالية الأعلى بكثير (حتى 6300 أمبير) وعادةً ما يكون بمثابة القاطع الرئيسي الوارد للمحطة بأكملها.
• صيانة:القواطع الحالة المصبوبة بالتيار المتردد الصناعيلا يحتاج إلى صيانة إلى حد كبير نظرًا لتصميمه "المقولب" المختوم. في المقابل، تحتوي ACB على أجزاء داخلية يمكن الوصول إليها وتتطلب تزييتًا منتظمًا وفحص التلامس.

لماذا تختار قواطع الحالة المقولبة للتيار المتردد الصناعي من PUGAO؟

باعتبارها موردًا محترفًا مقره في الصين، تستفيد PUGAO من 14 عامًا من الخبرة في التصنيع لتقدم قواطع دوائر التيار المتردد الصناعية - الخيار المفضل لأنظمة توزيع الطاقة في جميع أنحاء العالم:

أداء كسر استثنائي: تتميز بقدرة كسر نهائية (Icu) تصل إلى 65 كيلو أمبير وقدرة كسر خدمة (Ics) تبلغ 50 كيلو أمبير، وتضمن هذه القواطع بقاء المعدات قيد التشغيل بكامل طاقتها وفعالة حتى بعد إزالة أخطاء الدائرة القصيرة، وبالتالي تقليل تكاليف الاستبدال بشكل كبير.

آليات حماية دقيقة: مع التعثر الحراري المغناطيسي المستقر، تظل الوحدات محصنة ضد التعثر المزعج عند 1.05 مرة من التيار المقدر؛ علاوة على ذلك، فهي تتميز بوقت استجابة فوري لدائرة قصر أقل من 20 مللي ثانية، مما ينشئ خط دفاع قوي للأحمال الصناعية الخاصة بك.

متانة صناعية فائقة: بعد اجتيازها اختبارات صارمة، توفر هذه القواطع عمرًا ميكانيكيًا يصل إلى 20000 دورة وعمرًا كهربائيًا يصل إلى 5000 دورة في ظل ظروف التحميل الكامل، بينما تكون أيضًا قادرة على تحمل زيادات الاستقرار الحراري لفترة قصيرة تبلغ 55 كيلو أمبير لمدة ثانية واحدة.

نظام التصنيع الشامل: من خلال الاستفادة من المزايا الجغرافية لمصنعنا الموجود في الصين، فإننا نلتزم بشكل صارم بمعايير ISO 9001 وندمج تكنولوجيا فحص رؤية الماكينة لدعم تخصيص OEM/ODM، وبالتالي ضمان الجودة والموثوقية المتسقة لكل منتج نقدمه.
