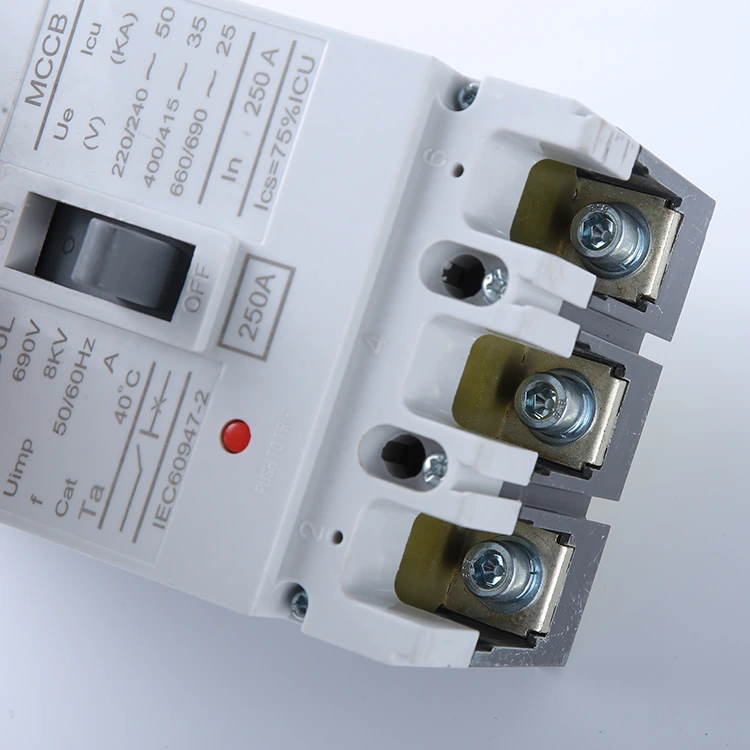

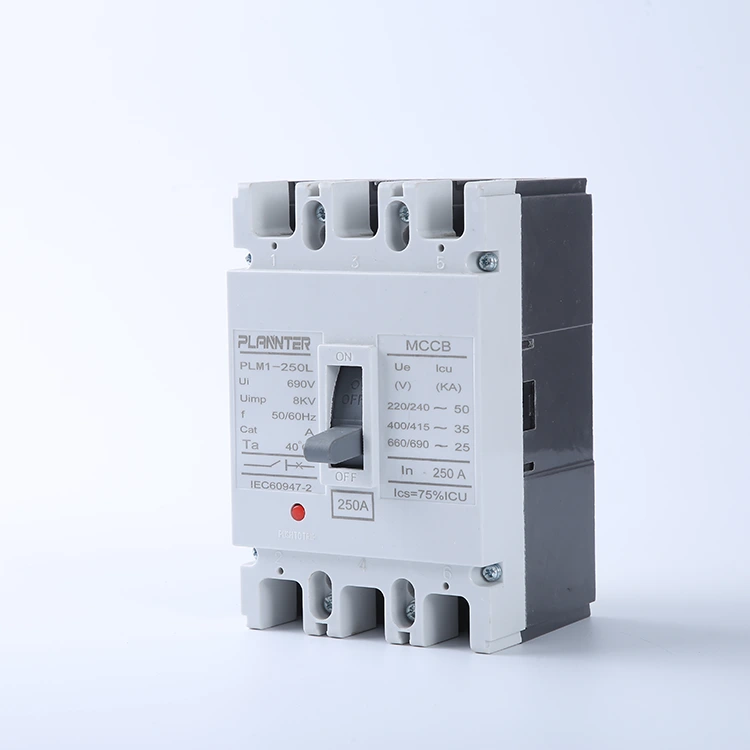

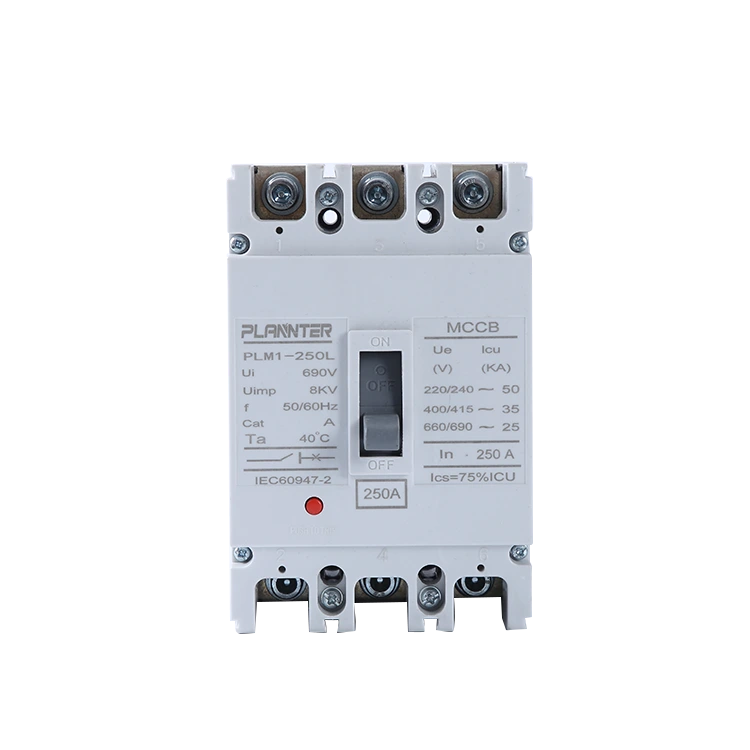

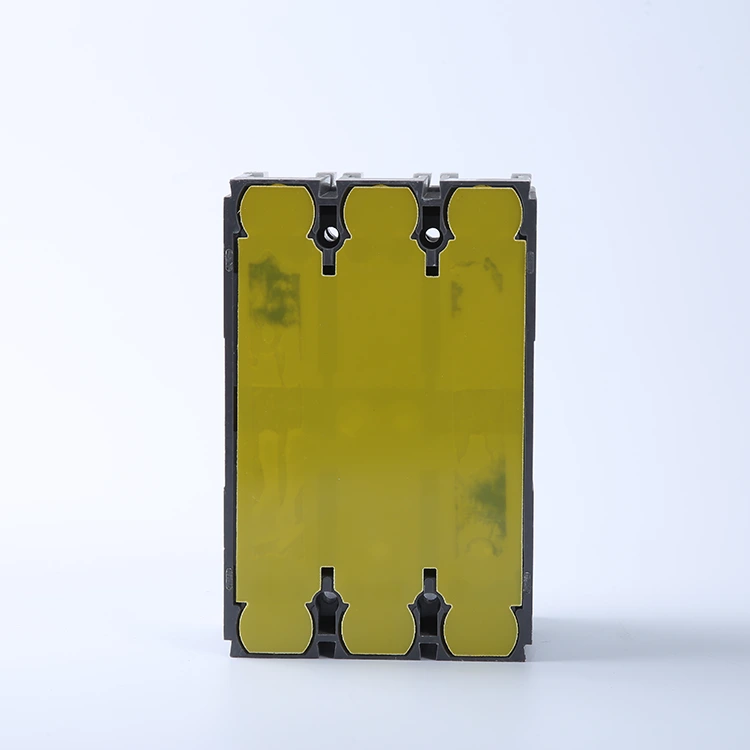

قاطع دائرة مقولب عالي الجهد للتيار المتردد

انقاطع دائرة مقولب عالي الجهد للتيار المترددهو جهاز قوي لحماية الدائرة مصمم للتعامل مع الأحمال الحالية العالية وحالات الدائرة القصيرة الشديدة. إنه بمثابة "الدفاع الأخير" لنظام الطاقة الخاص بك، مما يضمن الانقطاع حتى في ظل ظروف الأعطال الشديدة.

توفر هذه القواطع، المصنوعة من مواد مقاومة للقوس والصدمات، أداءً مستقرًا من حيث الأبعاد، مما يجعلها النواة الموثوقة داخل خزانات التحكم في الطاقة للعمليات واسعة النطاق.

الميزات والمواصفات الرئيسية

نطاق الجهد

تصنيف جهد التشغيل:التيار المتناوب 400 فولت/690 فولت ؛ يعتبر قاطع الدائرة المقولب ذو الجهد العالي AC مناسبًا لتطبيقات توزيع الطاقة ذات الجهد العالي من الدرجة الصناعية ويدعم أنظمة ثلاثية الطور وثلاثة أسلاك.

أداء العزل:يتميز بجهد يتحمل تردد الطاقة 3000 فولت وجهد يتحمل الجهد الكهربي 8 كيلو فولت، مما يضمن سلامة العزل في البيئات ذات الجهد العالي.

كسر القدرة

في نهاية المطاف ماس كهربائى Brالقدرة على الأكل:يصل Icu إلى ما يصل إلى 65 كيلو أمبير - 100 كيلو أمبير، مما يتيح انقطاع الدائرة السريع أثناء أعطال الدائرة القصيرة الشديدة ليكون بمثابة خط الدفاع الأخير للنظام.

خدمة كسر ماس كهربائى القدرة:Ics ≥ 50kA، مما يسمح للجهاز بالبقاء قيد التشغيل حتى بعد حدوث انقطاعات متعددة، وبالتالي تقليل تكاليف الصيانة.

التقييمات الحالية

التصنيف الحالي:يغطي نطاقًا من 250 أمبير إلى 1600 أمبير، ويدعم المواصفات القياسية مثل 250 أمبير، و400 أمبير، و630 أمبير، و800 أمبير، و1000 أمبير، و1250 أمبير، و1600 أمبير لاستيعاب متطلبات الحمل المتنوعة.

إعدادات الرحلة القابلة للتعديل:يتميز بنطاق رحلة حراري يتراوح بين 80% و100% ونطاق رحلة مغناطيسي يتراوح بين 4 و10 بوصات، مما يتيح حماية انتقائية لمنع التعثر المزعج.

ظروف التشغيل

درجة الحرارة المحيطة:-25 درجة مئوية إلى +70 درجة مئوية، قادر على تحمل التقلبات الشديدة في درجات الحرارة في البيئات الصناعية.

طريقة التركيب:النوع الثابت أو القابل للسحب؛ يدعم اتصالات شريط التوصيل الأفقي/الرأسي ويتوافق مع أبعاد تركيب خزانة التوزيع القياسية.

فئة الحماية:IP20 (لتركيب الخزانة)؛ تم تصنيع الغلاف من مواد بلاستيكية هندسية مقاومة لدرجات الحرارة العالية والمقاومة للصدمات ويتوافق مع معيار IEC 60947-2.

الاختلافات الرئيسية: الجهد المنخفض مقابل قواطع الجهد العالي

يعد فهم الفرق بين حماية الجهد المنخفض (LV) والجهد العالي (HV) أمرًا ضروريًا لاختيار المعدات المناسبة لنظام توزيع الطاقة لديك. وإليكم كيفية المقارنة:

قواطع الجهد المنخفض (LV).

• نطاق الجهد:مُصنف عادةً للأنظمة التي تصل إلى **1000 فولت تيار متردد**. تشمل التصنيفات الشائعة 240 فولت و400 فولت للاستخدام السكني والتجاري الخفيف.
• التطبيقات:يستخدم على نطاق واسع في لوحات التوزيع المنزلية والمباني التجارية الصغيرة وحماية الدائرة النهائية (الإضاءة والمقابس).
• الحجم والتعقيد:بشكل عام، تكون مدمجة (على سبيل المثال، MCBs) وأبسط في التصميم، مع التركيز على الحماية الأساسية من الحمل الزائد والدوائر القصيرة بدون أنظمة معقدة للتحكم في القوس.

قواطع الجهد العالي (HV).

• نطاق الجهد:مصمم لأنظمة الجهد المتوسط ​​إلى العالي، والتي تتراوح غالبًا من **3.3 كيلو فولت إلى 72.5 كيلو فولت** أو أعلى.
• إطفاء القوس:نظرًا لأن الجهد العالي يخلق أقواسًا قوية، فإن هذه القواطع (مثل منتجاتناقاطع دائرة مقولب عالي الجهد للتيار المتردد) تتطلب تقنيات تبريد القوس المتقدمة، مثل الزجاجات المفرغة، أو غاز SF6، أو الشبكات المتخصصة، لقطع التيار بأمان.
• التطبيقات:ضروري للمنشآت الصناعية الثقيلة ومحطات توليد الطاقة والمحولات الكبيرة ومغذيات التوزيع الرئيسية حيث تكون الموثوقية أمرًا بالغ الأهمية.
• حماية:غالبًا ما تكون مجهزة بوحدات رحلة إلكترونية متطورة للتنسيق الانتقائي الدقيق وقدرات التحكم عن بعد.

ما هي أنواع قواطع دوائر الجهد العالي؟

يتم تصنيف قواطع الدائرة الكهربائية ذات الجهد العالي حسب الوسيلة التي تستخدمها لإطفاء القوس الكهربائي. يعد اختيار النوع المناسب أمرًا ضروريًا لسلامة النظام وكفاءته.

قاطع الدائرة الفراغية (VCB)

• مبدأ:يستخدم الفراغ (الضغط أقل من 10⁻⁴ باسكال) كوسيط تبريد وعزل. إن غياب جزيئات الغاز يجعل من الصعب للغاية على القوس أن يحافظ على نفسه.
• الميزات الرئيسية:حجم صغير، عمر خدمة طويل، تشغيل بدون صيانة. إنها صديقة للبيئة لأنها لا تستخدم الغاز أو النفط.
• طلب:المهيمنة في تطبيقات المفاتيح الكهربائية الداخلية ذات الجهد المتوسط ​​(حتى 40.5 كيلو فولت).

قواطع دوائر SF6

• مبدأ:يستخدم غاز سداسي فلوريد الكبريت (SF6) الذي يتميز بقوة عزل تصل إلى 2.5 مرة مقارنة بالهواء وقدرة على تبريد القوس الكهربائي أفضل بـ 100 مرة من الهواء.
• الميزات الرئيسية:أداء ممتاز في شبكات نقل الجهد العالي (HV) والجهد العالي جدًا (EHV). إنها موثوقة ولكنها تتطلب إغلاقًا صارمًا لمنع تسرب الغاز.
• طلب:يستخدم على نطاق واسع في المحطات الفرعية وخطوط نقل الجهد العالي الخارجية (فوق 72.5 كيلو فولت).

قواطع دوائر انفجار الهواء

• مبدأ:يستخدم انفجارًا عالي الضغط من الهواء المضغوط لتفجير القوس وتبريده وإطفائه بسرعة.
• الميزات الرئيسية:عملية سريعة وآمنة للحريق (بدون زيت). ومع ذلك، فهي صاخبة وتتطلب نظامًا معقدًا لضاغط الهواء.
• طلب:تم استخدامها تاريخيًا لأنظمة الجهد العالي جدًا (EHV)، على الرغم من استبدالها إلى حد كبير بـ SF6 وVCBs في الشبكات الحديثة.

أين يتناسب جهاز MCCB ذو الجهد العالي AC؟

بينما تتعامل قواطع VCB وSF6 مع الفولتية على مستوى الإرسال، فإنالتيار المتردد عالي الجهد MCCBتم تصميمه لتوزيع الجهد المتوسط ​​الصناعي (على سبيل المثال، 690 فولت إلى 3.6 كيلو فولت). إنه يسد الفجوة بين القواطع القياسية ذات الجهد المنخفض والمفاتيح الكهربائية الضخمة ذات الجهد العالي، مما يوفر حماية قوية للآلات الثقيلة ومراكز الطاقة.

التعليمات

ما هو تصنيف الجهد (الامم المتحدة)؟

الجهد التشغيلي المقدر (Un) لديناالتيار المتردد عالي الجهد MCCBيتراوح عادةً ما يصل إلى ** 690 فولت تيار متردد **. ويضمن هذا التصنيف قدرة القاطع على التشغيل بأمان وعزل الدوائر في البيئات الصناعية ذات الجهد العالي، مثل مراكز الطاقة الكبيرة والآلات الثقيلة.

هل يمكنني استخدام MCCB القياسي للجانب الأساسي للمحول؟

نعم، ولكن يتطلب الاختيار الدقيق. يجب أن يتعامل القاطع مع تيار تدفق المحول دون حدوث إزعاج. ملكناالتيار المتردد عالي الجهد MCCBتتميز السلسلة بإعدادات رحلة مغناطيسية قابلة للتعديل (على سبيل المثال، 4-10 مرات)، مما يسمح لك بتعيين عتبة عالية بما يكفي لتحمل التيارات المتدفقة مع الاستمرار في توفير حماية ماس كهربائى.

ما هو النطاق الحالي النموذجي؟

تغطي قواطع الدائرة المقولبة ذات الجهد العالي عمومًا احتياجات التيار الأعلى مقارنةً بالقواطع المصغرة القياسية. يمتد نطاقنا عادة من250 أمبير حتى 2500 أمبيرمما يجعلها مناسبة لمغذيات التوزيع الرئيسية والأحمال الصناعية الكبيرة.

كيف تختلف عن الصمامات؟

• قابل لإعادة الضبط:على عكس الصمامات التي يجب استبدالها بعد حدوث خطأ، يمكن إعادة ضبط MCCB بعد التعثر.
• قابلية التعديل:تسمح MCCBs بإعدادات الرحلة القابلة للتعديل (الحرارية والمغناطيسية)، مما يوفر تنسيقًا دقيقًا للحماية لا يمكن أن توفره الصمامات الثابتة.
• التبديل:يمكن أن يعمل MCCB كمفتاح يدوي لفصل الطاقة لأغراض الصيانة.

ماذا يحدث إذا استخدمت قاطع التيار المتردد على نظام التيار المستمر؟

لا تفعل هذا.تعتمد قواطع التيار المتردد على عبور التيار المتردد للصفر لإطفاء القوس الكهربائي. لا يتجاوز التيار المستمر الصفر، مما يعني أن القوس لن ينطفئ ويمكن أن يسبب حريقًا أو انفجارًا. يجب عليك استخدام قاطع تم تصنيفه خصيصًا لتطبيقات التيار المستمر.

كيف يمكنك استبدال MCCB عالي الجهد بأمان؟

السلامة أمر بالغ الأهمية. اتبع الخطوات التالية:

1. إلغاء تنشيط:قم بإيقاف تشغيل مصدر الطاقة المنبع والتحقق من الجهد صفر.
2. تأمين/تاجوت:قم بتطبيق أجهزة القفل لمنع إعادة التنشيط العرضي.
3. قطع الاتصال:قم بإزالة الخط وكابلات التحميل (والمحايدة إن أمكن).
4. يستبدل:قم بإلغاء تحميل الوحدة القديمة وتثبيت الوحدة الجديدةقاطع دائرة مقولب عالي الجهد للتيار المترددمما يضمن عزم جميع التوصيلات وفقًا لمواصفات الشركة المصنعة.
