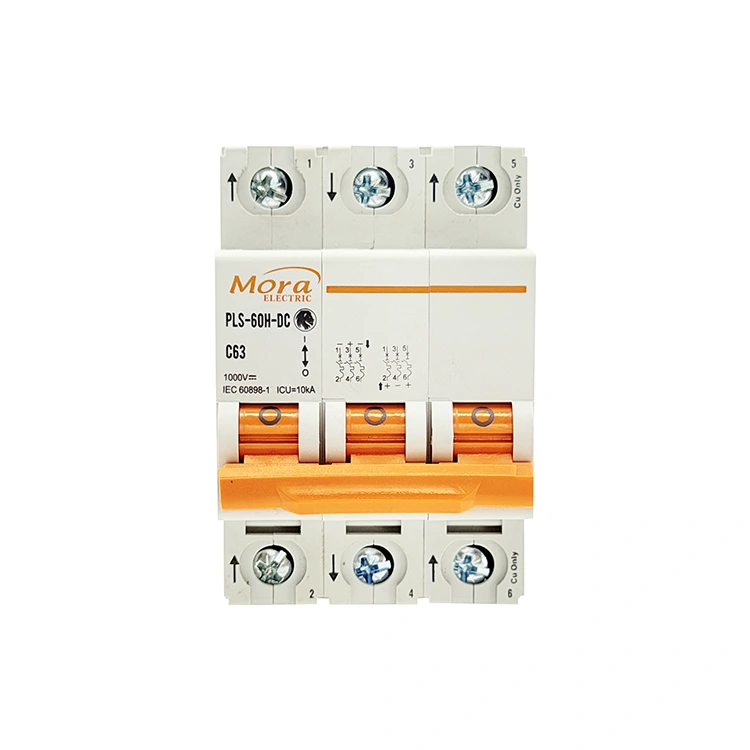

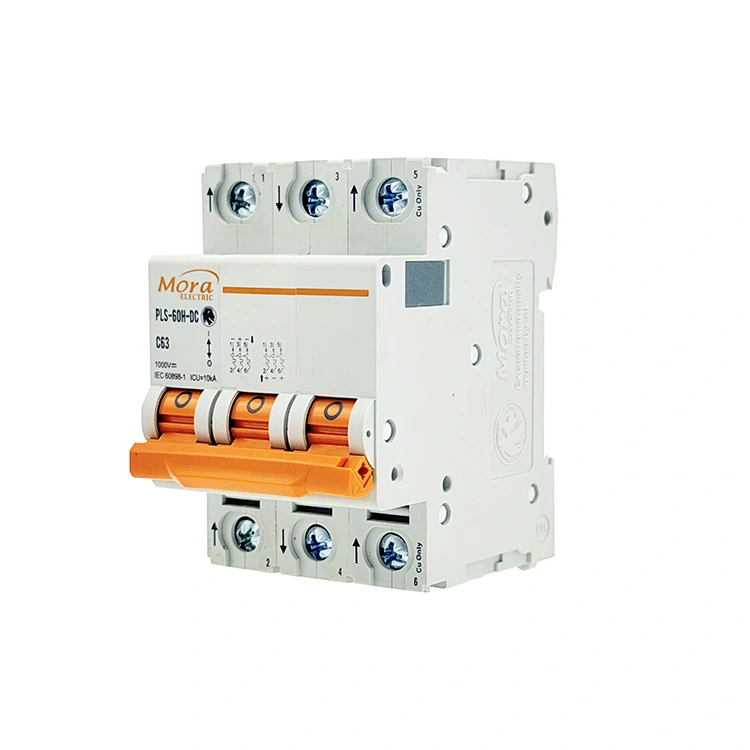

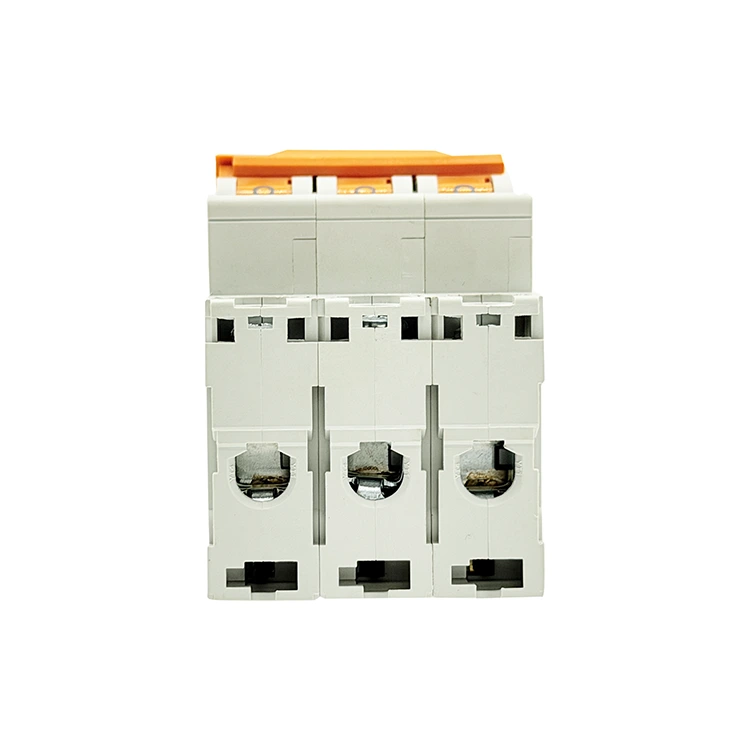

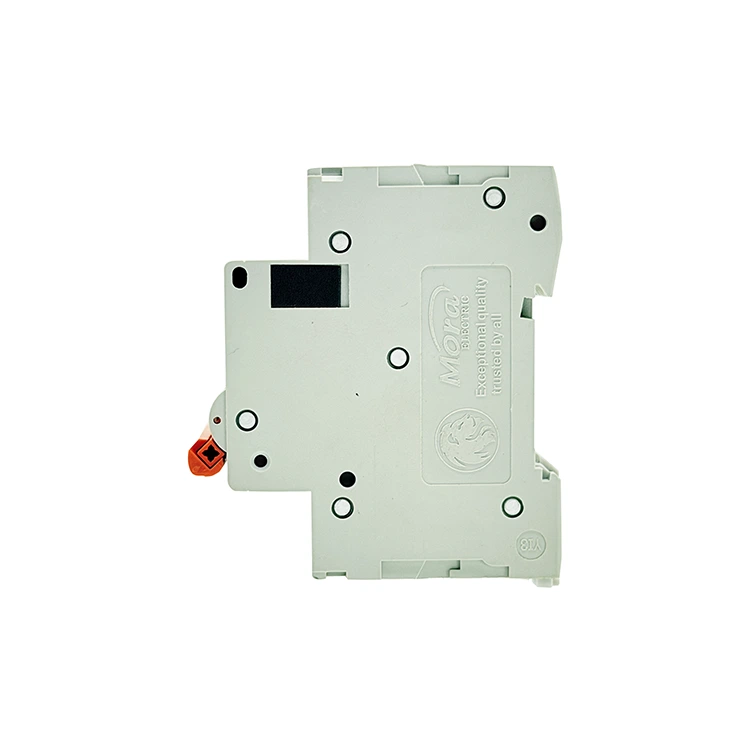

قاطع دائرة تيار مستمر C65 3 أقطاب

تعمل PUGAO (Mora) كمصنع راسخ لقواطع دوائر التيار المستمر C65 3 Pole DC في الصين، وتقوم ببناء مفاتيح كهربائية متينة ثلاثية الأقطاب مُحسّنة لمقاطعة مسارات متعددة للتيار المستمر عالية الجهد في وقت واحد؛ يعمل هذا القاطع 3P على تعزيز معايرة المكونات الآلية وغرف إطفاء القوس المغناطيسية الدائمة الثلاثية للتعامل مع متطلبات تخزين المرافق الصناعية خارج الشبكة المتخصصة.

أين يقوم المهندسون فعليًا بنشر محول 3P DC؟

عادةً ما تصل التركيبات الشمسية القياسية ذات الجهد المنخفض إلى 250 فولت أو 500 فولت تيار مستمر، مما يسمح بحلقات أسلاك بسيطة أحادية أو مزدوجة القطب. ومع ذلك، مع توسع نطاق مصفوفات الطاقة الشمسية التجارية الصناعية واسعة النطاق، وأنظمة المزارع خارج الشبكة، ومرافق الاتصالات المركزية الكبيرة، يواجه مهندسو النظام خيارات تصميم متميزة تتطلب تكوينًا ثلاثي الأقطاب مثل قاطع الدائرة C65 3 Pole DC.

750V DC التوصيل البيني لسلسلة الجهد العالي

لتحقيق أقصى قدر من كفاءة الإخراج والحد من خسائر نقل خط النظام عبر مسافات طويلة، يختار المهندسون في كثير من الأحيان تشغيل سلاسل الألواح الشمسية في تسلسل طويل. يعمل هذا التراص على تشغيل جهد الدائرة المفتوحة حتى 750 فولت تيار مستمر. نظرًا لأن غرف الكسارة الفردية القياسية تم تصنيفها بـ 250 فولت لكل قطعة، فإن وحدة 3P تسمح للمهندسين بحلقة الموصل الموجب من خلال قطبين في نمط الأسلاك المتسلسلة أثناء توجيه الموصل السلبي عبر القطب الثالث. يؤدي هذا إلى تقسيم الضغط الكهربائي بالتساوي عبر البيئات الدقيقة الثلاثة.

شبكات DC العائمة بثلاثة أسلاك

تستخدم بعض إعدادات المعالجة الصناعية للخدمة الشاقة ومعدات نقل التعدين طوبولوجيا توزيع التيار المباشر المتخصصة غير المؤرضة أو ذات ثلاثة أسلاك (تشمل الأسلاك المرجعية الموجبة والسالبة والمحايدة/الأرضية). يقوم مفتاح الحماية ثلاثي الأقطاب بعزل جميع الموصلات الثلاثة المميزة التي تحمل التيار في وقت واحد أثناء حدوث خطأ، مما يقلل من احتمالية عودة التيارات الشاردة غير المنتظمة.

عزل النسخ الاحتياطي لتخزين البطارية ثنائي المصدر

في عقد تبديل الاتصالات المحلية، يمكن تكوين هيكل جهاز واحد ثلاثي الأقطاب لإدارة ترتيب الناقل المقسم - مثل تبديل خطين منفصلين لبنك البطارية الوارد الإيجابي إلى جانب خط إرجاع مشترك واحد. وهذا يقلل من متطلبات مساحة اللوحة داخل رفوف المعدات ذات المساحة المحدودة.

قدرات الأداء

يتم الحفاظ على عتبات التشغيل والمواد الهندسية المحددة أدناه بشكل صارم عبر مقاعدنا الآلية للتحقق من الجودة:

ما هي التقنيات التي تمنع دمج الاتصال الداخلي عند 750 فولت؟

1. أنظمة القوس المنفوخ بالمغناطيس الدائم الثلاثية

لا تعبر أقواس التيار المباشر ذات الجهد العالي حالة التيار الصفري الطبيعية، مما يعني أنها يمكن أن تحافظ على قناة بلازما عالية الحرارة بين جهات الاتصال المفتوحة التي تذوب بسهولة مكونات النحاس القياسية. لحل هذه المشكلة، يشتمل قاطع الدائرة الكهربائية C65 ذو 3 أقطاب DC على مغناطيسات دائمة مستقلة داخل كل من أقطابه الثلاثة الفردية. تخلق هذه المغناطيسات مجالًا مغناطيسيًا محليًا قويًا يصد القوس، وينفخه فعليًا بعيدًا عن منصات التلامس ويدفعه إلى عمق شبكة تبريد فولاذية مكونة من 9 ألواح. يؤدي هذا الإجراء إلى تقسيم القوس وإخماده خلال 5 مللي ثانية.

2. وصلة المزلاج الميكانيكية المتزامنة

إذا تأخر أحد القطبين في الفتح أثناء حدوث خطأ عالي الجهد، فإن القطب المتبقي يتحمل العبء الأكبر من الضغط الكهربائي، مما يسبب الإرهاق الطرفي. تقوم PUGAO (Mora) ببناء هذه القواطع باستخدام شريط ربط ميكانيكي داخلي صلب يربط جميع الآليات الفرعية الثلاثة للأقطاب. إذا أدى خطأ دائرة قصر إلى تشغيل ملف الرحلة المغناطيسي في أي قطب منفرد، فإن شريط وصلة الرحلة المشتركة يجبر جميع الأقطاب الثلاثة على الانخفاض في وقت واحد، مما يمنع ظروف تنشيط الخط الواحد الخطيرة.

3. التحكم الدقيق في لحام البقعة في المصنع

تؤدي الاختلافات في المقاومة الطرفية داخل القواطع متعددة الأقطاب إلى توزيع تيار غير متساوٍ ونقاط ساخنة موضعية داخل صناديق التوزيع. تتجنب منشأة التصنيع التي تبلغ مساحتها 5000 متر مربع هذه المشكلة من خلال استخدام خط إنتاج الكسارة الدقيقة الآلي. تعمل آلات التثقيب واللحام النقطي الآلية على قفل التحويلات الداخلية ومجموعات الاتصال النحاسية في مواضع دقيقة، مما يوفر مستويات مقاومة داخلية متطابقة عبر الأقطاب الثلاثة.

دليل استكشاف الأخطاء وإصلاحها للمشكلات الميدانية المعقدة

• يتم إعادة تعيين مقبض تبديل قاطع الدائرة الكهربائية C65 3 Pole DC تلقائيًا إلى الموضع المركزي أثناء بدء تشغيل النظام الأولي

لماذا يحدث هذا:يسقط المزلاج الميكانيكي الداخلي عند وجود دائرة قصر في اتجاه مجرى النهر، أو عندما يتم توصيل سلك التوصيل ذو الحلقة الموجبة بشكل خاطئ إلى طرف اتصال سلبي، مما يؤدي إلى حدوث قصر تام عبر القطبين.

كيفية اصلاحها:عزل حلقة الطاقة الرئيسية بشكل كامل. تحقق من تكوين وصلة المرور الحلقية مقابل المخطط التخطيطي للسلسلة. استخدم جهاز اختبار مقاومة العزل على الخطوط السفلية للعثور على الأسلاك القصيرة أو فواصل العزل قبل محاولة إعادة تشغيل المفتاح مرة أخرى.

• يظهر على أحد منافذ القطب ارتفاع في درجة الحرارة مقارنة بالمنافذ الطرفية المجاورة

لماذا يحدث هذا:كان المسمار الطرفي لهذا المنفذ المحدد أقل عزمًا أثناء الإعداد الميداني، أو تم ضغط خيوط السلك الموجودة داخل مشبك النفق بشكل غير متساو.

كيفية اصلاحها:اغلاق نقل الطاقة. قم بإزالة الموصل من المنفذ الساخن، وافحص الخيوط النحاسية للتأكد من عدم وجود تلف أو أكسدة، وقم بقص الكابل وإعادة تجريده إذا لزم الأمر، ثم أعد إدخاله، واستخدم مفتاح عزم الدوران المُعاير لتشديد المسمار إلى 2.5 نيوتن متر.

الأسئلة الشائعة حول الهندسة والتطبيق

لماذا يستطيع قاطع التيار المستمر 3P التعامل مع الفولتية العالية عند توصيله بتكوين حلقة متسلسلة؟

تم تصميم كل غرفة قطبية مستقلة لقاطع الدائرة المصغرة لإخماد ما يصل إلى 250 فولت تيار مستمر بأمان في ظل ظروف الأعطال. من خلال تتالي مسار التيار الإيجابي عبر قطبين فرديين في سلسلة قبل أن يخرج إلى العاكس، يتم تقسيم إجمالي ضغط الجهد عبر نقاط الاتصال أثناء حدث القوس من 500 فولت إلى 250 فولت لكل غرفة، مما يسمح للنظام بالتعامل بسهولة مع الفولتية الإجمالية الأعلى.

ما هي العواقب التشغيلية لتخطي وصلة العبور الإيجابية وتوصيل ثلاثة سلاسل شمسية فردية منفصلة عبر الأعمدة الثلاثة الفردية؟

إذا قمت بتشغيل ثلاث سلاسل مستقلة من خلال هيكل قاطع واحد دون ربطها معًا في سلسلة، فيجب أن يظل الحد الأقصى لمعدل الجهد لكل سلسلة أقل من 250 فولت تيار مستمر. إذا تجاوزت أي سلسلة فردية هذه العتبة وتعرضت لخلل، فإن حجرتها ذات القطب الواحد سوف تفتقر إلى القدرة على تقسيم الجهد اللازمة لإخماد قوس الجهد العالي الناتج، مما يؤدي إلى تدمير السكن الداخلي.

كيف يؤثر التعرض المستمر للإشعاع الشمسي العالي على معايرة الشريط الداخلي ثنائي المعدن داخل حاوية مجمعة محكمة الغلق؟

تتم معايرة شرائطنا ثنائية المعدن عند خط أساس المصنع الخاضع للرقابة وهو 30 درجة مئوية. عندما يتم وضعه في صندوق مجمع خارجي غير مهواة حيث تعمل حرارة الشمس على دفع الظروف المحيطة الداخلية إلى 55 درجة مئوية، فإن الشرائط ثنائية المعدن الموجودة داخل قاطع الدائرة الكهربائية C65 3 Pole DC تتوسع قبل الأوان. يؤدي هذا إلى تقليل نقطة رحلة الحمل الزائد الحراري الفعلية إلى حوالي 83% إلى 85% من التيار الاسمي. ولمواجهة ذلك، يجب على المهندسين إما دمج فتحات التبريد السلبية أو زيادة حجم تصنيف الكسارة أثناء مرحلة التصميم الأولي للنظام.
