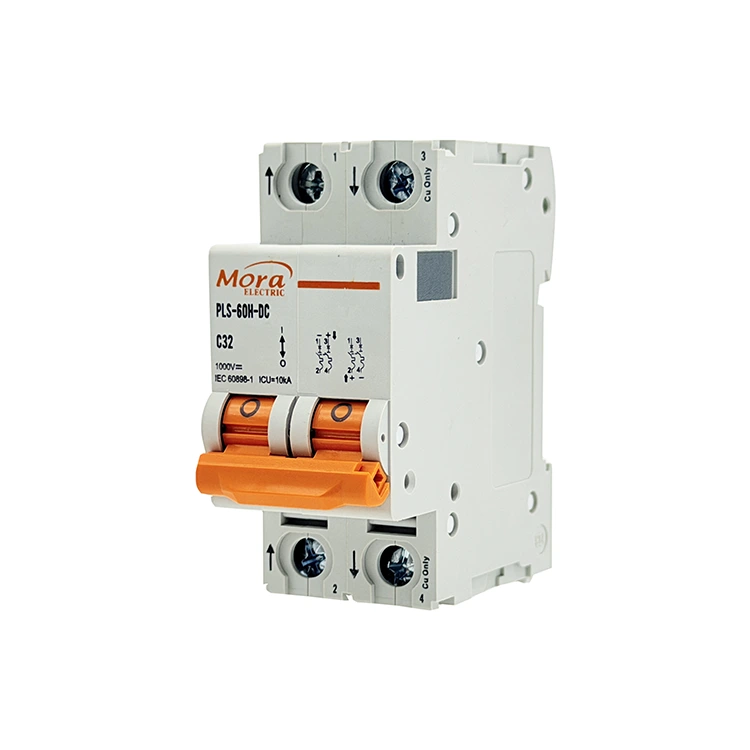

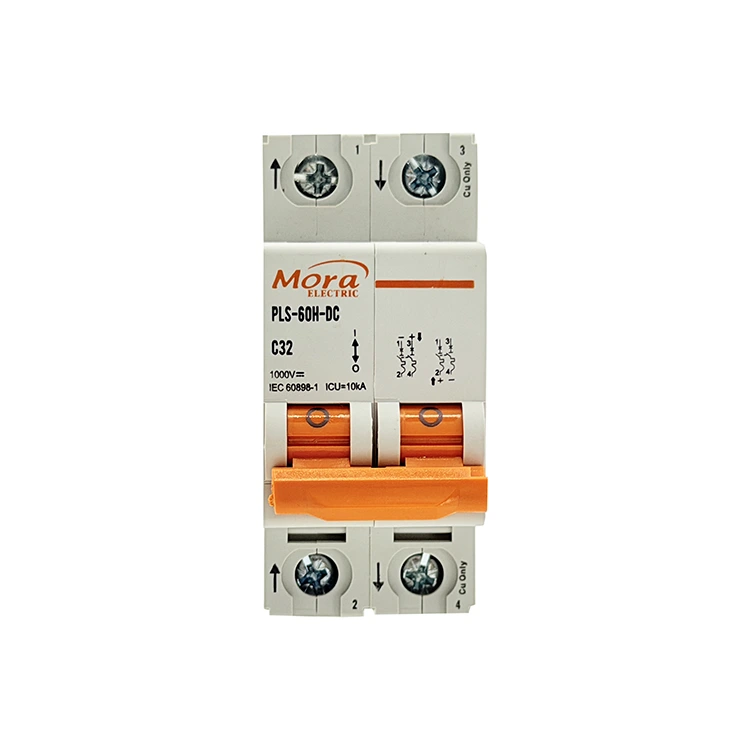

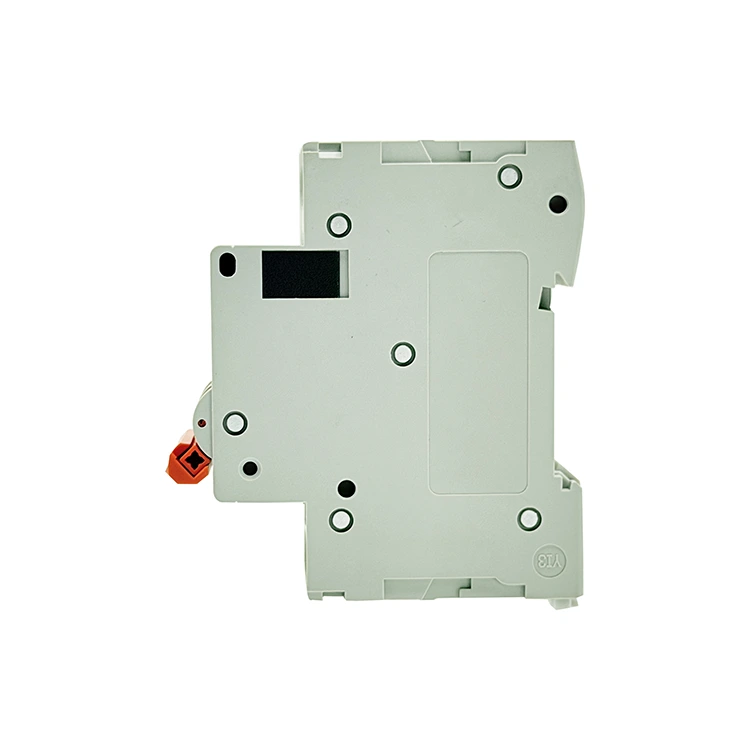

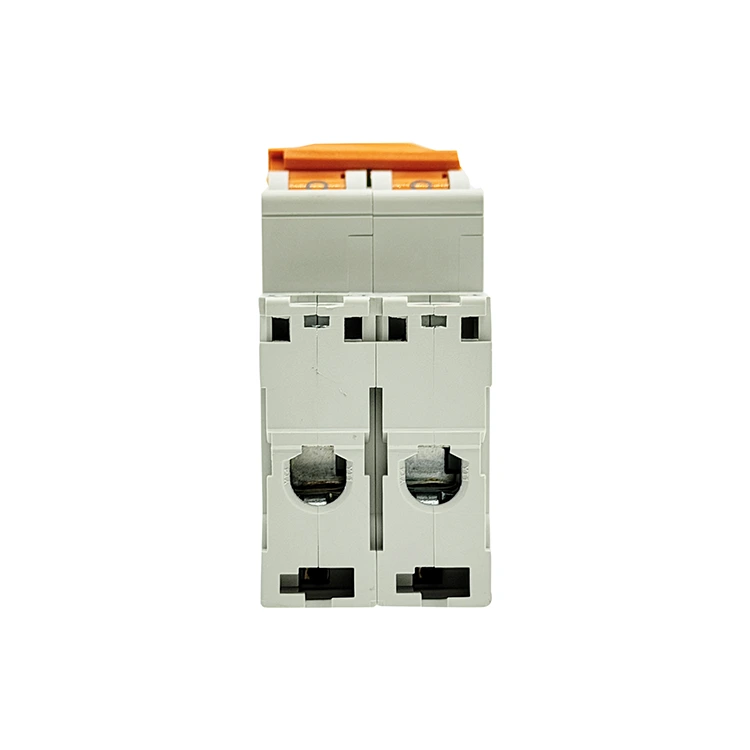

قاطع دائرة تيار مستمر C65 ثنائي القطب

باعتبارها مصنعًا موثوقًا به لقواطع دوائر التيار المستمر C65 2 Pole DC ومقرها في الصين، تقوم PUGAO (Mora) بتصنيع مفاتيح الجهد المنخفض متعددة الأقطاب المصممة لكسر الخطوط الموجبة والسالبة في وقت واحد؛ يعتمد هذا الكسارة الحرارية المغناطيسية 2P على اللحام النقطي الآلي وغرف القوس المغناطيسي المزدوجة عالية السعة للتعامل مع متطلبات الاتصالات والخلايا الكهروضوئية.

التعريف الفني

إن قاطع الدائرة C65 2 Pole DC عبارة عن جهاز أمان كهروميكانيكي متكامل مصمم لإدارة ومقاطعة حلقات التيار المباشر ذات الجهد العالي (DC) التي تصل إلى 500 فولت. في حين أن البدائل أحادية القطب لا تقطع سوى جانب واحد من الخط، فإن التكوين ثنائي القطب يتعامل مع الموصلات الإيجابية والسلبية في وقت واحد. يوفر انقطاع الخط المزدوج هذا عزلًا كلفانيًا كاملاً وهو أمر بالغ الأهمية للشبكات العائمة غير المؤرضة.

يقوم قاطع الدائرة المصغر 2P الخاص بنا بربط قطبين مستقلين بآلية الرحلة المشتركة الداخلية. إذا اكتشف أحد القطبين وجود خطأ، فسيتم فتح كلا الخطين على الفور، مما يمنع الجهد من التغذية العكسية عبر الموصل المتبقي.

مصفوفات الطاقة الشمسية الكهروضوئية العائمة 500 فولت

في المصفوفات الشمسية حيث يتم رفع جهد النظام لزيادة كفاءة العاكس، غالبًا ما يكون تأريض الخط السالب غير عملي. يتم توصيل قاطع الدائرة C65 2 Pole DC بالمخرجات الإيجابية والسلبية لسلسلة PV. ومن خلال عزل كلا القطبين، فإنه يزيل تمامًا مخاطر الصدمات المحتملة على الأرض أثناء حلقات الصيانة النهارية.

أنظمة تخزين طاقة البطارية ذات السعة العالية

غالبًا ما تعمل بنوك البطاريات الصناعية وتكوينات تخزين الطاقة الشمسية خارج الشبكة على إعدادات 120 فولت إلى 400 فولت تيار مستمر. لا يمكن لجهاز أحادي القطب أن يزيل بأمان خطأ أرضي مزدوج في هذه الدوائر. يضمن تنفيذ هذا النظام ثنائي القطب أن تؤدي الدوائر القصيرة في أي مكان في حاوية البطارية إلى إيقاف تشغيل نظيف وشامل.

البنية التحتية للشحن السريع للمركبات الكهربائية

تستخدم محطات الشحن السريع التجارية مسارات تيار مستمر عالية الجهد لنقل الطاقة إلى بطاريات المركبات. يعمل قاطع الدائرة هذا كنقطة عزل محلية بين الدائرة الفرعية للمقوم الداخلي وسلك التوزيع الأساسي، مما يمنح فنيي الخدمة طريقة ميكانيكية لقطع جميع خطوط الكهرباء مرة واحدة.

المواصفات الفنية

يتم التحقق من حدود الأداء والمواد الخام المذكورة أدناه من خلال مناضد عمل الاختبار الآلي في أرضية الإنتاج لدينا:

الفوائد التقنية لقاطع الدائرة الكهربائية ذو القطبين C65

1. ربط الرحلة المتزامن ثنائي القطب

عندما يحدث ماس كهربائي عالي الجهد على سكة واحدة، يمكن أن يؤدي ارتفاع الجهد غير المتماثل إلى إتلاف العاكسات أو خوادم البيانات الخاصة بك. يتميز قاطع الدائرة الكهربائية ذو القطبين C65 بقضيب رحلة ميكانيكي داخلي يربط كلا القطبين الداخليين. حتى في حالة حدوث دائرة قصر حصريًا على السكة الإيجابية، فإن الوصلة الداخلية تجبر كلا القطبين ميكانيكيًا على الفتح خلال 5 مللي ثانية، مما يزيل ناقلات الخطر المحتملة من الدائرة الفرعية بأكملها.

2. إطفاء القوس المغناطيسي الدائم المتصل بالسلسلة

تولد الفولتية العالية للتيار المستمر أقواسًا كهربائية أطول وأكثر كثافة عند فصل جهات الاتصال. ولمواجهة ذلك، يقوم قاطعنا 2P بتوجيه المسار الحالي من خلال حجرتين قوسيتين متميزتين على التوالي. تحتوي كل غرفة على مغناطيس دائم مدمج يستخدم القوة الكهرومغناطيسية لتمديد القوس ودفعه إلى شبكتي تبريد فولاذيتين فرديتين مكونتين من 9 ألواح. يعمل هذا التصميم ذو الحجرة المزدوجة على تقسيم الجهد القوسي، مما يؤدي إلى إخماد طاقة تيار مستمر تبلغ 500 فولت بشكل أسرع من التصميم أحادي القطب.

3. التصنيع الآلي والمعايرة المتسقة

يمكن أن تؤدي الاختلافات في التجميع الداخلي إلى تخلف أحد القطبين عن الآخر أثناء حدث الرحلة، مما يؤدي إلى اختلال توازن الخط العابر. تعمل PUGAO (Mora) على التخلص من هذا المتغير البشري عن طريق استخدام خط إنتاج مؤتمت بالكامل لقواطع الدائرة المصغرة الخاصة بنا. تتم إدارة التثقيب واللحام الموضعي ووضع المكونات الداخلية بواسطة آلات آلية، مما يضمن مقاومة داخلية متطابقة وتوقيت ميكانيكي متزامن عبر كلا القطبين.

الحلول الميدانية التشخيصية المشتركة

• يتعطل قاطع الدائرة فورًا عند تحويله إلى الوضع "ON". السبب الجذري: يوجد قصر مباشر بين أسلاك التوزيع الإيجابية والسلبية في اتجاه مجرى النهر، أو حدث خطأ تأريض في نظام غير مؤرض. الحل: عزل الكسارة. استخدم جهاز اختبار مقاومة العزل (megohmmeter) الموجود على مجموعة الأسلاك السفلية لتحديد موقع الموصلات القصيرة أو السترات العازلة المكسورة. تأكد من أن إجمالي التيار المستمر لا يتجاوز التصنيف الاسمي.

• يظهر ذوبان أو حرق موضعي على أحد المنافذ الطرفية السبب الجذري: لم يتم ربط المسمار الطرفي بعزم الدوران الموصى به أثناء التثبيت، أو تسببت أحجام الأسلاك غير المتطابقة في التفاف الخيوط النحاسية. الحل: قم بقطع أي أطراف كابل متفحمة أو مؤكسدة. أعد تجريد العزل، وأدخل قلب السلك النظيف بالكامل في المشبك الطرفي من نوع النفق، واستخدم أداة معايرة لعزم المسمار إلى 2.5 نيوتن متر.

الأسئلة الشائعة الفنية

لماذا يجب أن يستخدم نظام 500V DC قاطعًا ثنائي القطب بدلاً من توصيل قاطعين أحادي القطب جنبًا إلى جنب؟

تفتقر القواطع المستقلة أحادية القطب إلى الوصلة الميكانيكية الداخلية. في حالة حدوث خطأ، قد يفتح أحد الكسارات جزءًا من المللي ثانية قبل الآخر، أو قد يفشل أحد الكسارات في التعثر تمامًا. وهذا يترك السكة المقابلة نشطة بالكامل ويغذي الجهد الكهربي في النظام، مما يعرض أفراد الخدمة للخطر ويتسبب في تلف المعدات.

ماذا يحدث داخل غرف القوس المزدوج إذا كانت الخطوط الموجبة والسالبة الواردة متقاطعة؟

تعمل الأسلاك المتقاطعة على تغيير اتجاه الحلقة الحالية عبر المكونات الداخلية. عندما تنقطع نقاط الاتصال، ستقوم المغناطيسات الداخلية الدائمة بسحب القوس الكهربائي إلى الأسفل باتجاه آليات الإغلاق الميكانيكية بدلاً من دفعه إلى أعلى داخل شبكات التبريد الفولاذية. سوف يقوم القوس المحاصر بإذابة المكونات الداخلية والغطاء الخارجي PA66 بسرعة.

كيف تؤثر الحرارة المحيطة العالية داخل حاويات مجمع الطاقة الشمسية الخارجية على أداء هذا الجهاز ثنائي القطب؟

تمت معايرة عناصر الحمل الزائد الحراري ثنائية المعدن لدينا إلى خط أساس قياسي يبلغ 30 درجة مئوية. إذا أدت تهوية الصندوق السيئة مع الحرارة المحيطة إلى دفع درجات الحرارة الداخلية إلى 55 درجة مئوية، فإن العناصر الداخلية داخل قاطع الدائرة C65 2 Pole DC تتوسع قبل الموعد المحدد. يؤدي هذا إلى تحويل عتبة الرحلة الحرارية الفعالة إلى ما يقرب من 83% من قيمة لوحة الاسم المقدرة، الأمر الذي يتطلب إما تهوية نشطة أو تخفيض الحمل المستهدف.
