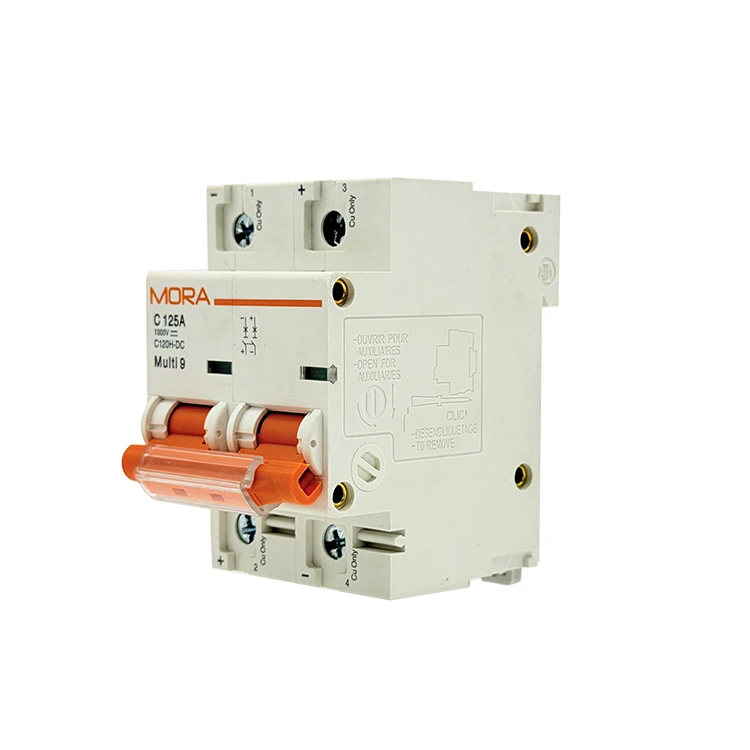

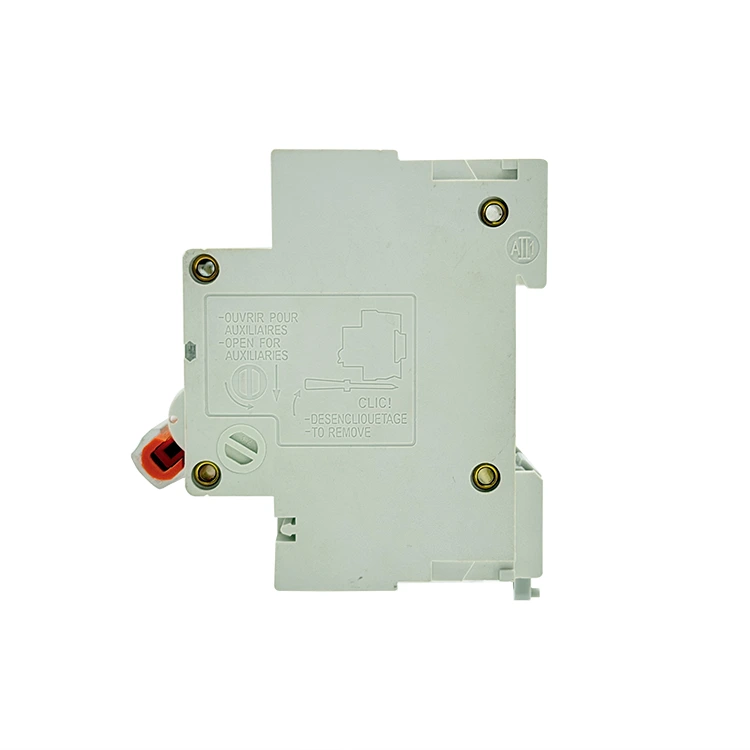

قاطع الدائرة الكهربائية المصغر من سلسلة NC 2P DC

باعتبارها مصنعًا متقدمًا لقواطع الدائرة المصغرة NC Series 2P DC ومقرها في الصين، تنتج PUGAO (Mora) مفاتيح حماية عالية الأداء ثنائية القطب تتميز بقدرات كسر محسنة وإطار معياري مبسط. تستخدم كل وحدة لحام موضعي آلي ومسارات قوسية مزدوجة ذات مغناطيس دائم محسّنة لحماية الاتصالات الحيوية وتخزين الطاقة والبنية التحتية التجارية للطاقة الشمسية.

ما الذي يجعل سلسلة NC مختلفة عن قواطع التيار المستمر القياسية؟

تتطور شبكات التيار المستمر الصناعية بسرعة، وتتجه نحو كثافات طاقة أعلى وتكوينات أكثر إحكامًا للخزانة. في حين أن القواطع السكنية التقليدية تتنازل عن التبديد الحراري عند تقليصها، فإن قاطع الدائرة المصغرة NC Series 2P DC يتميز ببنية هيكلية داخلية مُعاد تصميمها تم تصميمها خصيصًا للعمليات التجارية عالية الموثوقية.

من خلال دمج العزل المادي ثنائي القطب في هيكل معياري موفر للمساحة، تعمل سلسلة NC على تقليل مساحة اللوحة الأمامية داخل لوحات التوزيع مع توسيع مسافات الزحف الداخلية - أقصر مسار على طول سطح مادة عازلة بين جزأين موصلين - لمنع أخطاء التتبع المحلية.

محاور تجميع الطاقة الشمسية عالية الكثافة

تتطلب أجهزة الطاقة الشمسية الحديثة مكونات مدمجة لتناسب المزيد من مدخلات السلسلة في حاويات خارجية أصغر. تسمح سلسلة NC بتجميع المصفوفات النظيفة جنبًا إلى جنب، وإدارة كل من قضبان الإرجاع الإيجابية والسلبية لسلسلة تيار مستمر بقدرة 600 فولت داخل ملف تعريف مبيت مدمج دون التضحية بالتهوية ذات الخلوص الجانبي.

بنوك بطاريات الاتصالات المركزية

مع أنظمة الاتصالات التي تعمل على بطاريات احتياطية ثابتة ذات جهد منخفض إلى متوسط، فإن إزالة الخلل دون إسقاط الحامل بأكمله يعد أمرًا حيويًا. يوفر قاطع الدائرة المصغر هذا حماية مستقلة للدائرة الفرعية، حيث يعزل سلاسل البطارية الفردية أو وحدات الشحن على الفور بينما تظل العمليات المجاورة حية.

مواصفات المواد

تمثل المصفوفة الهندسية التالية معلمات التشغيل الأساسية التي تم التحقق منها عبر خطوط اختبار المصنع الآلية لدينا:

كيف تحقق سلسلة NC قدرة كسر تبلغ 10 كيلو أمبير؟

1. قنوات انفجار مغناطيسية مزدوجة القوة

عند الفولتية العالية التي تصل إلى 600 فولت تيار مستمر، يمكن أن يتحول رسم القوس الكهربائي بسهولة إلى حدث بلازما قوسي مستدام يذيب تمامًا وصلات قاطع الدائرة القياسية. يكافح قاطع الدائرة المصغرة NC Series 2P DC هذا الأمر من خلال مغناطيس دائم مزدوج عالي القوة مدمج على جانبي كل مسار اتصال. عندما تتفكك نقاط الاتصال، تخلق هذه المغناطيسات مجالًا مغناطيسيًا اتجاهيًا يعمل على تمديد القوس على الفور، مما يجبره على التخلص من الوسادات الفضية وينفخه في شلال قوسي فولاذي شديد التحمل مكون من 11 لوحة حيث يتم تقسيمه وتبريده في غضون 4.5 مللي ثانية.

2. وصلة متقاطعة للرحلة الميكانيكية عالية السرعة

إن تقسيم القضبان الموجبة والسالبة عبر قطبين مختلفين يعني أن كلا المسارين يجب أن يفتحا في نفس الوقت تمامًا. تستخدم سلسلة NC شريط رحلة داخلي متقاطع يعمل على قفل الآليتين الميكانيكيتين معًا. في حالة حدوث خطأ في التيار الزائد على الجانب الموجب، يقوم الشريط الداخلي بفصل القطب السالب ميكانيكيًا في نفس اللحظة بالضبط، مما يوفر عزلًا كلفانيًا كاملاً ويمنع التغذية الخلفية الخطيرة للجهد.

3. لحام البقعة والمعايرة الآلية بالليزر

يقدم تجميع المكونات اليدوي اختلافات هيكلية يمكن أن تسبب مقاومة داخلية غير متساوية بين القطبين. تعمل PUGAO (Mora) على التخلص من هذا المتغير البشري من خلال تصنيع سلسلة NC على خط إنتاج الكسارات الدقيقة الآلي بالكامل. تعمل آلات اللحام النقطي المتقدمة بالليزر على قفل القطع النحاسية والمعادن الثنائية والملفات المغناطيسية في محاذاة هندسية دقيقة، مما يضمن مقاومة داخلية متوازنة ومطابقة منحنيات الرحلة عبر كل مجموعة إنتاج.

بروتوكول التثبيت الميداني

1. التحقق من الجهد الصفري:إلغاء تنشيط الحلقة. افتح جميع مفاتيح فصل الطاقة الشمسية أو وصلات عزل البطارية. استخدم مقياسًا رقميًا متعددًا لاختبار كل من الكابلات الواردة الموجبة والسالبة، مع التأكد من وجود 0 فولت قبل إدخال الأسلاك في المنافذ الطرفية.

2. التقط على السكك الحديدية DIN:مرفق السكك الحديدية. قم بتعليق الدعامة الخلفية العلوية لإطار سلسلة NC على سكة DIN قياسية مقاس 35 مم. اضغط لأسفل بقوة على الحافة السفلية للغلاف حتى يتم تثبيت شريط التمرير البلاستيكي المحمل بنابض بإحكام في موضعه مقابل السكة.

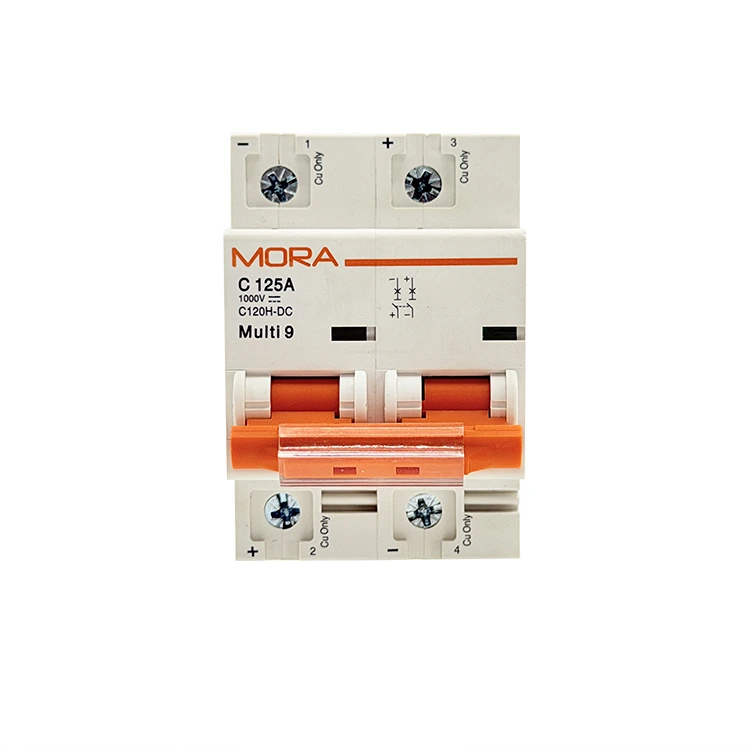

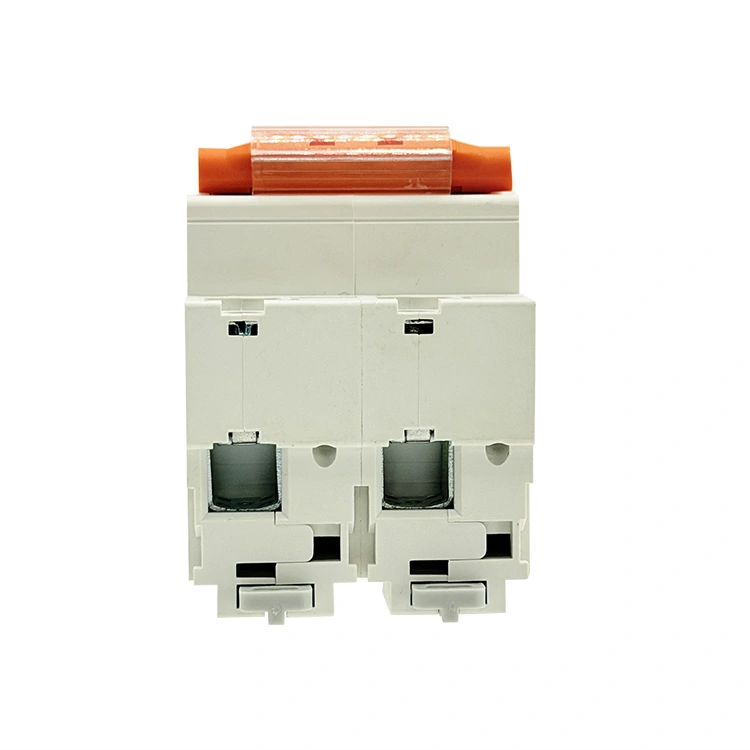

3. محاذاة علامات القطبية:مطابقة القطبية. افحص الرمزين (+) و(-) المختومين على الوجه الأمامي لقاطع الدائرة الكهربائية المصغر من سلسلة NC Series 2P DC. قم بتوصيل الكابل الموجب الوارد بأعلى القطب 1 (المميز بالسالب) والكابل السالب الوارد بالجزء العلوي من القطب 2 (المميز بالسالب). تحذير: يؤدي عكس هذا التخطيط إلى منع المغناطيسات الداخلية من دفع القوس إلى قنوات التبريد.

4. مسامير محطة عزم الدوران:اتصال آمن. أدخل قلوب الأسلاك النحاسية المجردة بشكل نظيف بالكامل في مشابك النفق المسننة. باستخدام مفك عزم الدوران المعاير، قم بربط البراغي الطرفية إلى 2.0-2.5 نيوتن متر. تولد التوصيلات الطرفية السائبة حرارة موضعية تؤدي إلى التعثر الحراري المبكر.

الأسئلة الشائعة حول التطبيق

ما الذي يجعل قدرة كسر سلسلة NC 10 كيلو أمبير أكثر أمانًا من بدائل 6 كيلو أمبير القياسية لأنظمة البطاريات؟

يمكن لبنوك البطاريات توفير تيارات دائرة قصر هائلة خلال أجزاء من الثانية أثناء حدوث خطأ مباشر. يمكن للكسارة التي تم تصنيفها بـ 6 كيلو أمبير فقط أن تتعرض للحام التلامسي أو تمزق الغلاف إذا تجاوزت طاقة العطل حدودها الميكانيكية. يضمن تصنيف 10 كيلو أمبير الذي تمت ترقيته لقاطع الدائرة المصغرة NC Series 2P DC إمكانية مسح هذه الدوائر القصيرة للبطارية عالية الطاقة بأمان دون إتلاف مبيت القاطع أو إتلاف المكونات القريبة.

هل يمكن توصيل الكسارة NC Series 2P في حلقة متسلسلة للتعامل مع الفولتية العالية للتيار المستمر؟

نعم. إذا تجاوز جهد نظامك تصنيف القطب الواحد، فيمكنك تشغيل الموصل الموجب عبر كلا القطبين على التوالي (الدخول إلى أعلى القطب 1، والقفز من أسفل القطب 1 إلى أعلى القطب 2، والخروج من أسفل القطب 2). يؤدي هذا إلى تقسيم الجهد الإجمالي عبر حجرتين قوسيتين منفصلتين، مما يسمح للقاطع بإدارة الفولتية الإجمالية الأعلى بأمان.

كيف ينبغي لمهندسي التصميم أن يأخذوا في الاعتبار الحرارة المحيطة العالية داخل العبوات الخارجية المغلقة؟

تتم معايرة الشرائط الداخلية ثنائية المعدن عند خط الأساس القياسي للمصنع وهو 30 درجة مئوية. عند تركيبها داخل صندوق مجمع خارجي غير مهواة حيث تؤدي الحرارة المحيطة وأشعة الشمس المباشرة إلى ارتفاع درجات الحرارة الداخلية إلى 55 درجة مئوية، فإن العناصر ثنائية المعدن تتمدد مسبقًا. يؤدي هذا إلى تقليل نقطة الرحلة الحرارية الفعلية إلى ما يقرب من 83% إلى 85% من التيار المقنن. لمنع التعثر المزعج، يجب على المهندسين إما دمج فتحات التبريد السلبية أو زيادة حجم تصنيف الكسارة من خلال تطبيق جداول تخفيض الحرارة الحرارية القياسية.
