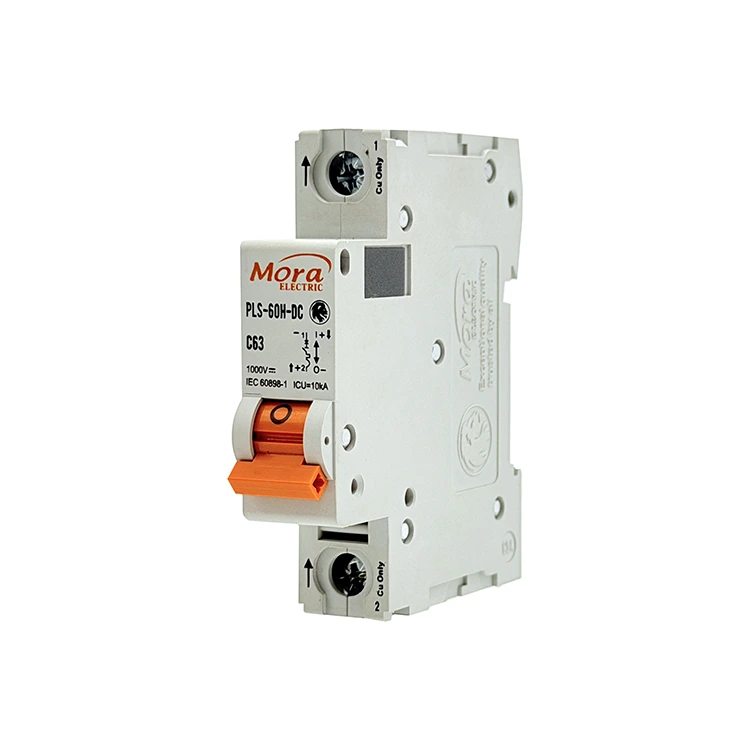

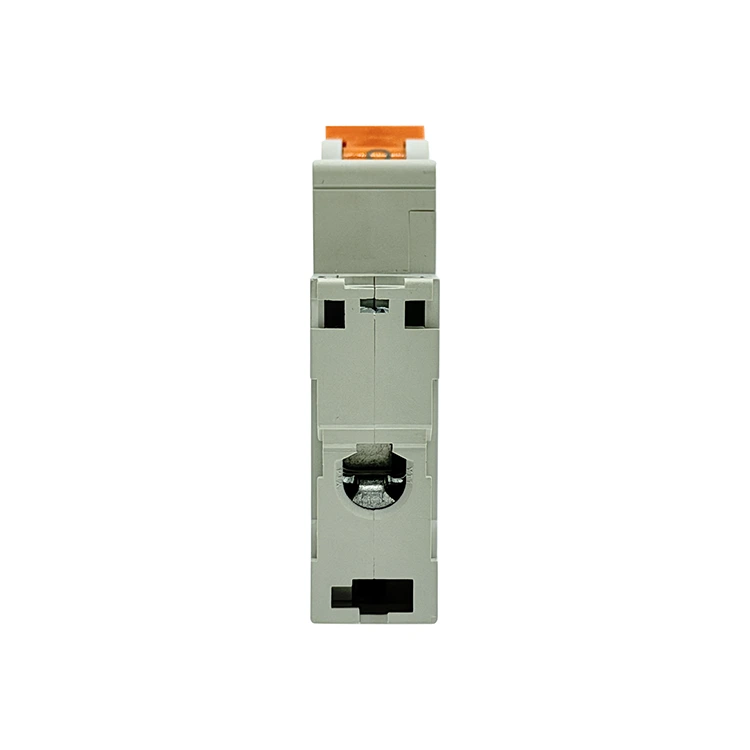

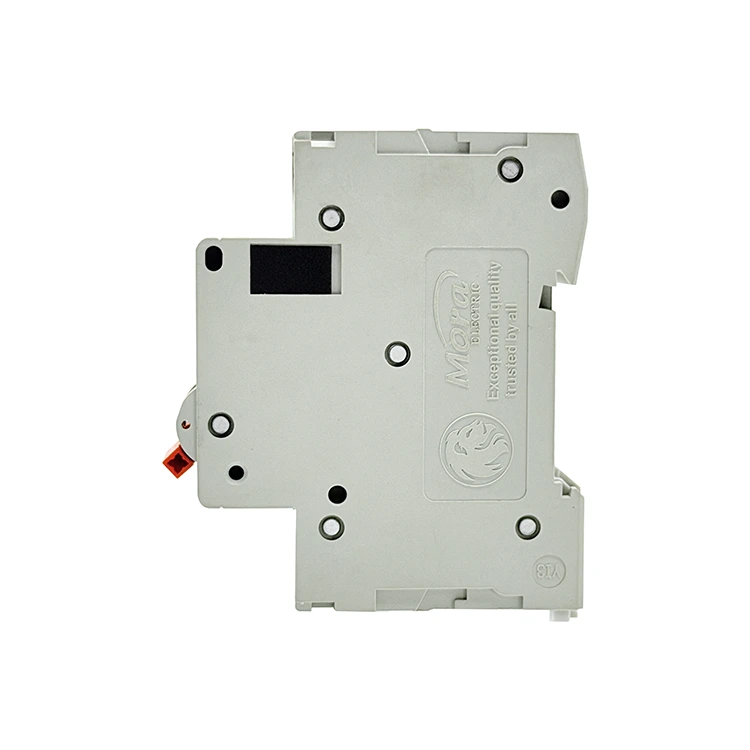

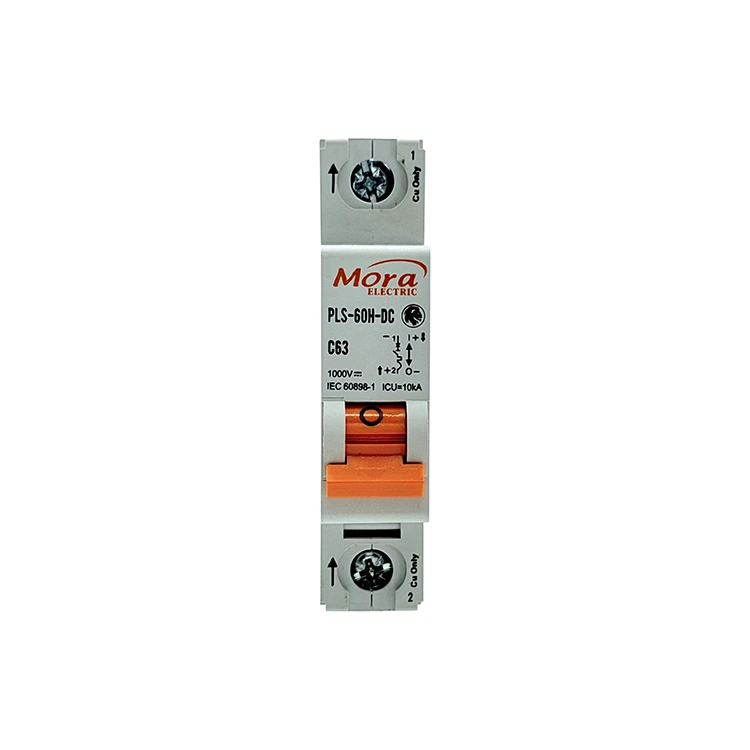

قاطع الدائرة الكهربائية C65 ذو القطب الواحد

تعمل PUGAO (العلامة التجارية: Mora) كمصنع متخصص لقواطع دوائر التيار المستمر C65 1 Pole DC في الصين، حيث توفر مفاتيح أحادية القطب للخدمة الشاقة مصممة خصيصًا لتطبيقات التيار المستمر؛ يتميز الكسارة الحرارية المغناطيسية 1P بنظام إطفاء القوس المغناطيسي الدائم للتخلص من حرق التلامس في سلاسل الطاقة الشمسية وشبكات الاتصالات.

التعريف الفني والتطبيقات العملية

قاطع الدائرة الكهربائية ذو القطب الواحد C65 هو مفتاح ميكانيكي مصمم لحماية الحلقات الكهربائية ذات الطور الواحد للتيار المستمر. على عكس خطوط التيار المتردد (AC)، تفتقر حلقة التيار المستمر إلى نقطة عبور صفرية طبيعية. عندما يتم فتح نقاط الاتصال تحت الحمل، يكون القوس الكهربائي الناتج مستمرًا ومستقرًا للغاية.

يقوم قاطعنا أحادي القطب بعزل السكة الإيجابية لدائرة التيار المستمر، باستخدام القوة الميكانيكية المستهدفة والتسارع المغناطيسي لكسر العيوب قبل أن تتسبب في تلف حراري على مستوى النظام.

أنظمة الطاقة الشمسية الكهروضوئية

في المصفوفات الشمسية السكنية والتجارية، تنتج سلاسل الألواح الفردية جهدًا مستمرًا للتيار المستمر. يتم تركيب قاطع الدائرة هذا داخل صناديق التجميع في طبقة الإخراج (تتراوح من 12V إلى 250V DC). إنه يعزل الأوتار الفردية، ويمنع أخطاء التيار العكسي أو شورتات الأسلاك من الانتشار عبر المجموعة الشمسية.

مراكز بيانات الاتصالات وأنظمة UPS

تعمل أجهزة الاتصالات الحديثة على أنظمة النسخ الاحتياطي للبطارية من 48 فولت إلى 110 فولت. يوفر قاطع الدائرة C65 ذو القطب الواحد حماية مستهدفة لرفوف المعدات الفردية، مما يعزل حالات فشل المكونات المحلية دون انقطاع الطاقة عن أنظمة الشبكات المجاورة.

الأتمتة الصناعية

تستخدم حلقات التحكم DC الصناعية المحلية وأنظمة معالجة المواد ودوائر إدارة بطاريات المركبات الكهربائية الداخلية قواطع أحادية القطب لإنشاء مناطق طاقة متميزة ومعزولة بأمان بين وحدات الشحن وتخزين البطارية الأساسي.

المواصفات الفنية

توضح المصفوفة التالية حدود التشغيل الموحدة وتركيبات المواد التي تم التحقق منها على مقاعد اختبار مراقبة الجودة لدينا:

المزايا التقنية الأساسية

1. إطفاء القوس المغناطيسي 5 ميلي ثانية

يمكن لأقواس التيار المباشر أن تدمر نقاط الاتصال النحاسية خلال جزء من الثانية إذا تركت دون رادع. لحل هذه المشكلة، يشتمل قاطع الدائرة الكهربائية ذو القطب الواحد C65 على مغناطيسين داخليين دائمين. عندما يحدث خطأ وتنفصل نقاط الاتصال، يقوم المجال المغناطيسي بإبعاد القوس عن أسطح التلامس ويدفعه إلى شبكة تبريد فولاذية مكونة من 9 ألواح. تقوم الشبكة بتقسيم وتبريد وإطفاء القوس خلال 5 مللي ثانية، مما يقلل من تآكل الأسطح الملامسة.

2. التحكم في التحميل الزائد متعلق بنظام المعدنين عالي الدقة

تؤدي الأحمال الزائدة المستمرة إلى تدهور عزل الأسلاك تدريجيًا، مما يؤدي إلى خطر نشوب حريق شديد. تستخدم PUGAO (Mora) شرائح ثنائية المعدن معايرة تتكون من معدنين مرتبطين بمعدلات تمدد حراري مختلفة. يعمل التيار الزائد المستمر على تسخين الشريط، مما يؤدي إلى انحناءه بشكل متوقع وتشغيل رافعة الرحلة. يمنع هذا الإعداد الميكانيكي الرحلات الخاطئة الناتجة عن طفرات قصيرة في بدء التشغيل مع ضمان العزل الموثوق به أثناء الأحمال الزائدة الحقيقية.

3. اللحام البقعي الآلي

يمكن أن يؤدي التجميع الداخلي اليدوي إلى مقاومة اتصال متغيرة ونقاط تعثر غير متناسقة. تستخدم منشأة الإنتاج الخاصة بنا خط تجميع آلي مجهز بوحدات لحام نقطي آلية. من خلال تثبيت القطع النحاسية الداخلية وآليات التعثر في مواضع دقيقة، فإننا نضمن مقاومة داخلية موحدة عبر جميع عمليات الإنتاج، مما يمنع ارتفاع درجة الحرارة الموضعية داخل خزانات التوزيع.

التثبيت الميداني

1. عزل مصدر الطاقة:إعداد السلامة. افتح مفتاح فصل الطاقة الشمسية الأساسي أو كتلة مصهر عزل البطارية في اتجاه المنبع. استخدم مقياسًا رقميًا متعددًا تمت معايرته للتحقق من وجود 0V على الخط الوارد قبل تركيب جهاز C65 1 Pole DC Circuit Breaker.

2. قم بالتأمين على السكك الحديدية DIN:تجميع الضميمة. قم بتثبيت قاعدة الكسارة على سكة DIN القياسية مقاس 35 مم. تأكد من تثبيت مشابك التثبيت العلوية والسفلية المحملة بنابض بإحكام في موضعها، مما يمنع الحركة عند تشغيل مقبض التبديل.

3. محاذاة مؤشرات القطبية:خطوة حاسمة. قواطع التيار المستمر هي اتجاهية. حدد موقع المؤشرين (+) و(-) المختومين بجوار المنافذ الطرفية. يجب أن يدخل سلك الإمداد الإيجابي الوارد إلى محطة الإدخال الإيجابية المحددة. عكس هذه الأسلاك يمنع المغناطيس الداخلي من سحب القوس الكهربائي إلى شبكة التبريد.

4. محطات موصل عزم الدوران:التحقق النهائي. أدخل الموصلات النحاسية المجردة بشكل نظيف في أطراف النفق. استخدم مفك براغي عزم الدوران معايرًا لتشديد البراغي الطرفية إلى 2.0-2.5 نيوتن متر. تتسبب التوصيلات السائبة في تسخين موضعي وتعثر حراري سابق لأوانه.

الأسئلة الشائعة الفنية والهندسية

لماذا لا يمكن استخدام قاطع التيار المستمر أحادي القطب هذا في خط توزيع التيار المتردد القياسي؟

يعتمد نظام قمع القوس الداخلي على المغناطيس الدائم الاتجاهي. في نظام التيار المتردد، يتناوب التيار بشكل مستمر في الاتجاه 50 أو 60 مرة في الثانية. يعمل هذا التيار المتناوب على دفع القوس نحو الخارج باتجاه الغلاف البلاستيكي بدلاً من دخوله إلى الداخل داخل شبكة التبريد الفولاذية، مما يتسبب في فشل ذريع للغلاف.

ما الذي يسبب تشوه أو ذوبان قاطع التيار المستمر إذا تم عكس قطبية الأسلاك عن طريق الخطأ أثناء التثبيت الميداني؟

عندما يتم عكس القطبية، يقوم المجال المغناطيسي الداخلي بطرد القوس الكهربائي بعيدًا عن شبكة التبريد ويثبته مباشرة فوق نقاط اتصال سبائك الفضة. يولد القوس المحصور درجات حرارة موضعية تتجاوز 1000 درجة مئوية، مما يؤدي إلى إذابة الآليات الداخلية وغلاف البوليمر PA66 بدلاً من إخماده بأمان.

كيف تغير درجة حرارة التشغيل المحيطة داخل صندوق التجميع المحكم عتبة التعثر الحراري؟

تتم معايرة شرائطنا ثنائية المعدن لدرجة حرارة محيطة أساسية تبلغ 30 درجة مئوية. إذا وصلت درجة الحرارة الداخلية لصندوق التوزيع المغلق إلى 50 درجة مئوية بسبب ضوء الشمس المباشر، فإن الشريط ثنائي المعدن الموجود داخل قاطع الدائرة الكهربائية C65 1 Pole DC يسخن مسبقًا، مما يؤدي إلى تعثره بنسبة 85% إلى 90% تقريبًا من التيار المقدر المختوم. بالنسبة للبيئات ذات درجات الحرارة المرتفعة، نوصي بتخفيف الحمل أو ضبط معلمة التحديد لأعلى.
