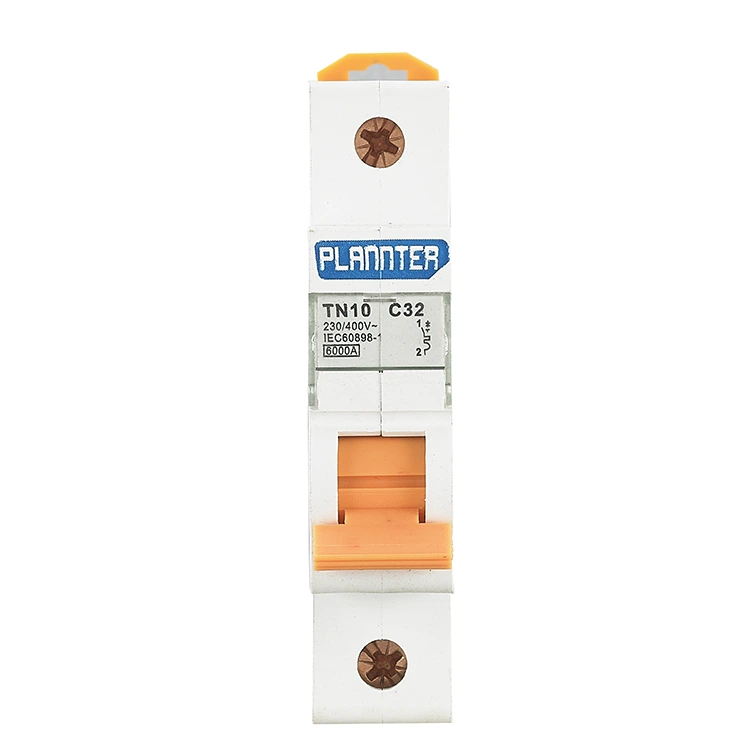

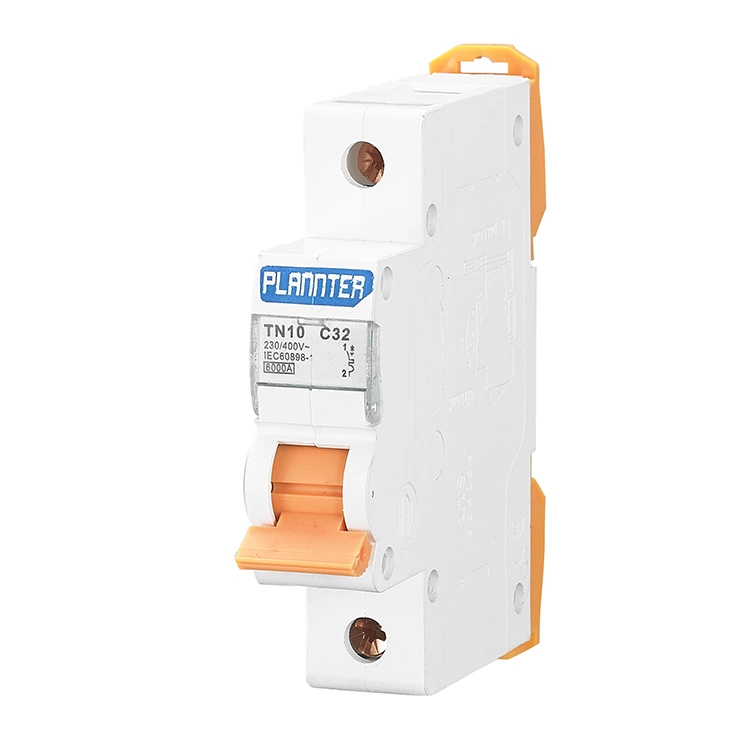

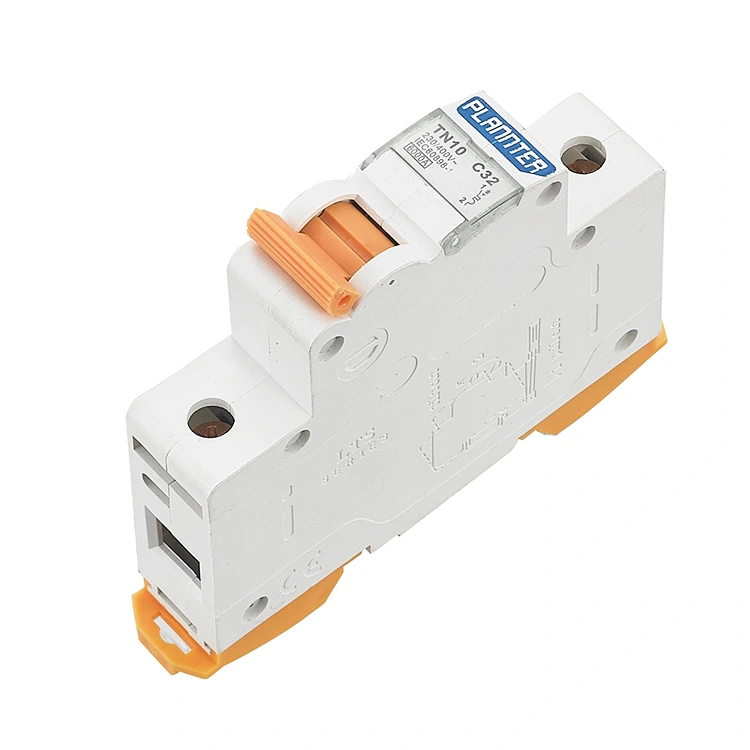

قواطع الدائرة لحماية الدائرة القصيرة

قواطع الدائرة لحماية الدائرة القصيرة عبارة عن جهاز توزيع طاقة منخفض الجهد. وهي مجهزة بجهاز إطفاء القوس الذي يحمي الدائرة بشكل فعال. في البيئات المنزلية والصناعية، تلعب قواطع الدائرة دورًا مشابهًا لمجموعة المكونات الكهربائية مثل مفاتيح السكين والصمامات والمرحلات الحرارية لضمان التشغيل الآمن للدوائر.

مبدأ العمل

داخليًا، يتميز قاطع الدائرة بآليتين وقائيتين أساسيتين: شريط ثنائي المعدن مصمم لمعالجة الأحمال الزائدة التدريجية، وملف كهرومغناطيسي مخصص للتعامل مع الدوائر القصيرة. لضمان فصل الدائرة تلقائيًا خلال أجزاء من الثانية، يقوم الجهاز بتنفيذ التسلسل التشغيلي التالي عند تشغيله:

الاستشعار اللحظي: عند حدوث ماس كهربائي، يتدفق تيار هائل عبر الملف الموجود داخل قاطع الدائرة.

توليد القوة المغناطيسية: وفقًا لمبادئ الحث الكهرومغناطيسي، فإن هذا التيار العالي بشكل استثنائي يولد على الفور مجالًا مغناطيسيًا قويًا للغاية.

التأثير الميكانيكي: تعمل القوة الناتجة عن هذا المجال المغناطيسي كمطرقة ثقيلة، مما يوفر تأثيرًا فوريًا على آلية التعثر.

قطع الاتصال السريع: يتم فتح نقاط التلامس الكهربائية بالقوة خلال أجزاء من الثانية، مما يؤدي إلى مقاطعة تدفق التيار فجأة وبالتالي منع ذوبان الأسلاك بسبب الحرارة الشديدة أو اشتعال النيران.

أنواع أعمدة قواطع الدائرة

1. قواطع الدائرة أحادية القطب: تحتوي قواطع الدائرة لحماية الدائرة القصيرة على جهة اتصال تحويل واحدة فقط وتستخدم بشكل أساسي للدوائر أحادية الطور، مثل دوائر الإضاءة أو المقابس في المنزل.

2. قواطع دوائر ثنائية القطب: تحتوي قواطع الدائرة ذات القطب المزدوج على اتصالين للتبديل للتحكم في الطور والأسلاك المحايدة. تُستخدم قواطع الدائرة ثنائية القطب عادةً في السيناريوهات التي تحتاج فيها إلى التحكم في كل من الطور والأسلاك المحايدة في نفس الوقت، مثل أدوات التحكم في المحركات أو أنظمة الطاقة ثنائية الطور.

3. قواطع الدائرة الكهربائية ذات 3 أقطاب: تحتوي قواطع الدائرة ثلاثية الأقطاب على ثلاث نقاط اتصال تتحكم في ثلاثة أسلاك منفصلة الطور، مثل المعدات التجارية والصناعية، والتي تتطلب تحكمًا متزامنًا في ثلاثة خطوط طاقة منفصلة لضمان توزيع الحمل بشكل آمن ومتوازن.

المزايا

1. قواطع الدائرة الكهربائية لحماية الدائرة القصيرة هذه تعتمد طريقة تركيب السكك الحديدية DIN القياسية 35mm، وتتبنى آلية تحرير مزدوجة حرارية مغناطيسية عالية الدقة للتعامل مع تيار التدفق الفوري.

2. تصميم نظام العزل المحسن لمنع تقادم العزل الناتج عن الإجهاد الحراري على المدى الطويل.

3. جهد العزل المقدر يصل إلى AC400V، مع حماية من الجهد الزائد، ومناسب لتوليد الطاقة الكهروضوئية وشبكة توزيع الطاقة المعقدة؛

4. من 6A إلى 63A الخيارات الحالية المقدرة، والتصميم المدمج والمعياري، لتلبية الإضاءة السكنية والمآخذ والمحركات والأنظمة الكهروضوئية وغيرها من السيناريوهات المختلفة لطلب الحمل.

5. المنتج يدعم خدمة OEM/ODM، والتي تلبي متطلبات التوزيع في الخارج وتخصيص العلامة التجارية. حصل مصنع PUGAO (Plannter Electric) على شهادة نظام الجودة الدولية ISO9001.

سيناريوهات التطبيق

تُستخدم قواطع الدائرة الكهربائية من PUGAO لحماية الدائرة القصيرة عبر أنظمة الطاقة السكنية والتجارية والصناعية، مما يوفر حماية موثوقة لمجموعة واسعة من الإعدادات.

1. أنظمة توزيع الطاقة السكنية

تستخدم في دوائر الإضاءة، ومنافذ الطاقة، والأجهزة المنزلية؛ في حالة حدوث ماس كهربائي بسبب تقادم الأسلاك أو أعطال الأجهزة، يقومون بقطع مصدر الطاقة بسرعة لمنع احتراق الأسلاك أو اندلاع حريق.

2. أنظمة الطاقة للمباني التجارية

قواطع الدائرة لدينا مناسبة لأنظمة توزيع الطاقة في الأماكن التجارية مثل مراكز التسوق ومباني المكاتب والفنادق. يتم تطبيقها على كل من الدوائر الرئيسية والفرعية، فهي تمنع الدوائر القصيرة من التسبب في انقطاع التيار الكهربائي على نطاق واسع أو تلف المعدات.

3. المعدات الصناعية وخطوط الإنتاج

يتم نشرها عبر أنواع مختلفة من الآلات الصناعية والمحركات الكهربائية وخطوط الإنتاج الآلية؛ فهي تقطع الطاقة بسرعة في حالة تعطل المعدات أو حدوث خلل في الأسلاك، وبالتالي تمنع تلف المعدات وانقطاع الإنتاج مع تقليل تكاليف الصيانة ومخاطر التوقف.

4. كبائن توزيع الطاقة وأنظمة التحكم

يمكن تركيبها داخل خزانات توزيع الطاقة ولوحات التحكم لتكون بمثابة مكونات حماية أساسية، مما يوفر حماية مركزية من قصر الدائرة لدوائر متعددة. وتستخدم هذه عادة في المشاريع الهندسية وتجميعات المعدات الكهربائية المتكاملة.

5. البيئات الحالية ذات الدائرة القصيرة العالية

بالنسبة للدوائر الموجودة بالقرب من المحولات أو مصادر إمداد الطاقة - أو في المناطق الأخرى التي تتميز بمستويات تيار دائرة قصر عالية - حيث تكون قواطع الدائرة ذات قدرة قطع عالية مطلوبة، فإن هذا المنتج بمثابة خيار مثالي.

التعليمات

س: هل حماية الدائرة القصيرة والحماية من الحمل الزائد هما نفس الشيء؟

ج: لا. على الرغم من أنهما مدمجان عادةً في نفس قاطع الدائرة الكهربائية، إلا أنهما يعملان وفقًا لمبادئ مختلفة. حماية الزائد ضد الأحمال الزائدة لفترات طويلة، والاعتماد على تراكم الحرارة؛ تعمل حماية الدائرة القصيرة على الحماية من التيارات اللحظية عالية الشدة، بالاعتماد على قوى الجذب المغناطيسي.

س: لماذا تتمتع بعض قواطع الدائرة بتصنيف 6 كيلو أمبير، بينما يتم تصنيف البعض الآخر بـ 15 كيلو أمبير؟

ج: هذا يدل على قدرة الكسر. تصنيف 6 كيلو أمبير يعني أن الحد الأقصى لتيار الدائرة القصيرة الذي يمكن قطعه بأمان هو 6000 أمبير. إذا تجاوز تيار الدائرة القصيرة الفعلي هذه القيمة، فقد ينفجر قاطع الدائرة. تتطلب المواقع ذات قدرات المحولات الأكبر قواطع دوائر ذات قدرات كسر أعلى؛ قبل الاختيار، يرجى السماح لـ PUGAO بتزويدك بالتوصيات المهنية أو حلول التصميم المخصصة.

س: هل يمكنني تنظيف قاطع الدائرة الكهربائية؟ كيف يجب علي المضي قدما؟

ج: نعم، ولكن يجب التأكد من فصل التيار الكهربائي بشكل كامل مسبقاً.

يرجى استخدام قطعة قماش جافة لمسح الغبار من الهيكل، مع الحرص على منع جزيئات الغبار من الدخول إلى غرفة إطفاء القوس.

محظور تمامًا: لا تستخدم المذيبات الكيميائية أو الماء لتنظيف الهيكل البلاستيكي، لأن ذلك قد يؤثر على أداء المواد المقاومة للهب أو يتسبب في حدوث دوائر قصيرة داخلية.
