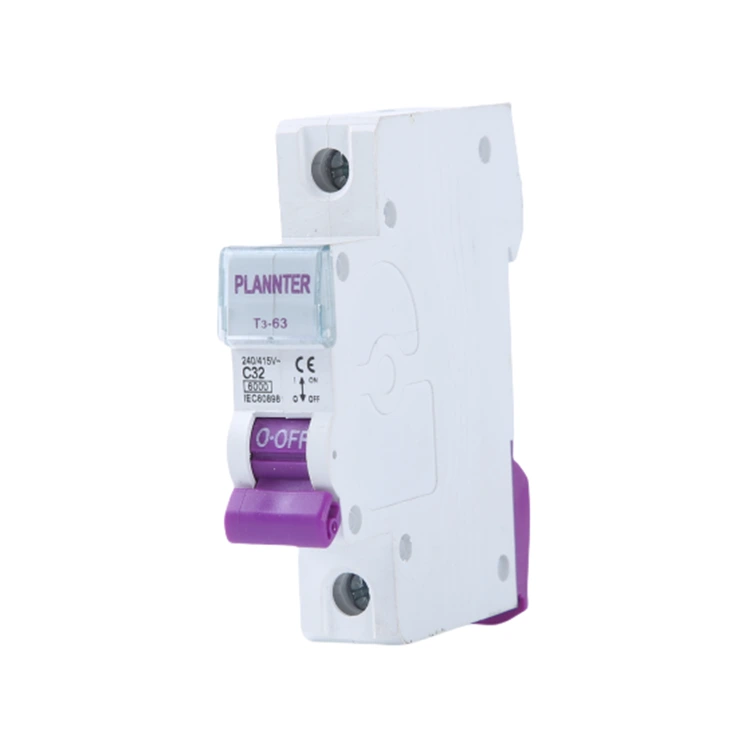

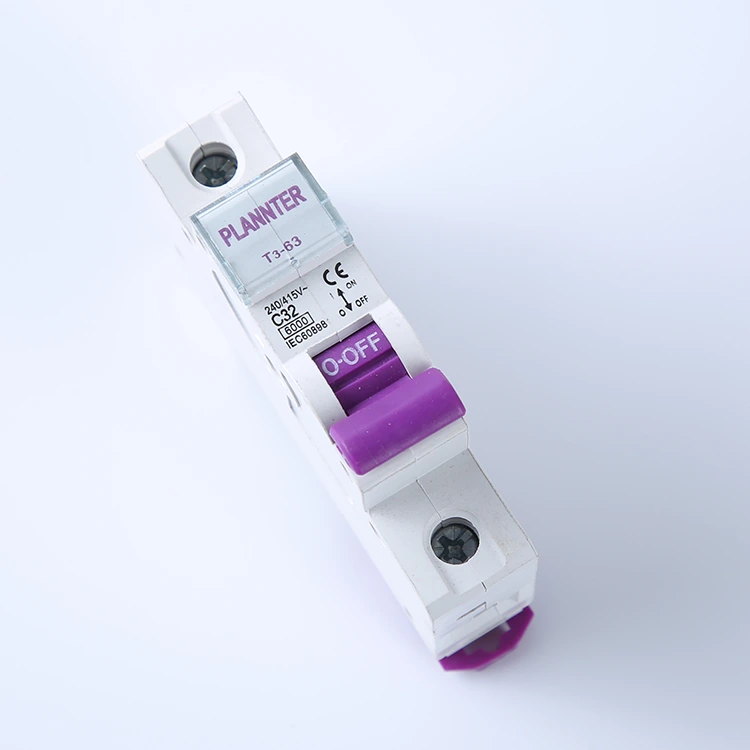

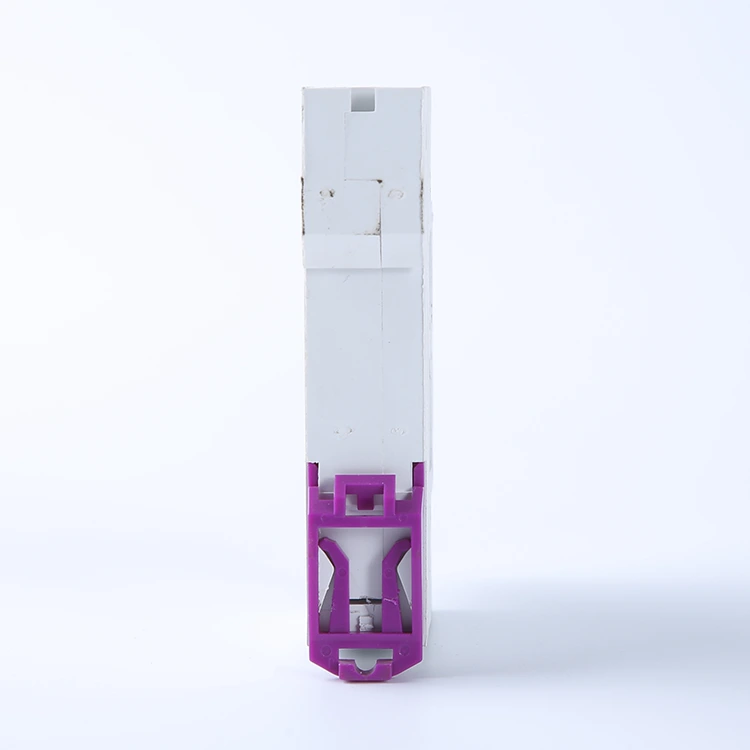

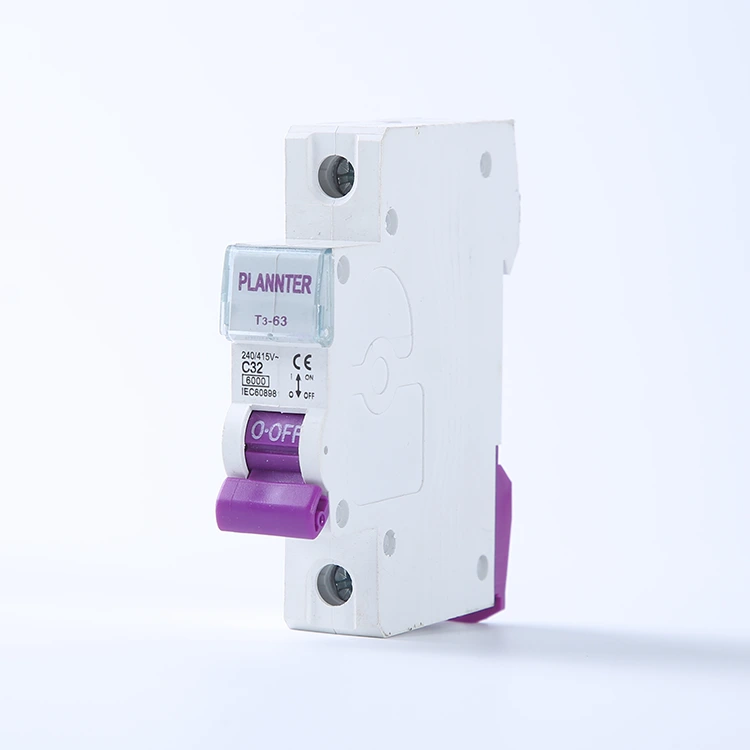

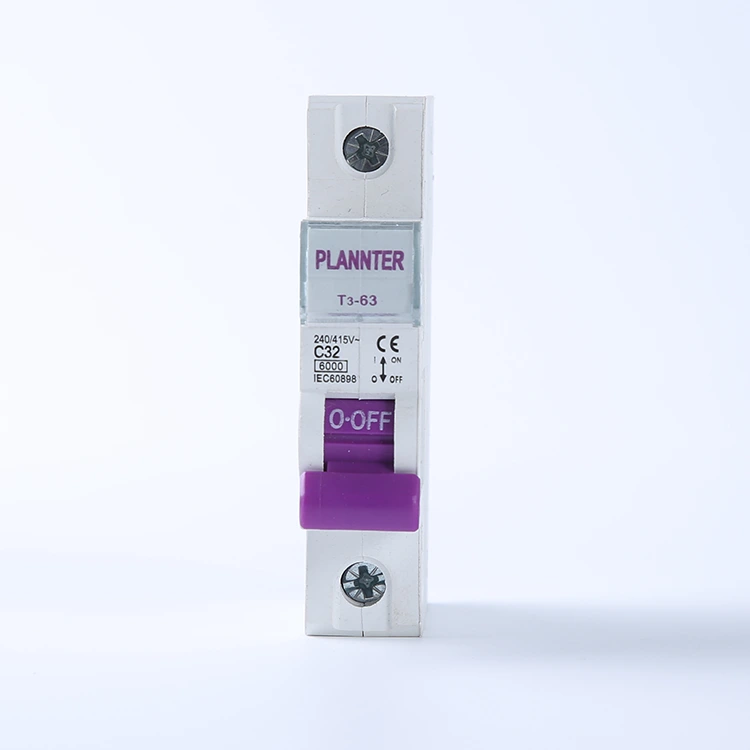

1 قاطع دائرة التيار المتردد

PUGAO (Plannter Electric) هي شركة مصنعة وموردة محترفة في الصين، باعتبارها واحدة من منتجاتنا المتقدمة، قاطع دائرة التيار المتردد ذو القطب الواحد هذا مناسب لدوائر التيار المتردد 50 هرتز، 230 فولت (أحادية الطور)، مما يوفر الحماية ضد الأحمال الزائدة والدوائر القصيرة. إنها أقل تكلفة وتستخدم بشكل رئيسي في دوائر الجهد المنخفض وهي مصممة لحماية المعدات الكهربائية والسلامة الشخصية عن طريق قطع الدائرة.

ما هو قواطع دوائر أحادية القطب؟

شركة PUGAO متخصصة في قواطع الدائرة، وقاطع دائرة التيار المتردد ذو القطب الواحد هو أحد أنواع منتجاتنا. مزاياها الأساسية هي صغر حجمها والحد الأدنى من متطلبات مساحة التثبيت.

1P، أو أحادي القطب، يشير إلى قاطع دائرة يحتوي على كتلة طرفية واحدة فقط، يستخدم للتحكم في سلك حي أحادي الطور. إنها مناسبة لدوائر الإضاءة المنزلية العادية أو المعدات منخفضة الطاقة، وتحمي الدائرة من الأحمال الزائدة والدوائر القصيرة وغيرها من الأعطال الكهربائية المحتملة. إنه خيار منخفض التكلفة نسبيًا وفعال من حيث التكلفة، ولدينا مشاريع تتضمن العديد من تطبيقات توزيع الطاقة السكنية والتجارية والصناعية.

ومع ذلك، يرجى ملاحظة ما يلي: عند اختيار قاطع الدائرة الكهربائية، تحتاج أيضًا إلى مراعاة الوضع الفعلي واختيار جهاز الحماية المناسب ذو القطب الواحد أو متعدد الأقطاب. لا تختار بشكل أعمى على أساس المزايا أو السعر.

الوظائف الأساسية

يوفر قاطع دائرة التيار المتردد ذو القطب الواحد حماية فعالة لدوائر التيار المتردد أحادية الطور من خلال الحماية الحرارية والمغناطيسية المزدوجة.

1. حماية الزائد

يدمج قاطع الدائرة شريط ثنائي المعدن عالي الدقة. عندما يتم توصيل عدد كبير جدًا من الأجهزة بالدائرة، مما يتسبب في تجاوز التيار للقيمة المقدرة، فإن الحرارة الناتجة عن التيار تتسبب في انحناء الشريط ثنائي المعدن.

تعمل وظيفة التعثر المتأخر هذه على تحديد الأحمال الزائدة المستمرة بدقة، مما يمنع الطبقة العازلة للأسلاك من الاحتراق التلقائي بسبب درجات الحرارة المرتفعة لفترة طويلة.

2. حماية ماس كهربائى لحظية

يشتمل المنتج على ملف كهرومغناطيسي عالي الأداء. في حالة حدوث دائرة كهربائية قصيرة، يؤدي الارتفاع اللحظي في التيار إلى توليد مجال مغناطيسي قوي، مما يؤدي إلى تشغيل ذراع الرحلة في غضون ثوانٍ.

من خلال تصميمنا واختبارنا، يحقق قاطع الدائرة أحادي القطب سرعة استجابة بمستوى مللي ثانية، مما يؤدي إلى قطع الطاقة فور حدوث شرارة كهربائية. وهذا لا يحمي الدائرة فحسب، بل يحمي أيضًا الأجهزة المنزلية الذكية باهظة الثمن والخوادم ومعدات التحكم الصناعية من التلف المفاجئ.

3. نظام إطفاء القوس عالي الكفاءة

بالإضافة إلى تصميم الحماية الحرارية والمغناطيسية، فإن قاطع الدائرة AC هذا مُجهز أيضًا بشبكة إطفاء القوس المعدني متعددة الطبقات. يتم سحب القوس الكهربائي المتولد عند لحظة الانفصال بسرعة إلى الشبكة من أجل التجزئة والتبريد والإطفاء.

نظام إطفاء القوس يقلل بشكل فعال من تآكل التلامس. بفضل عملية اللحام النقطي المؤتمتة بالكامل من PUGAO، أصبحت نقاط الاتصال أكثر متانة، وتحافظ على مقاومة اتصال منخفضة للغاية وموصلية ممتازة حتى بعد رحلات الأعطال المتعددة.

الميزات الرئيسية لقاطع دائرة التيار المتردد PUGAO

نحن نقدم خدمة حلول مخصصة وندعم جهد العزل العالي الذي يصل إلى 400 فولت تيار متردد لتوفير العزل الكهربائي والحماية ضد التسرب.

يمكننا تقديم حلول مرضية وفقًا لمتطلبات المعلمة الخاصة بك. يمكن توفير قواطع دوائر 6A-63A، على سبيل المثال، مثل نظام الطاقة الشمسية، أو توزيع الطاقة السكنية للحياة اليومية.

لا داعي للقلق بشأن السلامة، والسلامة العالية، إذا كان الجهد الزائد سوف يقطع مصدر الطاقة تلقائيًا، ويقلل من خطر الحريق.

إن قواطع دوائر التيار المتردد ذات القطب الواحد لدينا كلها متوافقة مع شهادات المصنع CE وCCC وISO. تم اختبار كل عملية إنتاج بدقة لتلبية معايير الجودة الدولية.

استكشاف الأخطاء وإصلاحها الشائعة والحلول

توفر PUGAO، باعتبارها الشركة المصنعة لقواطع دوائر التيار المتردد ذات القطب الواحد، خدمات الدعم الفني ذات الصلة. يتوفر التوجيه الفني عن بعد في حالة ظهور مشكلات في المنتج. سيتم تضمين تعليمات التثبيت والصيانة الكاملة، بما في ذلك الأخطاء والحلول الشائعة، مع تسليم المنتج الخاص بك.

1. التعثر المتكرر غير المبرر لقواطع الدائرة الكهربائية

الأسباب المحتملة: الزائد أو ارتفاع درجة الحرارة المحيطة بشكل مفرط.

تتجاوز الطاقة الإجمالية للأجهزة المتصلة بالخط القيمة المقدرة لقاطع الدائرة، أو أن قاطع الدائرة يعمل في صندوق توزيع مغلق وعالي الحرارة لفترة طويلة، مما يتسبب في تعثر اللوحة المعدنية للحماية الحرارية قبل الأوان.

حل: يرجى التحقق من تحميل الخط. نوصي بالترقية إلى تيار ذي تصنيف أعلى والتأكد من توافق قطر السلك.

إذا كانت العوامل البيئية هي السبب، فإننا نوصي بتحسين تهوية صندوق التوزيع. تم تصميم منتجات PUGAO مع أخذ ارتفاع درجة الحرارة في الاعتبار. إذا كانت البيئة قاسية، فيرجى الاتصال بنا للحصول على تعديلات التكيف المناسبة أثناء مرحلة الاختيار وتطوير الحلول.

2. ارتفاع درجة الحرارة أو رائحة الاحتراق في المحطات الطرفية

الأسباب المحتملة: تجعيد فضفاض أو قطر السلك غير صحيح.

تزيد البراغي السائبة من مقاومة التلامس؛ تتسبب الأسلاك الرفيعة في ارتفاع درجات الحرارة عند نقطة الاتصال تحت التيار العالي. كل من هذه الحالات يمكن أن تؤدي إلى مشاكل.

حل: افصل التيار الكهربائي على الفور، وتحقق من مسامير الأسلاك وأعد ربطها. تستخدم منتجاتنا أطرافًا سميكة من نوع النفق مع عزم دوران عالي التصميم؛ نوصي باستخدام مفك براغي معزول احترافي للربط بالقيمة القياسية. تأكد من إدخال السلك بالكامل في الفتحة الطرفية دون وجود قلب سلكي مكشوف.

3. لا يمكن إغلاق المقبض أو تحريكه لأعلى

الأسباب المحتملة: دائرة قصر مستمرة أو قفل الآلية.

لا تزال هناك دائرة كهربائية قصيرة في الدائرة. ترفض آلية الرحلة المغناطيسية الإغلاق بالقوة حفاظًا على السلامة، أو قد تتضرر غرفة إطفاء القوس الداخلي بسبب زيادة التيار الكبيرة.

حل: لا تجبر الدائرة على الإغلاق في هذه الحالة! أولاً، تحقق من وجود دوائر قصيرة في الأجهزة النهائية أو تلف الأسلاك.

إذا كان لا يزال من غير الممكن إغلاق الدائرة بعد استبعاد الأخطاء الخارجية، فهذا يعني أن قاطع الدائرة 1P AC قد أكمل مهمته الوقائية. لمزيد من التأكد من حالة المنتج، قد يكون من الضروري استبداله. اتصل بالمخطط.

4. لا تتمتع المعدات النهائية بالطاقة بعد إغلاق المفتاح

الأسباب المحتملة: توصيلات غير صحيحة أو عطل في الآلية الداخلية.

يتم عكس الخطوط الواردة والصادرة، أو يكون مشبك السلك على العزل؛ على الرغم من أن المقبض في وضع التشغيل، إلا أن نقاط الاتصال الداخلية لا تكون مغلقة.

حل: استخدم مقياسًا متعددًا لقياس الجهد عند المحطات الصادرة وتحقق مما إذا كان مشبك السلك يضغط على عزل السلك.

يخضع كل منتج من منتجات PUGAO لاختبار القطبية والاستمرارية على طاولة عمل آلية. إذا استمر انقطاع التيار الكهربائي على الرغم من توصيل الأسلاك بشكل صحيح، فيرجى الاتصال بفريق الدعم الفني لدينا.

التعليمات:

هل تقبل خدمة مخصصة؟

نعم، لدينا أكثر من 10 سنوات من الخبرة في صناعة قواطع دوائر التيار المتردد ذات القطب الواحد. نحن نقدم خدمة OEM/ODM ويمكننا طباعة شعار علامتك التجارية على المنتجات. يمكننا أيضًا توفير حلول مخصصة وفقًا لرسوماتك ومتطلبات المعلمات.

كم من الوقت هو مهلة التسليم الخاصة بك؟

يعتمد ذلك على متطلبات وكمية المنتجات التي تشتريها.
