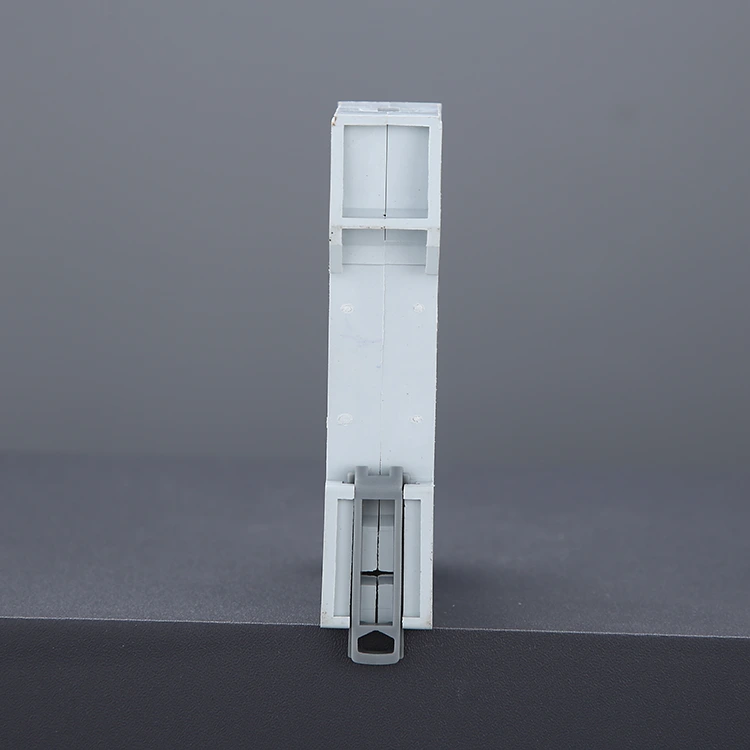

قاطع دائرة تيار متردد 3P 32A

قاطع دائرة التيار المتردد PUGAO 3P 32A، هو جهاز كهربائي منخفض الجهد مصمم لدوائر التيار المتردد ثلاثية الطور، وله ثلاثة أقطاب حماية مستقلة. يمكنه مراقبة التغيرات الحالية في الدائرة في الوقت الفعلي، عندما يكون هناك حمل زائد ودائرة كهربائية قصيرة وظروف غير طبيعية أخرى، يمكنه قطع الدائرة بسرعة وتلقائية، وتجنب بشكل فعال تلف المعدات والحرائق وحوادث السلامة الأخرى، وفي نفس الوقت في صيانة الدائرة أو فحصها، يمكنه تحقيق عزل موثوق للدائرة، لحماية سلامة المشغل. نحن مصنع محترف، ولدينا تكنولوجيا إنتاج ناضجة، ورقابة صارمة على الجودة وخبرة غنية في التجارة الخارجية، ومنتجاتنا تتبع بدقة المعايير الدولية IEC.

الميزات الرئيسية

1. الحماية المتزامنة ثلاثية المراحل

يتحكم قاطع دائرة التيار المتردد 3P 32A في المراحل L1 وL2 وL3 في نفس الوقت؛ في حالة حدوث خطأ في أي مرحلة واحدة، يتم فصل جميع المراحل الثلاث في وقت واحد، وبالتالي منع تلف المعدات الناجم عن مرحلة واحدة (التشغيل في ظل فقدان المرحلة).

2. الحماية المزدوجة: الزائد وماس كهربائى

الحماية من التحميل الزائد: يمنع ارتفاع درجة حرارة المعدات الناتج عن التدفق الزائد للتيار لفترات طويلة.

حماية من قصر الدائرة: يقطع مصدر الطاقة على الفور في حالة حدوث زيادة مفاجئة في التيار.

3. مناسبة للمعدات ثلاثية الطور ذات الطاقة المتوسطة

تم تصميم تصنيف 32A للأحمال متوسطة الطاقة، مثل المحركات الصغيرة، ودوائر التحكم في المعدات الصناعية، وأنظمة تكييف الهواء التجارية، والدوائر الفرعية لخزانة التوزيع.

4. التصميم المعياري والقدرة على التكيف الهندسي العالي

لقد اعتمدت PUGAO تصميمًا موحدًا لهذا المنتج، مما يجعله مثاليًا للتركيب داخل خزانات التوزيع أو لوحات التحكم. إنها مناسبة تمامًا للنشر على نطاق واسع في المشاريع الهندسية، مما يوفر سهولة الصيانة والاستبدال.

3P 32A مقابل المحولات السكنية 1P/2P: الاختلافات الأساسية

باعتبارنا مصنعًا محترفًا لقواطع دوائر التيار المتردد، فإننا نقدم كلا من الأجهزة الصناعية 3P 32A والنماذج السكنية. لتحديد الخيار الأفضل لاحتياجاتك الخاصة، يجب عليك مراعاة المتطلبات العملية لمشروعك؛ وبدلاً من ذلك، يمكنك أن تبدأ بالتعرف على الاختلافات الأساسية بين النوعين.

طلب:

نظام توزيع الطاقة الصناعية: يتم استخدام قاطع دائرة التيار المتردد 3P 32A هذا في المفتاح الرئيسي وحماية الفروع للوحات مفاتيح المصنع وصناديق الطاقة في ورشة العمل لحماية المعدات الحيوية مثل المحركات والمحولات.

المباني التجارية: في نظام توزيع الطاقة لمراكز التسوق ومباني المكاتب والفنادق لضمان سلامة إمدادات الطاقة للإضاءة وتكييف الهواء والمصاعد وغيرها من المعدات.

بنية تحتية: يتم تطبيقه على أنظمة توزيع الطاقة في المستشفيات والمدارس والمطارات والمحطات وغيرها من الأماكن العامة الهامة.

مجال الطاقة الجديد: يتم استخدام قاطع دائرة التيار المتردد 3P 32A كمعدات حماية جانبية للتيار المستمر والتيار المتردد في أنظمة توليد الطاقة الشمسية وتوليد طاقة الرياح.

المعدات الميكانيكية: كمفتاح رئيسي للطاقة ومفتاح حماية المحرك للمعدات الصناعية الكبيرة

توصيات الاختيار والتثبيت

▷ التحقق من الجهد: قبل اختيار قاطع دائرة التيار المتردد 3P 32A، تأكد من أن أجهزتك تعمل على مصدر طاقة ثلاثي الطور 380 فولت/400 فولت. إذا كنت تستخدم جهازًا أحادي الطور بجهد 220 فولت، فلا تستخدم قاطع دائرة 3P.

▷ مطابقة مقياس الأسلاك: بالنسبة لتيار 32 أمبير، يوصى باستخدام كابلات نحاسية مقاس 6 مم² (للمسافات القصيرة) أو كابلات مقاس 10 مم² (للمسافات الطويلة). لا تستخدم أبدًا أسلاكًا صغيرة الحجم؛ يؤدي القيام بذلك إلى خطر احتراق الأسلاك قبل أن تتاح لقاطع الدائرة الكهربائية فرصة التعثر.

▷ اتصال سلك محايد: لا تحتوي قواطع الدائرة القياسية 3P على طرف مخصص للسلك المحايد. إذا كانت أجهزتك تتطلب اتصالاً محايدًا، فيرجى توصيل السلك المحايد مباشرة بقضيب التوصيل المحايد داخل صندوق التوزيع الخاص بك، متجاوزًا قاطع الدائرة بالكامل. إذا كان التطبيق الخاص بك يتطلب من قاطع الدائرة فصل الخط المحايد، فيرجى شراء قاطع الدائرة 4P (3P+N) أو الاتصال بـ PUGAO للحصول على إرشادات احترافية محددة لاختيار المنتج.

التعليمات

س: كيف يعمل قاطع الدائرة ثلاثي الأقطاب الخاص بك من حيث قدرة القطع؟

ج: عادة ما تكون تيارات الدائرة القصيرة في البيئات الصناعية أكثر كثافة من تلك الموجودة في البيئات السكنية. تأتي منتجات PUGAO ذات 3 أقطاب و32 أمبير بشكل قياسي بقدرة كسر تبلغ 6000 أمبير. حتى في حالة حدوث عطل صناعي شديد في الدائرة القصيرة، يمكن لغرفة إطفاء القوس الداخلية للقاطع أن تقمع القوس الكهربائي بسرعة، مما يضمن بقاء الهيكل سليمًا ويحمي أمان خزانة التوزيع بأكملها.

س: هل يمكن لقاطع الدائرة ذو 3 أقطاب أن يكون بمثابة المفتاح الوارد الرئيسي لمصدر طاقة ثلاثي الطور؟

ج: نعم يجوز؛ ومع ذلك، يرجى التأكد من أن تكوين القطب يلبي متطلباتك المحددة. تقدم PUGAO سلسلة DZ47 شاملة، تغطي جميع المواصفات المعيارية التي تتراوح من قطب واحد إلى 4 أقطاب. جميع المنتجات حاصلة على شهادة ISO9001 وهي قادرة على تلبية الاحتياجات الرئيسية للتحكم في توزيع الطاقة لمختلف الإعدادات — بدءًا من ورش العمل الصغيرة وحتى محلات السوبر ماركت التجارية الكبيرة. نحن ندعوك للاتصال بنا في أي وقت لتقديم الطلب.
