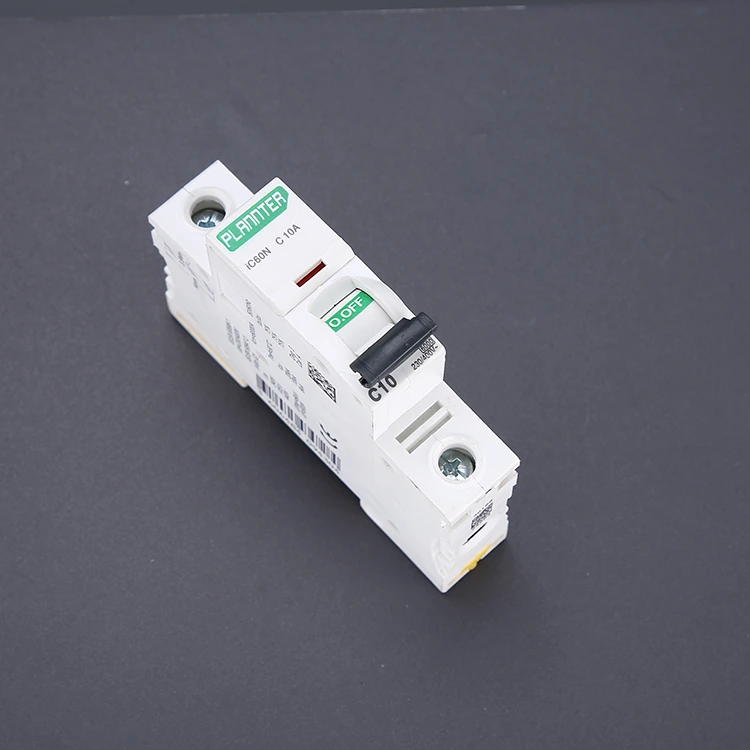

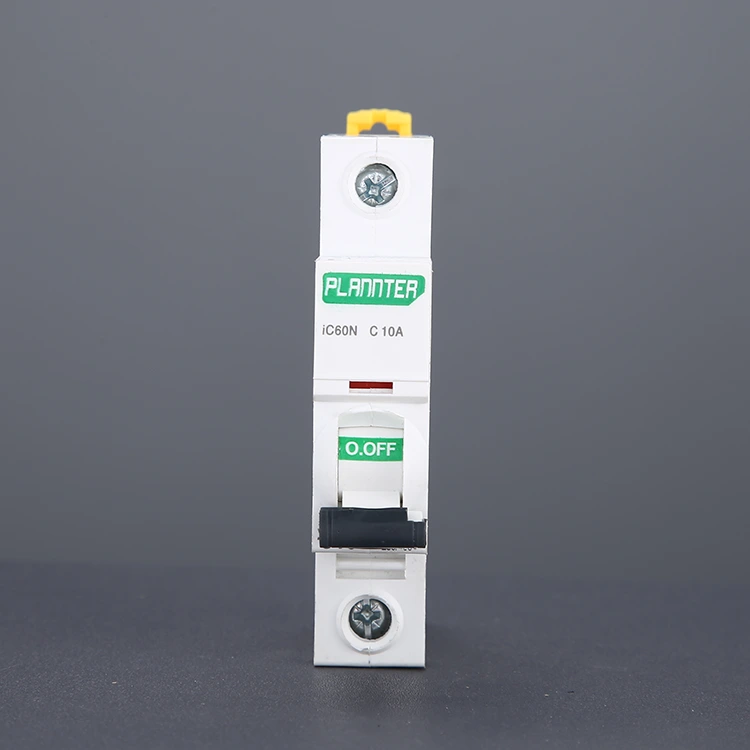

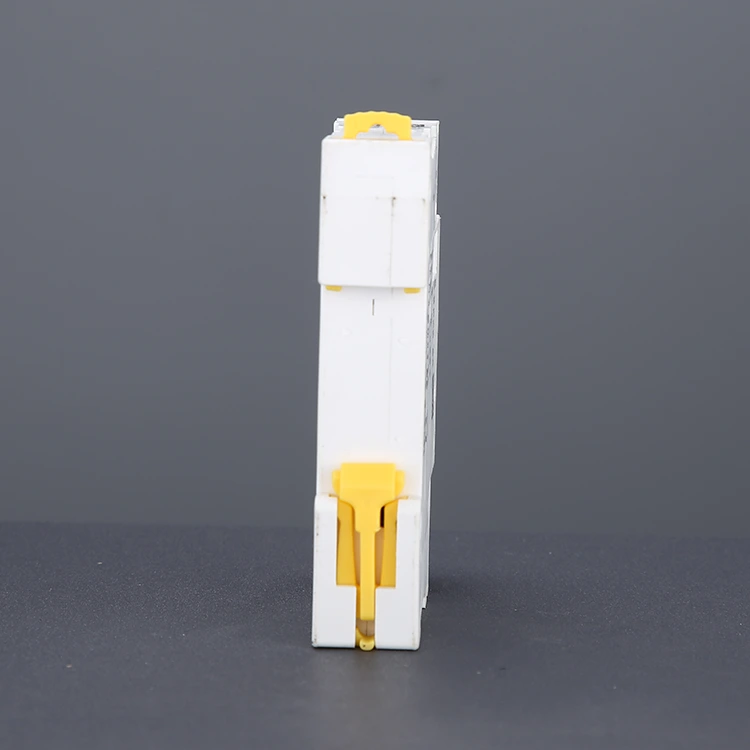

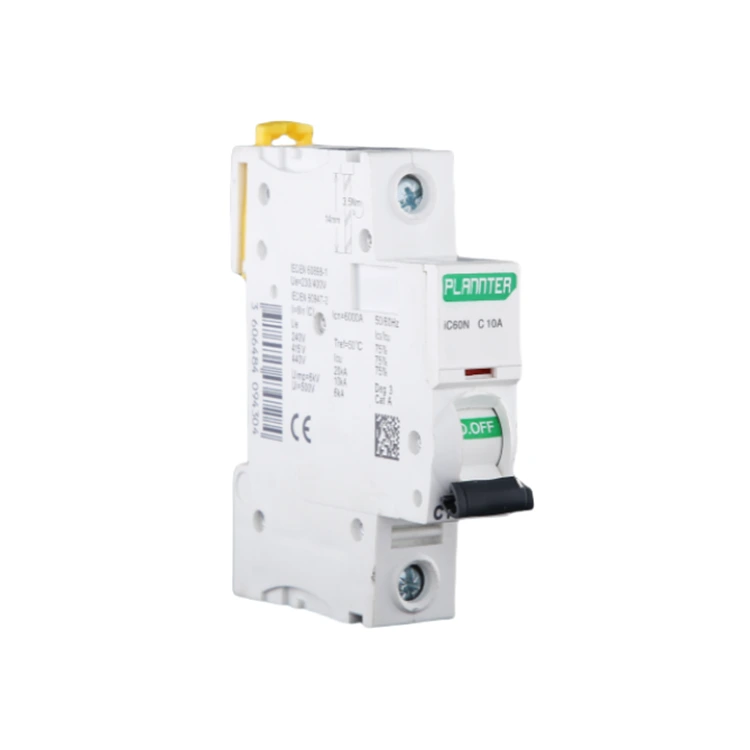

قاطع دائرة مصغر للتيار العالي للتيار المتردد

النوع الأكثر شيوعًا لقواطع الدائرة المنزلية هو قاطع الدائرة المصغر عالي التيار المتردد أحادي القطب، والذي يتكون من سلك حريق واحد وسلك واحد صفر، ويتم تركيبه على اللوحة الكهربائية المنزلية لمراقبة التيار والتحكم فيه داخل سلك واحد. إنه يحمي السلك المفرد من الأحمال الزائدة والدوائر القصيرة. في حالة وجود حمل زائد أو حالة ماس كهربائي، سوف يتعطل قاطع الدائرة ويقطع مصدر الطاقة تلقائيًا. يمكنه حماية المعدات الكهربائية من الحرائق الكهربائية.

التكنولوجيا لدينا

إن التعامل مع التيارات العالية يضع متطلبات هائلة على الهيكل الميكانيكي للمنتج والمواد. بالاعتماد على أكثر من عقد من الخبرة في التصنيع، نفذت PUGAO تحسينات وترقيات تقنية لضمان أن قواطع الدائرة المصغرة للتيار العالي الخاصة بنا مصممة بشكل مثالي لتلبية متطلبات تطبيقات العالم الحقيقي.

1. مكونات داخلية سميكة مصنوعة بالكامل من النحاس

كلما زاد التيار، زادت الحرارة الناتجة عن المقاومة الداخلية. جميع الجسور والملفات الموصلة الداخلية لدينا مصنوعة من النحاس الإلكتروليتي عالي النقاء، مع زيادة سمكه بنسبة 30% مقارنة بالنماذج القياسية، وبالتالي الحفاظ على ارتفاع درجة الحرارة ضمن الحدود الآمنة.

2. قدرة كسر عالية كمعيار قياسي

تقع دوائر التيار العالي عادةً في الواجهة الأمامية للنظام الكهربائي. في حالة حدوث ماس كهربائي، يمكن أن يكون تيار العطل المحتمل مرتفعًا للغاية. تأتي سلسلة التيار العالي من PUGAO بشكل قياسي مع قدرة كسر تبلغ 10 كيلو أمبير، مما يضمن بقاء الهيكل سليمًا - بدون تمزق - أثناء أحداث الأعطال الشديدة، وبالتالي حماية لوحة التوزيع.

3. اتصالات كبيرة من سبائك الفضة

لمنع اللحام بالتلامس تحت الأحمال الثقيلة، فإننا نستخدم وصلات من سبائك الفضة ذات مساحة سطحية أكبر بكثير. لا تتميز هذه المادة بالتوصيل الكهربائي الممتاز فحسب، بل تحافظ أيضًا على مقاومة اتصال منخفضة باستمرار، حتى أثناء عمليات التبديل المتكررة التي تنطوي على تيارات عالية.

سيناريوهات التطبيق الأساسية

بالنسبة لأي تطبيق يتطلب قدرة طاقة عالية - خاصة عندما يكون تقليل البصمة داخل خزانات التوزيع أولوية - نوصي بشدة باختيار قواطع الدائرة المصغرة ذات التيار العالي للتيار المتردد. وهذا ينطبق بشكل خاص على السيناريوهات التالية:

حماية الخط الوارد الرئيسي: مفتاح الطاقة الرئيسي للفيلات الكبيرة ومحلات البيع بالتجزئة والمطاعم. نظرًا لأن السحب الحالي المشترك لجميع الأجهزة المنزلية قد يتجاوز 63 أمبير، يلزم وجود قاطع رئيسي 80 أمبير أو 100 أمبير.

معدات الطاقة الصناعية: المحركات عالية الطاقة، وضواغط الهواء، وآلات القولبة بالحقن. تتميز هذه الأجهزة بتيارات تدفق عالية عند بدء التشغيل وتيارات تشغيل عالية أثناء التشغيل، مما يتطلب عادةً قاطع دائرة عالي التيار مع منحنى التعثر من النوع D.

محطات شحن مركبات الطاقة الجديدة: أكوام الشحن ذات الطاقة العالية التي تعمل بالتيار المستمر والتيار المتردد، حيث يتراوح تيار الخرج بشكل متكرر بين 80 أمبير و125 أمبير.

مراكز البيانات: حماية وحدات توزيع صف خزانة الخادم (RDUs)، التي تتطلب إمكانات تركيب عالية الكثافة بالإضافة إلى القدرة على التعامل مع التيارات العالية.

أنظمة تخزين الطاقة الكهروضوئية والطاقة: حماية صندوق الموحد في مرحلة إخراج محولات الطاقة.

الفرق بين قاطع دائرة التيار المتردد ذو القطبين وقاطع الدائرة ذو القطب الواحد

التعليمات

1. هل تقبل خدمة مخصصة؟

نحن نقدم خدمة OEM / ODM ويمكننا طباعة شعار علامتك التجارية على قاطع الدائرة المصغرة للتيار العالي AC. يمكننا أيضًا تقديم حلول مرضية وفقًا لرسوماتك ومتطلبات المعلمات.

2. ما هي شروط الدفع الخاصة بك؟

30% تدفع عن طريق التحويل البنكي، 70% تدفع قبل الشحن. ويسترن يونيون وخطاب الاعتماد مقبولة أيضًا.

3. لماذا يبدو عرض قاطع الدائرة الكهربائية ذو التيار العالي هو نفس عرض قاطع الدائرة القياسي؟

وهذا هو بالضبط المكان الذي تكمن فيه براعتها. إنه يحافظ على العرض المعياري القياسي 18 مم، مما يسمح بتركيبه بسلاسة على سكة DIN القياسية. ومع ذلك، يتميز الجزء الداخلي منه بمواد عازلة ذات مواصفات أعلى وتصميم قناة متخصصة لتبديد الحرارة لإدارة الحرارة الناتجة عن أحمال الطاقة العالية بشكل فعال.

4. هل هناك أي متطلبات خاصة عند تركيب قاطع الدائرة الكهربائية ذات التيار العالي؟

عزم الدوران هو العامل الرئيسي. بالنسبة للتيارات التي تبلغ حوالي 100 أمبير، يمكن حتى للبراغي الطرفية الفضفاضة قليلاً أن تولد حرارة كافية لإذابة الغلاف البلاستيكي خلال فترة زمنية قصيرة جدًا. توصي PUGAO باستخدام مفتاح عزم الدوران الاحترافي والتحقق بشكل دوري من مدى إحكام توصيلات الأسلاك.
