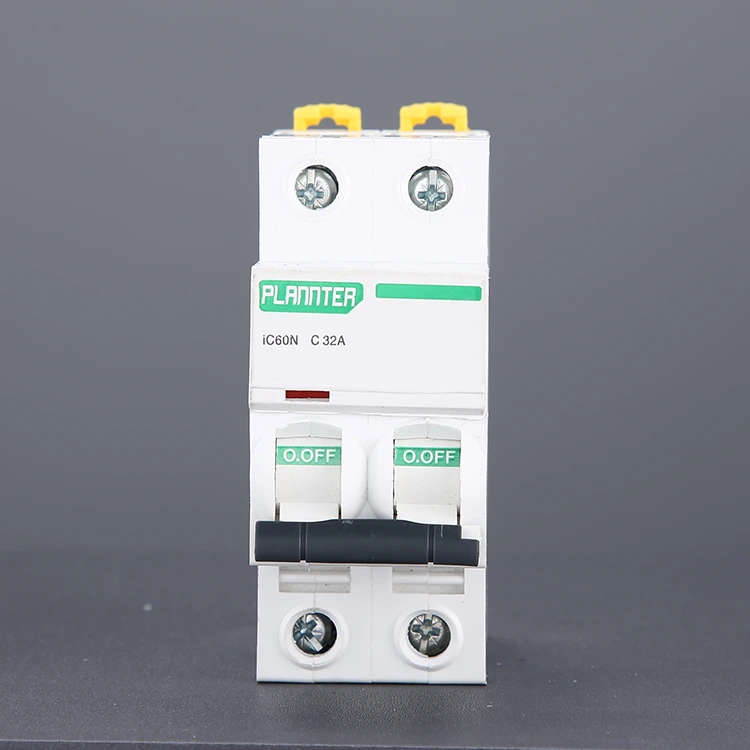

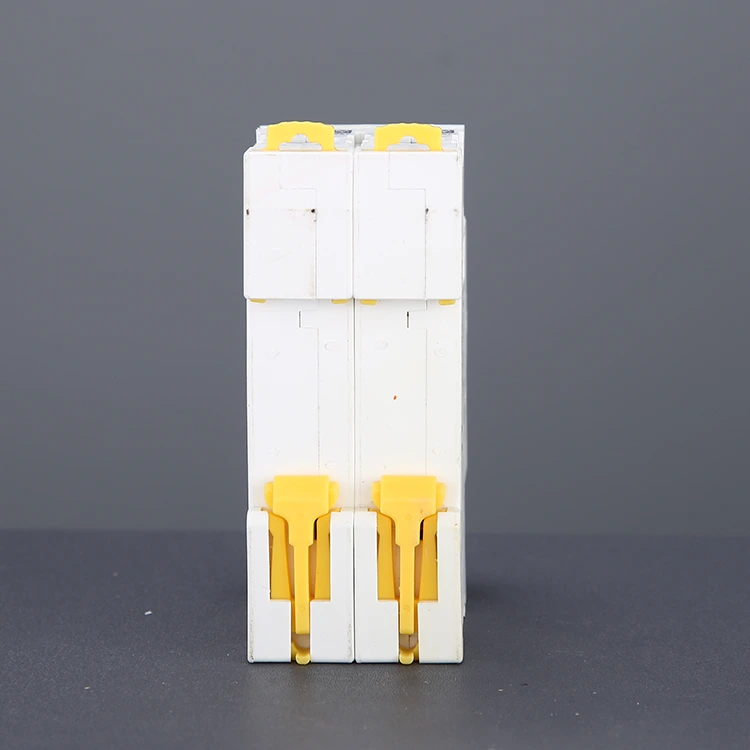

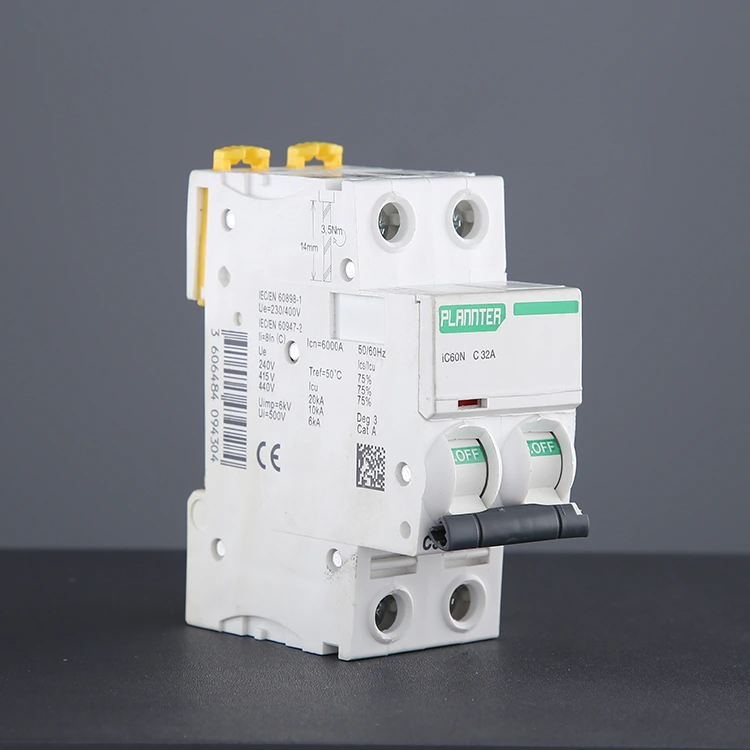

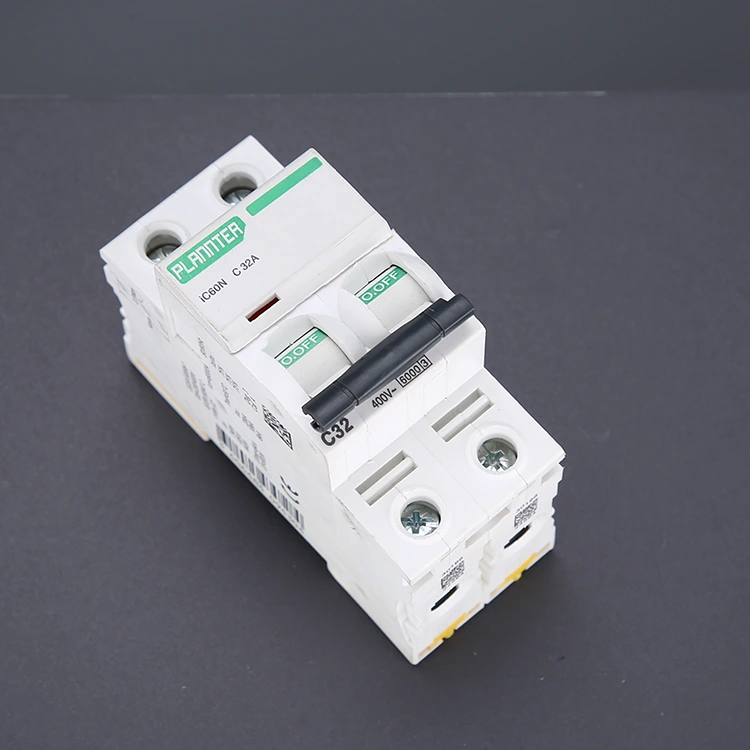

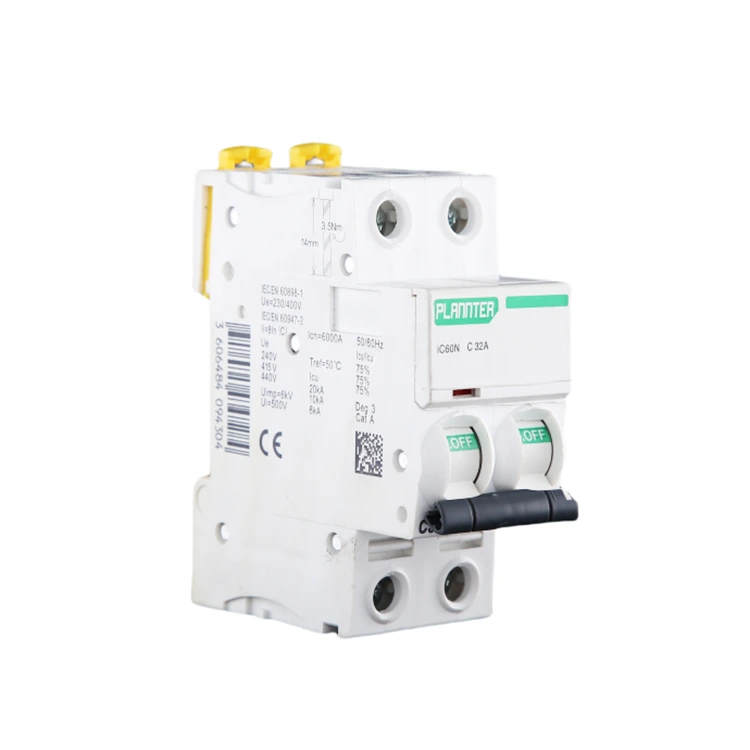

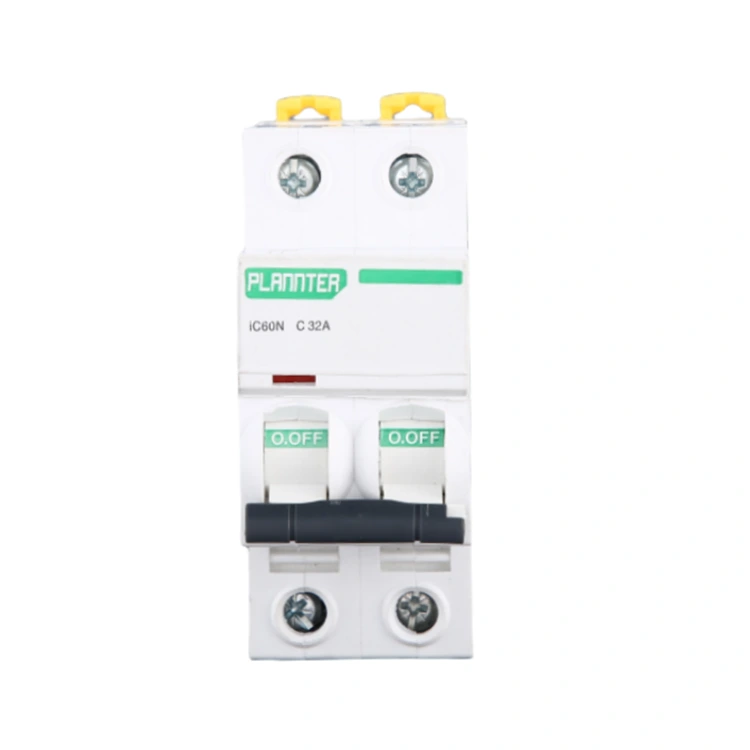

قاطع دائرة مصغر مثبت على السكك الحديدية DIN

على عكس قاطع الدائرة أحادي القطب (1P) الذي يفصل سلك النار فقط، فإن قاطع الدائرة المصغر ذو القطبين DIN للسكك الحديدية سوف يفصل بشكل متزامن سلك النار والسلك الصفري عند التعثر، مما يتجنب خطر حدوث صدمة كهربائية بسبب كهربة السلك الصفري، وهو عامل أمان أعلى. ولذلك، فهو مناسب بشكل خاص للتطبيقات التي تتطلب حماية كاملة ضد انقطاع التيار الكهربائي، مثل مكيفات الهواء المنزلية، وسخانات المياه، ومفاتيح التوزيع الرئيسية، ومعدات الطاقة الصغيرة، وما إلى ذلك.

لماذا يعتبر تصميم السكك الحديدية DIN هو المعيار الصناعي؟

1. النمطية والمرونة

تمامًا كما هو الحال في البناء باستخدام الكتل، يمكنك تركيب عدة قواطع دوائر أو أجهزة تيار متبقية أو موصلات أو مرحلات جنبًا إلى جنب على السكة.

إذا كانت الدائرة تتطلب فرعًا إضافيًا، فأنت ببساطة تحتاج إلى إدخال قاطع جديد في المساحة المتاحة على السكة - دون الحاجة إلى استبدال لوحة التوزيع بأكملها.

2. كفاءة التثبيت الاستثنائية

بالنسبة للكهربائيين، يستغرق تركيب قاطع الدائرة المصغرة المثبت على سكة DIN ثوانٍ معدودة. بالمقارنة مع الطرق التقليدية المثبتة بالبراغي، يتم تقليل وقت التثبيت بنسبة تزيد عن 80%.

3. التقييس وقابلية التبادل

من خلال الالتزام بمعيار IEC 60898، فإن قواطع الدائرة PUGAO متوافقة تمامًا من حيث الأبعاد مع العلامات التجارية مثل ABB، وSchneider Electric، وSiemens. إذا كنت بحاجة إلى استبدال المعدات الموجودة، فإن منتجاتنا تعمل كبدائل مباشرة.

4. تبديد الحرارة والصيانة

يؤدي تركيب السكك إلى تعليق قواطع الدائرة، مما يخلق فجوة في دوران الهواء خلفها مما يسهل تبديد الحرارة بشكل فعال.

لإجراء الصيانة، تحتاج ببساطة إلى إزالة الجهاز المحدد من السكة، مما يلغي الحاجة إلى تفكيك حاوية الخزانة بأكملها.

تركيب السكك الحديدية DIN مقابل التركيب الثابت: ما الفرق؟

سيناريوهات لاختيار تركيب السكك الحديدية: يعد تركيب السكك الحديدية هو الخيار المفضل لأكثر من 90% من تطبيقات قواطع الدائرة.

● صناديق التوزيع القياسية أو الخزانات

● الحالات التي تتطلب التركيب على دفعات (المشاريع الهندسية)

● الحالات التي قد تكون فيها الصيانة أو التوسعة مطلوبة في المستقبل

● أنظمة توزيع الطاقة السكنية والتجارية ومعظم الصناعات

وظيفة

حماية الزائد: عندما يتجاوز تيار الحمل القيمة المقدرة لفترة طويلة، ينحني المعدن الثنائي داخل MCB بالحرارة، مما يؤدي إلى تشغيل الآلية الميكانيكية وقطع الدائرة، مما يمنع الخط من الحرارة الزائدة والتسبب في نشوب حريق.

حماية ماس كهربائى: عندما يحدث ماس كهربائي في الخط ويرتفع التيار على الفور، يولد المهاجم الكهرومغناطيسي بسرعة قوة مغناطيسية قوية ويدفع آلية الربط لفصل نقاط الاتصال، مما يؤدي إلى تعثر بالمللي ثانية.

عزلة تامة: أثناء الصيانة أو الإصلاح، يمكن للتشغيل اليدوي لقاطع الدائرة الكهربائية أن يفصل خط الحريق وخط الصفر في نفس الوقت، مما يضمن عدم كهربة المعدات والحفاظ على سلامة المشغلين.

مراقبة مزدوجة: يمكن لقاطع الدائرة المصغرة المثبت على السكك الحديدية DIN مراقبة الحالة الحالية لخط النار وخط الصفر في الوقت الفعلي، وتنفيذ إجراء الحماية على الفور بمجرد وجود أي خلل في أي من الخطين.

كيفية تركيب قاطع الدائرة المثبت على السكك الحديدية DIN بشكل صحيح؟

توفر PUGAO، المضمنة مع تسليم المنتج الخاص بك، دليلاً شاملاً للتركيب والصيانة؛ إذا واجهت أي مشكلات، فلا تتردد في الاتصال بفريق الدعم الفني لما بعد البيع. نظرًا لأن تصميم السكك الحديدية DIN يبسط عملية التثبيت، يمكننا أيضًا تقديم توصيات بناءً على ممارسات التثبيت القياسية.

الخطوة 1: افصل مصدر الطاقة

قبل إجراء أي عمليات، من الضروري قطع مصدر الطاقة الرئيسي عن صندوق التوزيع. استخدم مقياسًا متعددًا أو جهاز اختبار الجهد للتحقق من المحطات الواردة؛ تابع العمل فقط بعد التأكد من عدم وجود جهد. نوصي بارتداء القفازات العازلة ونظارات السلامة.

الخطوة 2: فحص بيئة التثبيت

تأكد من تركيب سكة DIN القياسية مقاس 35 مم داخل صندوق التوزيع. تأكد من وجود مسافة كافية لتسهيل تبديد الحرارة والصيانة المستقبلية، وتأكد من تثبيت السكة بشكل آمن دون أي ارتخاء.

الخطوة 3: قم بتركيب قاطع الدائرة على السكة

قم بمحاذاة المشبك العلوي لقاطع الدائرة مع حاجز DIN، ثم اضغط لأسفل حتى يتم تثبيت المشبك السفلي تلقائيًا في مكانه. يجب أن يكون الجهاز ثابتًا بشكل آمن وخاليًا من أي تذبذب.

يسمح التصميم المعياري بالتركيب جنبًا إلى جنب لقواطع دوائر متعددة.

الخطوة 4: توصيل خطوط الطاقة والتحميل

يتضمن تكوين الأسلاك القياسي توصيل مدخلات الطاقة بالمحطات العلوية وإخراج الحمل إلى المحطات السفلية. استخدم الأسلاك التي تتوافق مع التصنيف الحالي المحدد (على سبيل المثال، بالنسبة لقاطع 32 أمبير، يوصى باستخدام مقطع عرضي للسلك يبلغ ≥4 مم²). قم بربط المسامير الطرفية بإحكام لمنع الوصلات غير المستقرة أو ارتفاع درجة الحرارة.

الخطوة 5: التحقق من حالة الأسلاك والتثبيت

تأكد من أن جميع توصيلات الأسلاك آمنة وأنه لا توجد أسلاك مكشوفة. تحقق من القطبية وتسلسل الطور، وهذا أمر بالغ الأهمية بشكل خاص للأنظمة ثلاثية الطور. تأكد من أن مفتاح قاطع الدائرة في وضع "إيقاف التشغيل" (غير متصل).

الخطوة 6: اختبار التشغيل

بعد استعادة مصدر الطاقة الرئيسي، قم بتبديل قاطع الدائرة إلى وضع "ON" لاختبار التشغيل السليم. تحقق من عدم وجود أي أصوات غير طبيعية، أو علامات ارتفاع درجة الحرارة، أو التعثر غير المتوقع.

التعليمات

1. هل أنت شركة تجارية أو شركة مصنعة؟

نحن مصنع محترف يتمتع بخبرة 10 سنوات في قاطع الدائرة المصغرة DIN Rail Mount.

2. هل تقبل خدمة مخصصة؟

نحن نقدم خدمة OEM/ODM، يمكننا طباعة شعار العلامة التجارية الخاصة بك على المنتجات. يمكن لفريق التقنية والاقتباسات المهنية تقديم حلول مرضية وفقًا لرسوماتك ومتطلبات المعلمات.
