قاطع دائرة صغير بقدرة كسر عالية 32 أمبير

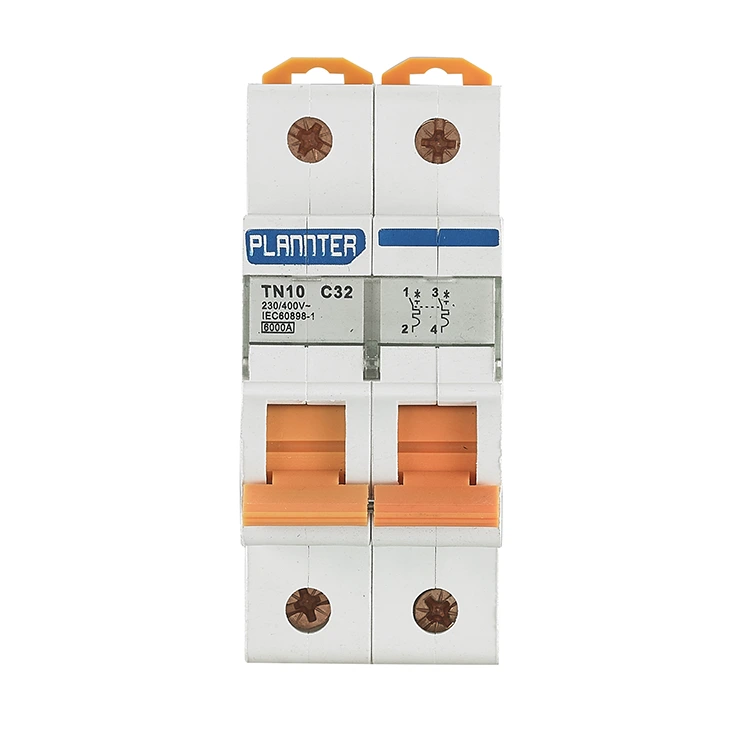

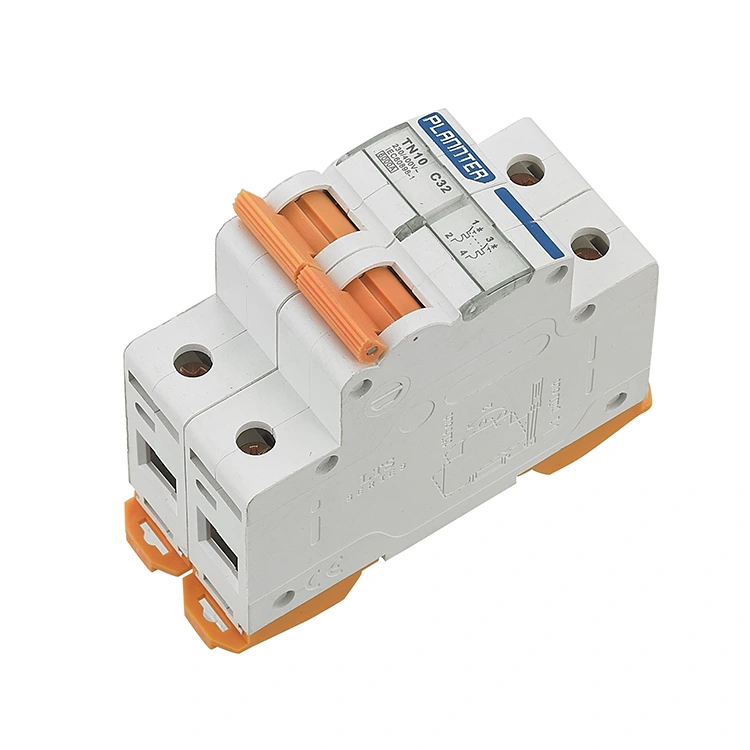

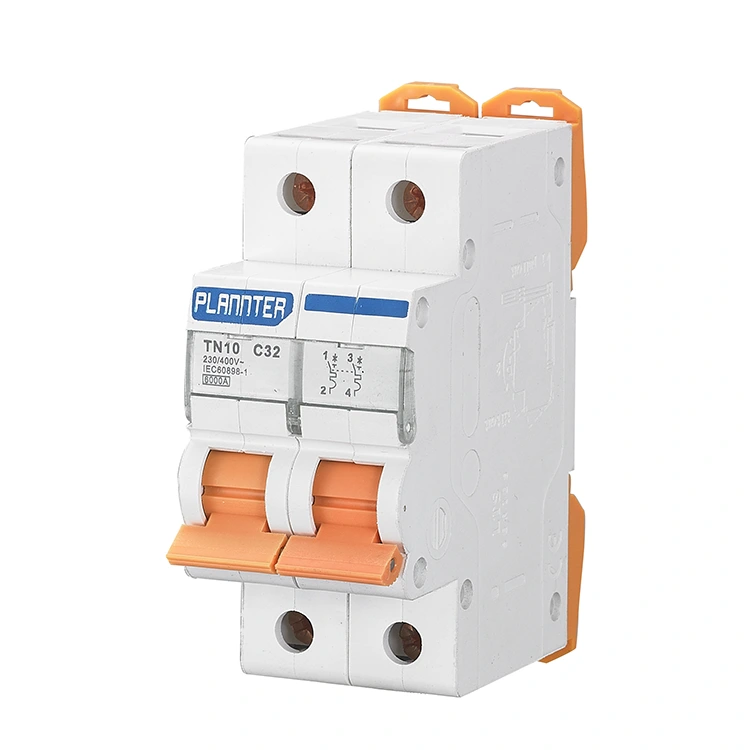

قاطع الدائرة الصغير PUGAO (Plannter Electric) 32A ذو قدرة كسر عالية هو جهاز حماية يتحكم في كلا القطبين (Fire وZero) في نفس الوقت. بالمقارنة مع قاطع الدائرة أحادي القطب الذي يقطع سلك النار فقط، فهو يحقق عزلًا كاملاً للدائرة ويوفر مستوى أعلى من الأمان. عندما يحدث خطأ في الدائرة الكهربائية بسبب الحمل الزائد أو القصر، سوف يستجيب المنتج بسرعة لقطع المسار الحالي لكلا القطبين بشكل متزامن، مما يمنع بشكل فعال مخاطر السلامة المحتملة التي قد تكون ناجمة عن خط الصفر المشحون.

النطاق الحالي المقدر للمنتج هو من 6A إلى 63A، مما يغطي احتياجات معظم سيناريوهات التطبيق. تصل قدرة المقاطعة إلى 6 كيلو أمبير، مما يضمن إمكانية قطع تيار العطل بشكل موثوق في حالة حدوث ماس كهربائي شديد.

ما هو قاطع الدائرة الصغير بقدرة كسر عالية 32 أمبير؟

قاطع الدائرة المصغرة بقدرة كسر عالية 32 أمبير هو جهاز حماية منخفض الجهد بتيار مقنن يبلغ 32 أمبير وقدرة عالية على كسر الدائرة القصيرة؛ إنه مصمم في المقام الأول لتوفير حماية السلامة للدوائر الكهربائية العاملة في البيئات التي تتميز بتيارات الأعطال العالية.

مثل قواطع الدائرة القياسية، فهو يعمل على حماية الدوائر المقدرة بـ 32 أمبير (تتوافق عادةً مع كابلات 6 مم² أو 10 مم²) وهو مناسب لتطبيقات مثل مكيفات الهواء أو سخانات المياه أو المعدات الصناعية صغيرة الحجم.

يشير المصطلح "قدرة الكسر" إلى الحد الأقصى لحجم التيار الذي يمكن لقاطع الدائرة الكهربائية هذا أن يقطعه بأمان أثناء حدوث خطأ في دائرة كهربائية قصيرة دون التعرض لضرر - على وجه التحديد، دون لحام نقاط الاتصال معًا أو انفجارها أو اشتعال النيران فيها.

تتمتع قواطع الدائرة القياسية عادةً بقدرة كسر تبلغ 4.5 كيلو أمبير أو 6 كيلو أمبير، في حين تتميز النماذج ذات قدرة القطع العالية بتصنيف 10 كيلو أمبير أو أعلى.

في حالة حدوث ماس كهربائي شديد، يمكن أن يرتفع التيار اللحظي إلى ما يصل إلى 8000 أمبير. إذا تم استخدام قاطع قياسي بقدرة 6 كيلو أمبير في مثل هذا السيناريو، فمن المحتمل أن ينفجر الجهاز؛ ومع ذلك، فإن القاطع ذو قدرة الكسر العالية 10 كيلو أمبير سيكون قادرًا على قطع مصدر الطاقة بأمان دون التعرض لأي ضرر.

طلب:

نظام توزيع الطاقة السكنية: كالمفتاح الرئيسي أو حماية الدائرة الفرعية لصندوق التوزيع المنزلي، لضمان سلامة استهلاك الكهرباء المنزلية.

تجاري: يتم استخدام Mcb عالي السعة 32 أمبير في دوائر الإضاءة والمقابس في مراكز التسوق ومباني المكاتب والفنادق لتوفير حماية موثوقة من التسرب والحمل الزائد.

البيئات الصناعية: يستخدم في خزائن التحكم وصناديق التوزيع وغيرها من المعدات لحماية المحركات أحادية الطور والأحمال المهمة الأخرى.

المرافق العامة: تلعب Mcb ذات السعة العالية للكسر 32A دورًا وقائيًا رئيسيًا في نظام توزيع الطاقة للمدارس والمستشفيات والمحطات والأماكن العامة الأخرى

إمدادات الطاقة المؤقتة: توفير حماية السلامة في مواقع البناء والأنشطة الخارجية وغيرها من مناسبات إمدادات الطاقة المؤقتة

في أي السيناريوهات نوصي باختيار قواطع دوائر ذات قدرة كسر عالية؟

1. القرب من المحولات أو غرف التوزيع

المبدأ: كلما كان الجهاز أقرب إلى مصدر الطاقة، كلما زاد تيار الدائرة القصيرة المحتمل. عند خرج المحول، يمكن أن يتجاوز تيار الدائرة القصيرة بسهولة 10 كيلو أمبير.

الخطر: قواطع الدائرة القياسية غير قادرة على تحمل مثل هذه الأحمال؛ لذلك، يجب استخدام القواطع ذات قدرة الكسر العالية كخط دفاع أساسي.

2. شبكات الطاقة الصناعية والكابلات الطويلة

المبدأ: قضبان التوصيل الصناعية قوية ولها مقاومة منخفضة، مما يؤدي إلى طاقة دائرة قصر هائلة.

الخطر: غالبًا ما تفتقر قواطع الدائرة القياسية إلى القدرة الكافية على إطفاء القوس الكهربائي؛ يمكن أن يؤدي هذا الفشل في إطفاء القوس إلى نشوب حرائق داخل خزانة التوزيع.

3. الحماية المتتالية

المبدأ: في أنظمة توزيع الطاقة متعددة الطبقات، تتطلب قواطع الدائرة الأولية قدرة كسر أعلى لتحمل الطاقة المنعكسة من الأجهزة النهائية.

المخاطر: لضمان الحماية الانتقائية، غالبًا ما تتطلب قواطع الدائرة الموجودة في الطرف الطرفي للنظام أيضًا الترقية إلى نماذج ذات قدرة كسر أعلى.

التعليمات

س: هل قاطع الدائرة ذو سعة القطع العالية 32A مناسب لأحمال بدء تشغيل المحرك؟

ج: نعم، بشرط تحديد منحنى التعثر الصحيح. بالنسبة للأحمال الحثية مثل المحركات الكهربائية، نوصي باختيار منحنى التعثر من النوع D. وهذا يضمن أن قاطع الدائرة لا يتسبب في حدوث رحلة مزعجة عندما يولد المحرك تيار بدء يتراوح من 5 إلى 8 أضعاف قيمته الاسمية؛ وفي الوقت نفسه، من خلال الاستفادة من قدرته العالية على الكسر، فإنه يوفر أعلى مستوى من حماية السلامة في حالة حدوث عطل داخلي في الدائرة القصيرة داخل المحرك.

س: لماذا يظهر قاطع الدائرة 32A من PUGAO ارتفاعًا أقل في درجة الحرارة تحت الأحمال الثقيلة؟

ج: يعد ارتفاع درجة الحرارة مقياسًا مهمًا لتقييم جودة قواطع الدائرة ذات التيار العالي. نحن نستخدم عملية لحام نقطي مؤتمتة بالكامل لتأمين المكونات الداخلية الحاملة للتيار، مما يؤدي إلى مقاومة اتصال منخفضة للغاية.

إلى جانب تصميم تدفق الهواء الداخلي الأمثل لتبديد الحرارة، يظل توليد الحرارة الداخلية أقل بكثير من الحدود القياسية الدولية - حتى عند التشغيل بحمولة كاملة تبلغ 32 أمبير. يؤدي هذا إلى إطالة عمر الخدمة لكل من قاطع الدائرة وعزل الأسلاك بشكل كبير.

س: هل يمكن تركيب قاطع الدائرة الكهربائية الصغير بقدرة كسر عالية 32 أمبير في صندوق توزيع سكني قياسي؟

ج: بالتأكيد. يتميز بتصميم معياري 18 مم ومتوافق مع أنظمة تركيب السكك الحديدية DIN مقاس 35 مم. على الرغم من أنه يوفر أداء حماية من الدرجة الصناعية، إلا أنه يحتفظ بعامل شكل مضغوط.
