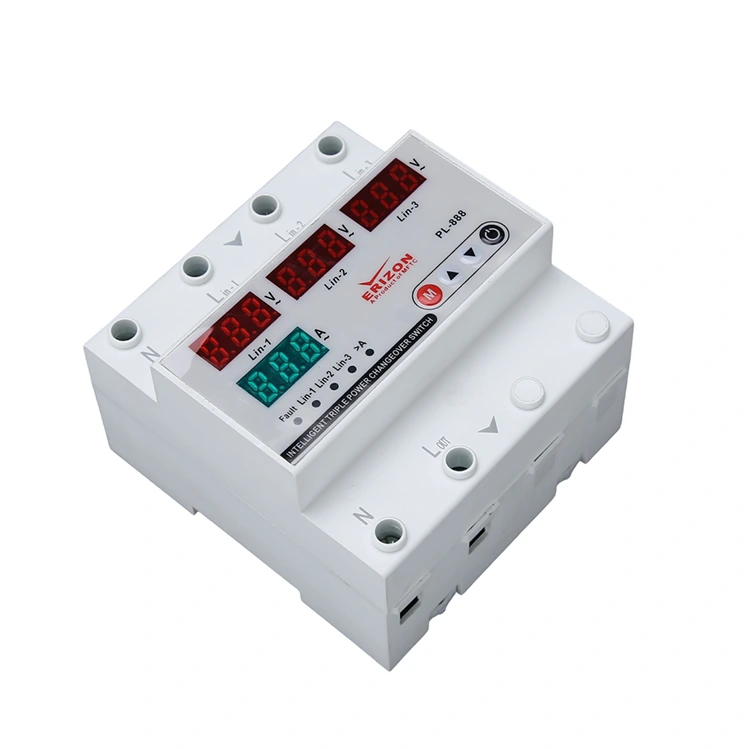

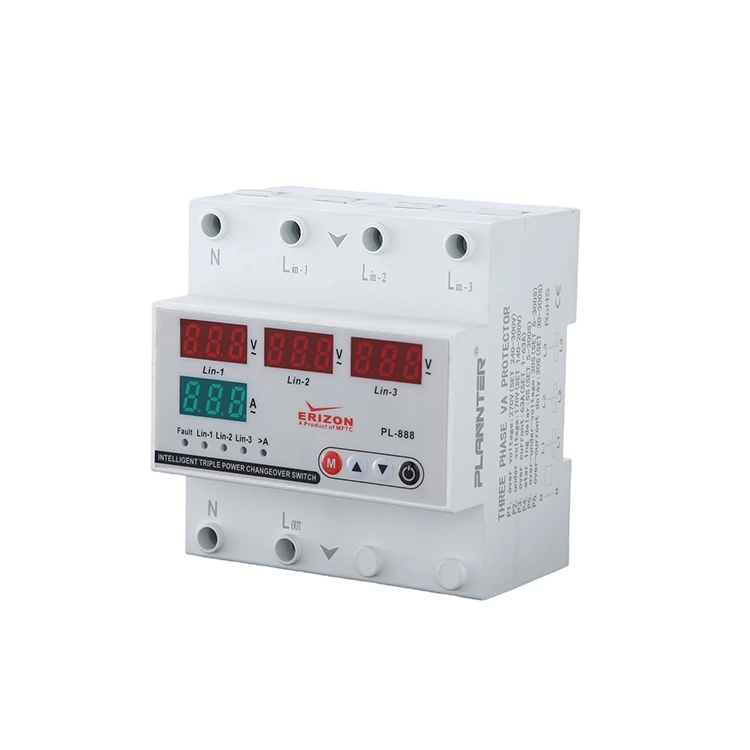

3 مراحل حامي الجهد أربع شاشات

يتميز واقي الجهد الكهربي ثلاثي الطور ذو أربع شاشات بجهد زائد، وجهد أقل، والتيار الزائد. إن استخدام شريحة قياس خاصة يضمن أن يكون خطأ القياس للمعلمات الكهربائية مثل الطاقة واستهلاك الطاقة ضمن ±1%. وهي مجهزة بشاشة LCD مزدوجة للمراقبة في الوقت الحقيقي وقيم التيار والجهد. ويمكنه أيضًا تخصيص عتبة الجهد الزائد/الجهد المنخفض وقيمة التيار الزائد ووقت تأخير الإجراء لتلبية متطلبات التطبيق للسيناريوهات المختلفة.

المزايا

1. حماية المعدات الكهربائية وإطالة عمر خدمة الأجهزة الكهربائية: الأجهزة المنزلية الحديثة مثل الثلاجات والمكيفات وأجهزة التلفزيون والكمبيوتر وغيرها. الجهد الزائد، الذي قد يؤدي إلى حرق لوحة الدائرة الكهربائية أو المحرك أو المكونات الأساسية الأخرى للجهاز، أو حتى التسبب في نشوب حريق. الجهد الزائد: قد يؤدي إلى حرق لوحة الدائرة الكهربائية أو المحرك أو المكونات الأساسية الأخرى للجهاز. على سبيل المثال، تكون وحدات طاقة الكمبيوتر أو ضواغط مكيف الهواء عرضة للسخونة الزائدة في ظل الجهد الزائد، بل وتتسبب في نشوب حرائق. انخفاض الجهد: قد يتسبب ذلك في فشل تشغيل الجهاز بشكل طبيعي أو تشغيله بشكل غير منتظم. من خلال تثبيت جهاز حماية الجهد الكهربي ثلاثي الطور رباعي الشاشات، يمكنك قطع مصدر الطاقة بسرعة في حالة وجود جهد غير طبيعي، مما يمنع تلف الأجهزة الكبيرة والخوادم وما إلى ذلك.

2. تعزيز سلامة الكهرباء ومنع حوادث السلامة: لا يؤدي الجهد غير الطبيعي إلى إتلاف الأجهزة الكهربائية فحسب، بل قد يتسبب أيضًا في وقوع حوادث تتعلق بالسلامة. على سبيل المثال، يمكن أن يؤدي الجهد الزائد إلى تدهور عزل الأسلاك، مما يزيد من خطر حدوث ماس كهربائي أو نشوب حريق. يؤدي انخفاض الجهد الكهربائي إلى ارتفاع درجة حرارة المحرك، مما يتسبب في زيادة تحميل الخط أو نشوب حريق كهربائي.

3. فعالة من حيث التكلفة ومنخفضة التكلفة: حامي الجهد ثلاثي الطور رباعي العرض ميسور التكلفة وسهل التركيب وتكاليف صيانة منخفضة. إذا لم تقم بتثبيت هذا الجهاز فسوف يكون موجودًا بسبب الجهد غير الطبيعي الناتج عن تكاليف الإصلاح الكهربائي أو الاستبدال. بالإضافة إلى ذلك، يتمتع هذا الواقي بوظيفة الاسترداد التلقائي، مما يقلل من التشغيل اليدوي للمستخدم ويكون أكثر أمانًا وملاءمة.

تأكد من طول عمر الأنظمة الكهربائية الصناعية والتجارية الخاصة بك مع3 مراحل حامي الجهد أربع شاشات. تم تصميم هذا الجهاز لشبكات قوية ثلاثية الطور، ويجمع بين القياس الدقيق والحماية السريعة. ومن خلال استخدام شريحة قياس خاصة، فإنها تضمن دقة عالية في مراقبة الطاقة والطاقة، مما يجعلها مكونًا حاسمًا لمنع تلف الآلات والبنية التحتية باهظة الثمن.

الوظائف والميزات الرئيسية

ماذا يفعل واقي الجهد ثلاثي الطور رباعي الشاشات؟

في الأساس، يعمل بمثابة "الوصي" على صندوق التوزيع الكهربائي الخاص بك. فهو يراقب مصدر الطاقة بشكل مستمر ويقطع الكهرباء تلقائيًا في حالة اكتشاف ظروف غير آمنة. وهذا يمنع الإصلاحات المكلفة ويعزز السلامة من خلال تخفيف المخاطر المرتبطة بعدم استقرار الجهد.

ماذا يعني "العرض الرباعي"؟

تم تجهيز الجهاز بواجهة LCD مزدوجة الشاشة توفر رؤية فورية للمعلمات الكهربائية المهمة. تشير "الشاشات الأربعة" عادةً إلى المراقبة المتزامنة لما يلي:

• الجهد (الخامس):مراقبة جهد الخط في الوقت الحقيقي.
• الحالي (أ):مراقبة تدفق التيار لمنع التحميل الزائد.
• الطاقة/الطاقة:تتبع الاستهلاك بدقة عالية (±1% هامش خطأ).
• مؤشرات الحالة:تأكيد مرئي لحالات الحماية (تشغيل/إيقاف/خطأ).

ما هي معايير الحماية الرئيسية؟

ال3 مراحل حامي الجهد أربع شاشاتيوفر حماية شاملة ضد المخاطر الكهربائية الثلاثة الأكثر شيوعًا:

• حماية من الجهد الزائد:يمنع حرق لوحات الدوائر والمحركات والمكونات الأساسية (على سبيل المثال، في ضواغط التيار المتردد أو الخوادم) بسبب ارتفاع الجهد الكهربائي.
• حماية تحت الجهد:يمنع المحركات من ارتفاع درجة الحرارة والاحتراق بسبب الجهد المنخفض، مما قد يتسبب في التشغيل غير المنتظم أو الفشل في البدء.
• الإفراط في الحماية الحالية:حراسة ضد الأحمال الزائدة على الخطوط التي يمكن أن تؤدي إلى تدهور العزل والحرائق الكهربائية.

التثبيت والتشغيل

كيف يتم تثبيته؟

تم تصميم هذا الحامي كمكون قياسي لصناديق توزيع الطاقة المنزلية والصناعية. إنه صغير الحجم، وسهل التركيب، ويتطلب الحد الأدنى من الصيانة. وبمجرد تركيبه، فإنه يعمل تلقائيًا، مما يقلل الحاجة إلى التدخل اليدوي.

ماذا يعني 4P؟

"4P" تعني4-القطب. في نظام ثلاثي الطور، يشير هذا إلى أن المفتاح يربط ويحمي جميع المراحل الثلاث (L1، L2، L3) بالإضافة إلى الخط المحايد (N). وهذا يضمن العزل التام والحماية للدائرة ثلاثية الطور بأكملها.

هل هو قابل للتعديل؟

نعم، المرونة هي سمة أساسية من سمات3 مراحل حامي الجهد أربع شاشات. يمكن للمستخدمين تخصيص الإعدادات لتتوافق مع متطلبات التطبيق المحددة، بما في ذلك:

• تعديل العتبة:تعيين حدود محددة للجهد الزائد والجهد المنخفض.
• قيمة التيار الزائد:تحديد الحد الحالي للتعثر.
• وقت تأخير العمل:قم بتكوين التأخير قبل أن يتعطل الجهاز أو تتم إعادة ضبطه لتجنب التعثر المزعج الناتج عن التقلبات المؤقتة.

لماذا تثبيت هذا الحامي؟

• إطالة عمر الجهاز:يحمي الثلاجات وأجهزة الكمبيوتر والمحركات الصناعية من إجهاد الجهد.
• الوقاية من الحرائق:يقلل من خطر الحرائق الكهربائية الناجمة عن فشل عزل الأسلاك بسبب الجهد الزائد أو التيار الزائد.
• فعالة من حيث التكلفة:التكلفة المنخفضة لل3 مراحل حامي الجهد أربع شاشاتلا يكاد يذكر مقارنة بالتكلفة العالية لإصلاح أو استبدال المعدات الكهربائية التالفة.

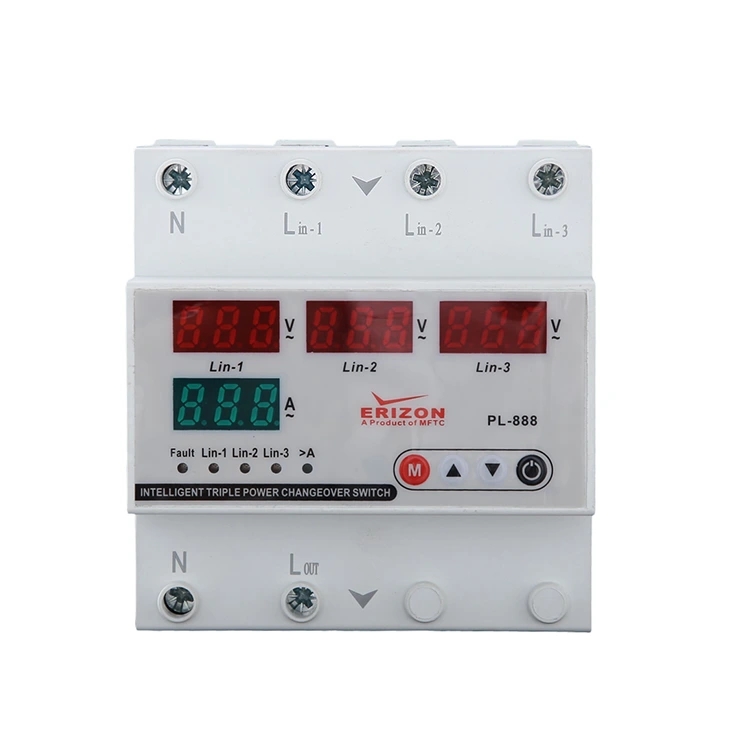

العرض والأزرار

1 - زر الضبط: يستخدم هذا الزر للحفظ بعد ضبط/تغيير قيم التيار الزائد وقيم إعداد الجهد العالي/المنخفض والخطأ

وقت الانتظار.

2 - الزر UP : زيادة القيمة المطلوبة .

3 - الزر السفلي : تقليل القيمة المطلوبة .

4-زر التشغيل/الإيقاف اليدوي

يستخدم للتحكم في تشغيل/إيقاف إخراج الجهاز. عند إيقاف تشغيل الإخراج، ستعرض الشاشة كلمة "OFF" ولن يستأنف الجهاز تلقائيًا في هذه الحالة. إذا لم يكن الجهاز معيبًا، فاضغط على هذا الزر مرة أخرى لإعادة تشغيل الجهاز واستئناف الاستخدام العادي.

5 - العرض الحالي

منطقة العرض الرئيسية: أثناء التشغيل العادي، يتم عرض جهد الإدخال هنا في الوقت الفعلي. تظل الشاشة مضيئة عندما يكون الجهاز في حالة غير معيبة؛ في حالة حدوث خلل في الجهد الكهربي غير الطبيعي (مرتفع جدًا أو منخفض جدًا)، ستومض الشاشة كإنذار. أثناء إعداد المعلمة، ستعرض الشاشة بشكل متزامن القيم المحددة لعناصر البرمجة ذات الصلة (بما في ذلك قيمة حماية التيار الزائد، وعتبات الجهد العالي والمنخفض، وتأخير الخطأ وتأخير إعادة التعيين وغيرها من المعلمات).

6- عرض الجهد

مجموعة العرض المزدوجة: أثناء التشغيل العادي للجهاز، يتم عرض القيمة الحالية الحالية هنا وتضيء الشاشة دائمًا في ظروف غير معيبة؛ في حالة وجود أخطاء (على سبيل المثال، التيار الزائد)، تومض الشاشة كإنذار. أثناء تحديد المعلمات، يتم عرض قيم العناصر المبرمجة المقابلة هنا.

7- وصف المؤشر

أ>: يضيء هذا المؤشر عند حدوث خطأ التيار الزائد.

V>: يضيء هذا المؤشر عند حدوث خطأ في الجهد الزائد.

V<: يضيء هذا المؤشر عند حدوث خطأ في الجهد المنخفض.

خارج: يضيء هذا المؤشر عندما يبدأ الجهاز في الإخراج.

مخطط الأسلاك

يجب توصيل الأسلاك المحايدة وأسلاك الطور من الشبكة بالطرفين "N" و"L" على جانب "الإدخال" من الجهاز.

يجب سحب الأسلاك المحايدة وأسلاك الطور للأجهزة التي تتطلب حماية من الجهد الزائد والجهد المنخفض من المطرافين "N" و"L" على جانب "الإخراج" من الجهاز.

أبعاد
