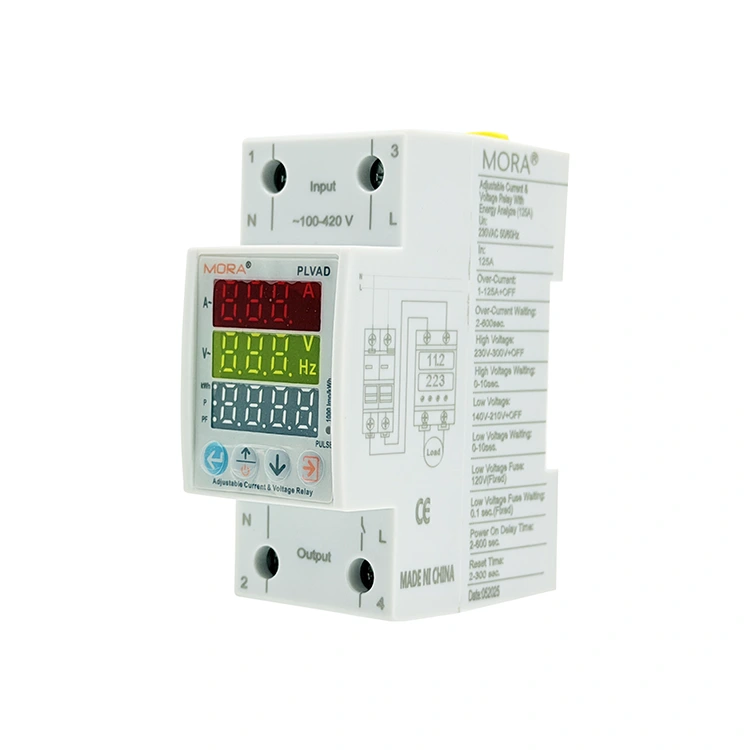

حامي الجهد الرقمي 2P من النوع C مع شاشة ثلاثية

يبحث مشترو المفاتيح الكهربائية الصناعية عن أجهزة مراقبة متعددة الوظائف توفر مساحة السكك الحديدية وتقلل من تعقيد الأسلاك الميدانية. تم تصميم واقي الجهد الرقمي 2P عالي الكفاءة من النوع C المزود بشاشة ثلاثية من PUGAO (Mora) بدقة، وهو يفي بقصد البحث هذا من خلال حزمة وحدات شاملة بعرض 36 مم. تتميز هذه الوحدة، التي تختلف عن تصميمات النوافذ المزدوجة القديمة، بمستشعر تيار داخلي مدمج ودائرة تتبع تسرب عالية الدقة. يقوم المعالج الدقيق الموجود على اللوحة بمعالجة هذه المدخلات في وقت واحد، مما يوفر نطاقات ضبط مستقلة للجهد الزائد والتيار الزائد وأخطاء التيار المتبقية لضمان الحماية الكاملة للآلات الآلية الحساسة.

ما الذي يمكن أن تفعله واجهة النافذة الثلاثية لكفاءة الصيانة لديك؟

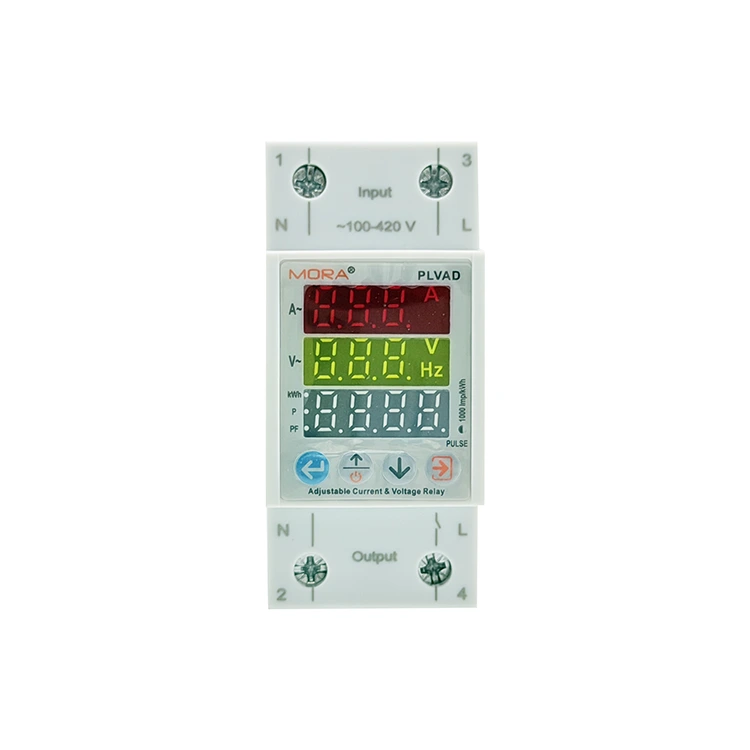

تتطلب اللوحات الفرعية للأتمتة الحديثة بيانات كهربائية مفصلة لتبسيط عمليات التشخيص ومنع التوقف عن العمل. يستخدم واقي الجهد الرقمي 2P من النوع C المزود بشاشة ثلاثية ثلاث نوافذ عرض رقمية مستقلة ومكدسة تعرض جهد الخط (V)، وتيار الدائرة النشطة (A)، ومقاييس التيار/الطاقة المتبقية في الوقت الفعلي في وقت واحد. يؤدي عرض البيانات في الوقت الفعلي هذا إلى إلغاء الحاجة إلى التنقل يدويًا عبر القوائم باستخدام أزرار اللوحة الأمامية، مما يسمح لفرق الصيانة بالكشف الفوري عن الأحمال غير المتوازنة أو التيارات التوافقية أو العزل الفاشل قبل أن يتسبب أي خطأ خطير في إيقاف تشغيل النظام بشكل غير مجدول.

معلمات الأداء الفني

• نطاق جهد التشغيل: 140 فولت إلى 300 فولت تيار متردد (50/60 هرتز)

• قدرة المراقبة الحالية (Iₘₐₓ): 1A إلى 63A قابلة للتعديل (الخطوة: 0.1A)

• طيف حساسية التسرب: نطاق من 10 مللي أمبير إلى 99 مللي أمبير أو تجاوز قابل للتكوين

• سرعة / دقة تحديث البيانات: ≥ 0.5 ثانية دورة أخذ العينات / قياس الفئة 1.0

• سعة الأسلاك الطرفية: تقبل ما يصل إلى 25 مم² من الكابلات الصلبة / 16 مم² من الكابلات المرنة المجدولة

• الامتثال والشهادات: شهادة CE، متوافقة مع RoHS، تم تصنيعها وفقًا لمعايير IEC 60947-2 الملحق ب

تتبع التسرب الأرضي بالميكرو ثانية

مراقبة دقيقة للتسرب على مستوى المليمتر: مزود بنواة مراقبة التيار المتبقي الاحترافية، وهو يدعم التتبع في الوقت الفعلي لتيار العطل الأرضي على مستوى المليمتر، ويلتقط بدقة إشارات التسرب الصغيرة الناتجة عن شيخوخة الأسلاك، وتسلل الرطوبة وتلف العزل.

الوقاية المزدوجة من الحرائق والصدمات الكهربائية: إنه يبني حاجز حماية ثانوي للسلامة للدائرة على أساس حماية الدائرة القصيرة، ويمنع بشكل فعال الحرائق الكهربائية وحوادث الصدمات الكهربائية الناجمة عن فشل العزل، وهو مناسب لمرافق الأسلاك القديمة والسيناريوهات الصناعية ذات مستوى الأمان العالي.

مستشعر تيار مدمج منخفض الخسارة وحماية من التيار الزائد

تصميم متكامل لتوفير المساحة للاستشعار: محول تيار مدمج عالي الدقة منخفض المقاومة، يدعم مراقبة التيار عالية الدقة من 0 إلى 63 أمبير. يلغي واقي الجهد الرقمي 2P من النوع C المزود بشاشة عرض ثلاثية الحاجة إلى أجهزة استشعار CT خارجية وأسلاك مساعدة، مما يؤدي إلى تحسين التخطيط الداخلي لصندوق التوزيع بشكل كبير وتقليل التكاليف الهندسية.

التعرف الذكي على تيار التدفق: يمكن للمستخدمين تخصيص عتبة رحلة التيار الزائد ووقت التأخير. يمكن للنظام التعرف تلقائيًا على تيار التدفق الفوري وتجنبه أثناء بدء تشغيل المحرك، ولن يولد رحلات مزعجة، ويمكنه قطع مصدر الطاقة بسرعة بسبب أخطاء الحمل الزائد الحقيقية لحماية معدات الدائرة.

اتصال مستقر طويل الأمد

• تصميم أسلاك محكمة الغلق: مشابك نحاسية مطلية بالنيكل ومسامير مركبة من الفولاذ M5 تدعم أقصى عزم دوران للأسلاك يبلغ 2.5 نيوتن متر، مع قوة تثبيت قوية.

• مكافحة الشيخوخة ومكافحة الفضفاضة: تسننات عميقة مضادة للانزلاق على الجدار الداخلي للطرف الطرفي تعض بإحكام في قلب السلك النحاسي، مما يؤدي بشكل فعال إلى حل أخطاء الاتصال السائبة الناتجة عن زحف النحاس والتدوير الحراري طويل المدى، والحفاظ على تشغيل مستقر منخفض المقاومة.

التعليمات

س: لماذا تظهر الشاشة الحالية 0.0 أمبير عندما تعمل المعدات منخفضة الطاقة بشكل طبيعي؟

ج: تمت معايرة محول التيار المدمج في هذا النموذج لمراقبة الحمل عالي الطاقة الصناعية، مع حد أدنى للكشف يبلغ 0.5 أمبير. تيار تشغيل المعدات منخفضة الطاقة مثل المصابيح الصغيرة والإلكترونيات الاحتياطية أقل من حد الكشف، لذلك تظهر الشاشة 0.0 أمبير. تم وضع واقي الجهد الرقمي 2P من النوع C المزود بشاشة عرض ثلاثية للحماية من الأحمال الصناعية العالية، وليس لقياس التيار الصغير للمعدات منخفضة الطاقة.

س: هل يمكن إيقاف تشغيل وظيفة الحماية من التسرب في المنشآت القديمة ذات التسرب الأساسي العالي؟

ج: نعم. يمكن تعديل عتبة التيار المتبقية بحرية خلال 10-99 مللي أمبير أو إيقاف تشغيلها يدويًا من خلال قائمة البرمجة لتجنب الرحلات المزعجة الناجمة عن تسرب خط الأساس المتأصل للخطوط القديمة. يوصى بتشغيلها بواسطة كهربائي مؤهل بعد التأكد من سلامة الأسلاك في الموقع لضمان الامتثال لمواصفات سلامة التأريض في الموقع.

س: هل سيتم فقدان الجهد المخصص والمعلمات الحالية بعد انقطاع التيار الكهربائي؟

ج: لا خسارة. يتم تعزيز جميع عتبات الحماية ومعلمات التشغيل التي يحددها المستخدم في شريحة EEPROM غير المتطايرة الموجودة على اللوحة، ولا يلزم وجود بطارية احتياطية. يتم تخزين المعلمات بشكل دائم ويمكن تحميلها تلقائيًا لاستئناف أعمال الحماية بعد استعادة طاقة الشبكة.
