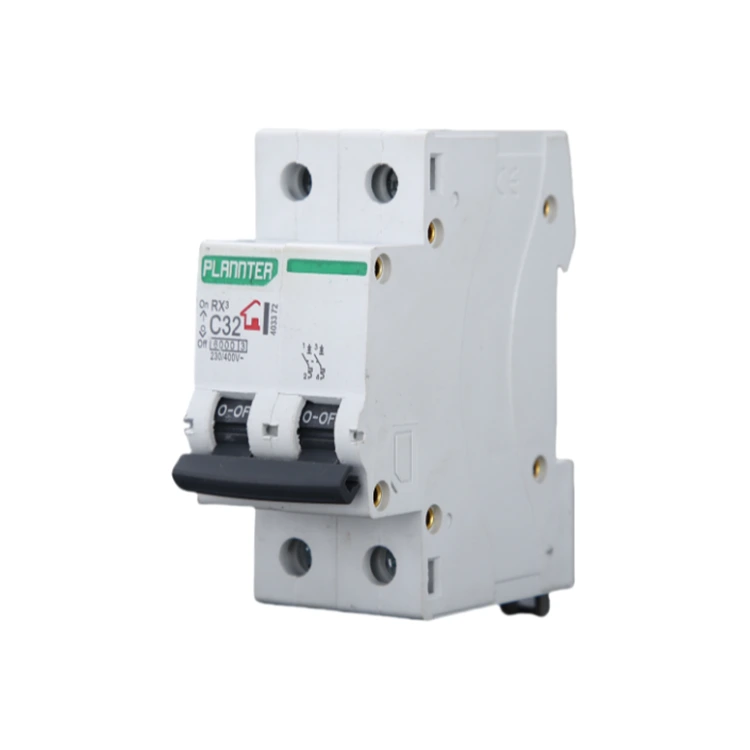

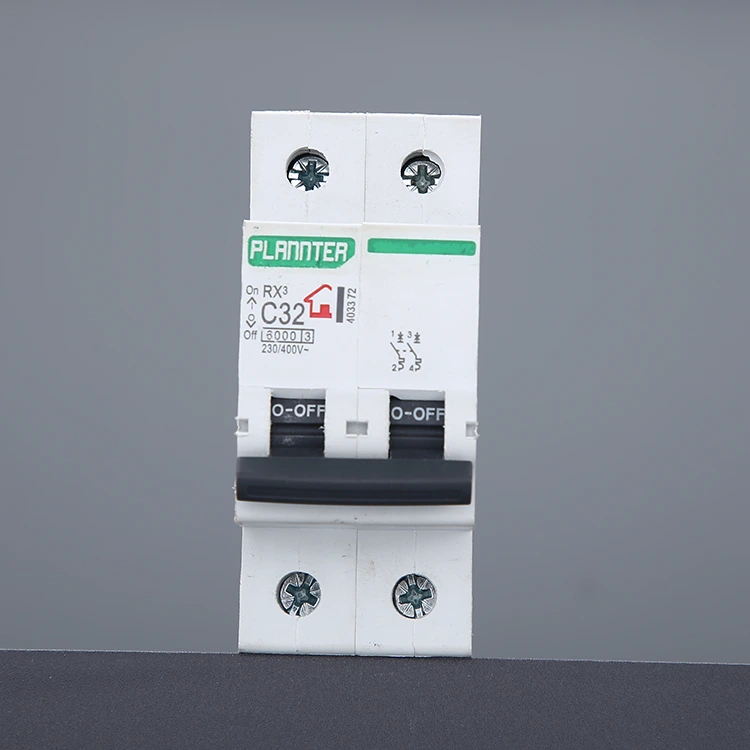

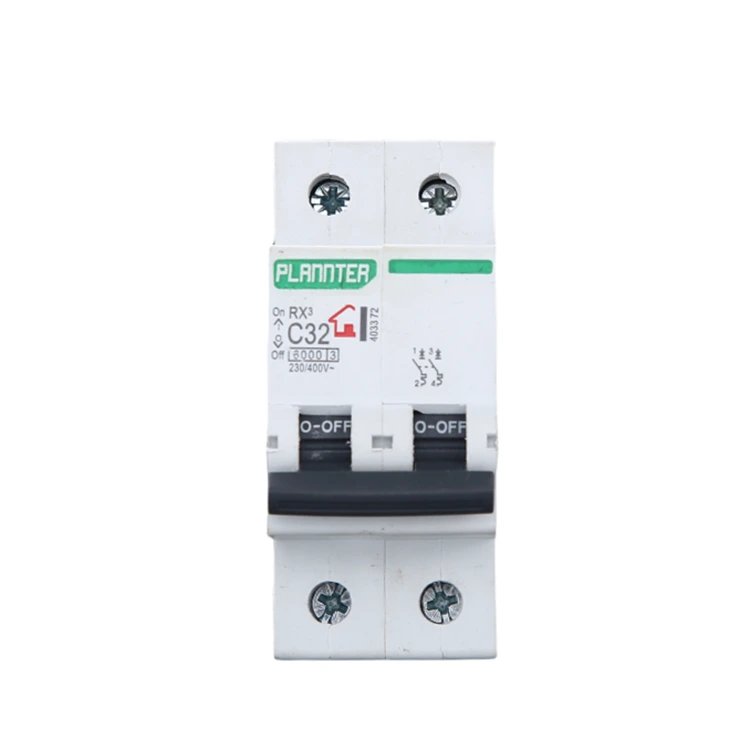

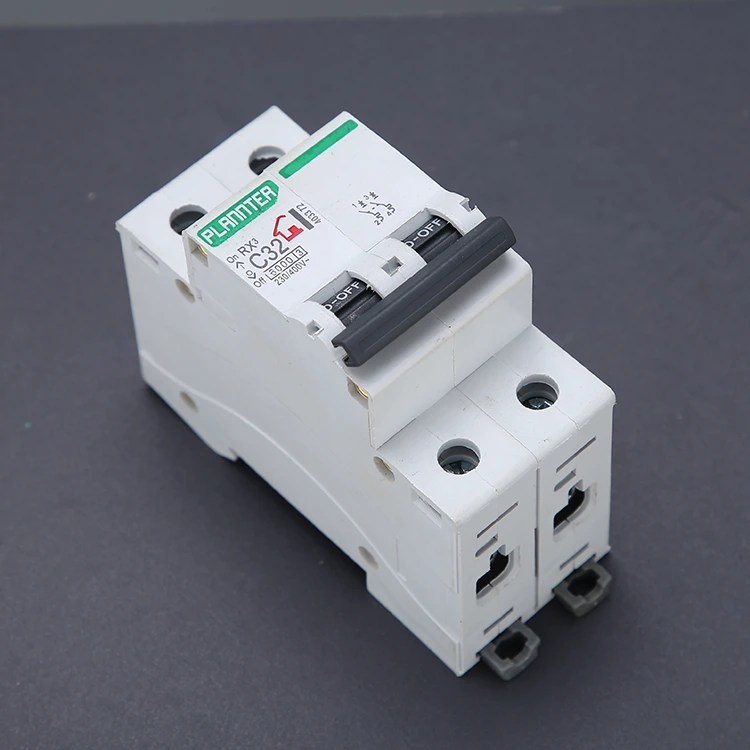

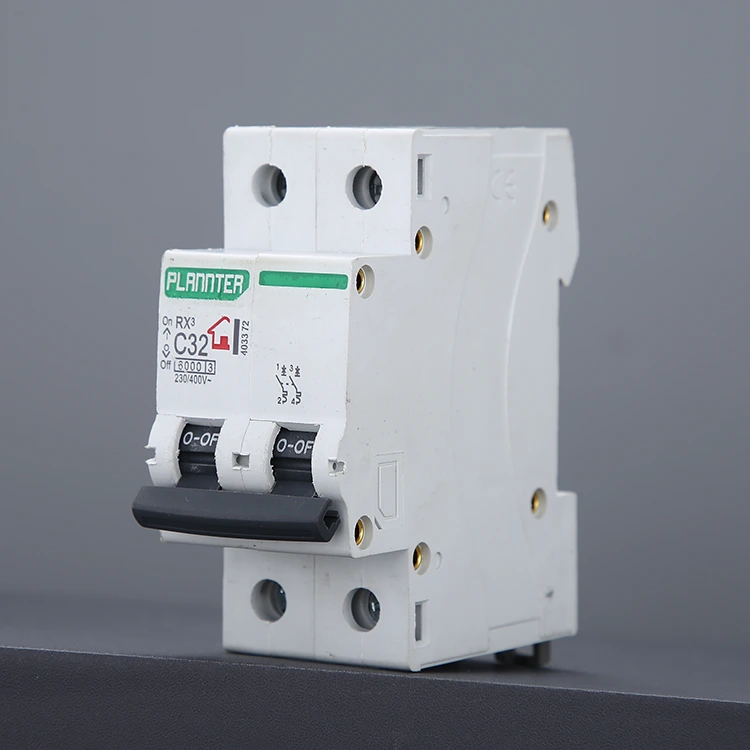

قاطع دائرة تبديل الهواء DZ47

يتم تقديم قاطع الدائرة الكهربائية DZ47 عالي الجودة من قبل مصنع PUGAO (Plannter Electric)، وهو نوع من أجهزة الحماية الكهربائية المستخدمة في دوائر التيار المتردد، مع قطبين مستقلين، قادر على قطع سلك الحريق والسلك الصفري في الدائرة في نفس الوقت. إنه يراقب التغير الحالي في الدائرة في الوقت الفعلي من خلال آلية التجريد المغناطيسي الحراري المدمجة أو آلية التجريد الإلكترونية، وعندما تكون الدائرة محملة بشكل زائد أو قصيرة الدائرة وغيرها من الظروف غير الطبيعية، يمكن فصل قاطع الدائرة الكهربائية DZ47 بسرعة وتلقائيًا لقطع مصدر الطاقة، وتجنب تلف المعدات، وحرائق الدائرة وحوادث السلامة الأخرى. تتوافق المنتجات المصنعة من قبل PUGAO بشكل صارم مع شهادات CE وCCC وISO9001.

مبدأ العمل

يعتبر قاطع الدائرة الكهربائية DZ47 منتجًا قياسيًا للغاية. تستخدم عملية التصنيع الناضجة والتكنولوجيا المتقدمة لشركة PUGAO ثلاثة مبادئ تشغيل أساسية: التعثر الحراري، والتعثر المغناطيسي، وإطفاء قوس الهواء. توفر منتجاتنا حماية موثوقة لآلاف الأنظمة الكهربائية في جميع أنحاء العالم.

1. الرحلة الحرارية

يحتوي قاطع الدائرة على شريط ثنائي المعدن يتكون من معدنين بمعاملات مختلفة للتمدد الحراري. عندما يتجاوز تيار الدائرة القيمة المقدرة ولكنه لم يصل بعد إلى مستوى دائرة القصر، فإن الحرارة الناتجة عن التيار تتسبب في انحناء الشريط ثنائي المعدن إلى جانب واحد.

بعد الانحناء إلى زاوية محددة مسبقًا، فإنه يؤدي إلى وصلة ميكانيكية، مما يتسبب في تعثر قاطع الدائرة. بالاستفادة من 14 عامًا من الخبرة المتراكمة في المعايرة، فإن شريطنا ثنائي المعدن مصنوع من مواد عالية النقاء، مما يؤدي إلى استجابة حساسة ومتسقة للتقلبات الحالية.

2. الرحلة المغناطيسية

يحتوي قاطع الدائرة على ملف كهرومغناطيسي. عند حدوث ماس كهربائى، يرتفع التيار على الفور إلى عدة مرات أو حتى عشرات المرات من القيمة العادية. يولد هذا التيار الهائل مجالًا مغناطيسيًا قويًا في الملف، مما يؤدي على الفور إلى جذب عضو الإنتاج الكهرومغناطيسي مثل المكبس.

يؤثر عضو الإنتاج بشكل مباشر على آلية التعثر، مما يحقق قطعًا فوريًا للتيار الكهربائي على مستوى المللي ثانية.

يستخدم مصنعنا النحاس عالي التوصيل وعملية لحام نقطي مؤتمتة بالكامل لضمان عدم تعطل الآلية أو فشلها تحت تأثير التيار عالي التردد.

3. نظام إطفاء القوس

في اللحظة التي تنفصل فيها نقاط الاتصال، يقوم تيار الجهد العالي بتكسير الهواء، مما يولد قوسًا عالي الحرارة، والذي يتم سحبه إلى غرفة إطفاء القوس المصممة خصيصًا. تقوم طبقات متعددة من الشبكات المعدنية بتقسيم القوس إلى عدة أجزاء صغيرة، مما يؤدي إلى تبريده وإطفائه بسرعة لمنع التلامس المحترق.

تعمل سلسلة DZ47 الخاصة بنا على تحسين كثافة الترتيب لشبكة إطفاء القوس، مما يوفر حماية فعالة للمكونات الداخلية حتى في ظل ظروف التعثر المتكررة.

المزايا التقنية

يستخدم قاطع الدائرة الكهربائية DZ47 من PUGAO تقنية الفصل الحراري المغناطيسي عالية الأداء لضمان التشغيل الدقيق والموثوق في ظل مجموعة متنوعة من ظروف التشغيل المعقدة. يتمتع المنتج بالمزايا الأساسية التالية:

قدرة فصل عالية: يتمتع الطراز القياسي بقدرة فصل تصل إلى 6 كيلو أمبير، وهو ما يلبي متطلبات حماية الدائرة القصيرة لشبكات الطاقة الحضرية والبيئات الصناعية.

إمكانية تطبيق الجهد الكهربي على نطاق واسع: يدعم نظام التيار المتردد 230/400 فولت، توافق قوي، ينطبق على مجموعة متنوعة من معايير شبكة الطاقة الوطنية والإقليمية.

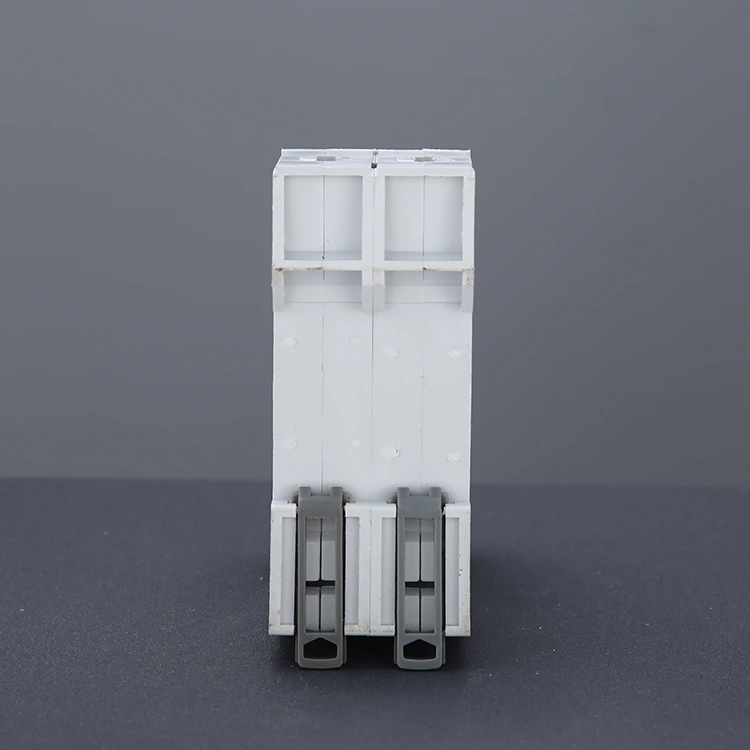

تصميم معياري: حجم صغير، يدعم تركيب سكة DIN، وسهل التكامل في جميع أنواع صناديق التوزيع وخزائن التحكم.

قدرة قوية على إطفاء القوس: يعتمد قاطع الدائرة الكهربائية DZ47 الهيكل الذي يجمع بين فاصل السيراميك متعدد الطبقات وشبكة إطفاء القوس المعدني، مما يمنع القوس بشكل فعال ويطيل عمر الخدمة.

عمر ميكانيكي طويل: بعد الاختبارات الصارمة، يصل عمر التشغيل الميكانيكي إلى أكثر من 10,000 مرة.

التعليمات

س: هل يمكن استخدام قواطع الدائرة الكهربائية من سلسلة DZ47 في أنظمة التيار المستمر؟

ج: لا، سلسلة DZ47 عبارة عن مفتاح هواء مصمم خصيصًا للتيار المتردد. يتميز التيار المتردد (AC) بخاصية التقاطع الصفري، وتقوم شبكة إطفاء القوس الداخلي الخاصة به بإطفاء الأقواس بشكل فعال.

لا يحتوي التيار المباشر (DC) على خاصية العبور الصفري. قد يؤدي استخدام قاطع دائرة التيار المتردد إلى حدوث أقواس غير منطفئة، مما قد يؤدي إلى نشوب حريق. إذا كان لديك احتياجات لنظام الطاقة الشمسية أو البطارية، يرجى الاتصال بنا للحصول على المواصفات المحددة لقواطع دوائر التيار المستمر.

س: كيف أختار بين منحنيات التعثر الثلاثة المختلفة (B، C، وD)؟

ج: يعتمد الاختيار على نوع التحميل الخاص بك:

النوع B (3-5 بوصة): مناسب لأحمال تيار التدفق المنخفضة، مثل السخانات المقاومة البحتة وأجهزة الكمبيوتر.

النوع C (5-10 بوصة): المواصفات الأكثر شيوعًا، ومناسبة لتركيبات الإضاءة والأجهزة المنزلية العامة وتوزيع الطاقة التجارية.

النوع D (10-14 بوصة): مناسب للمعدات ذات تيارات البدء العالية للغاية، مثل المحركات الصغيرة أو الضواغط أو المحولات الصناعية.

لدى Pugao فريق فني محترف يمكنه تقديم نصائح اختيار دقيقة بناءً على رسوماتك الهندسية. اتصل بنا لإرسال متطلباتك والحصول على عرض أسعار مجاني!

لمزيد من الأسئلة الفنية، يرجى استشارة مهندسينا على الفور؛ سوف نقوم بالرد بسرعة.
