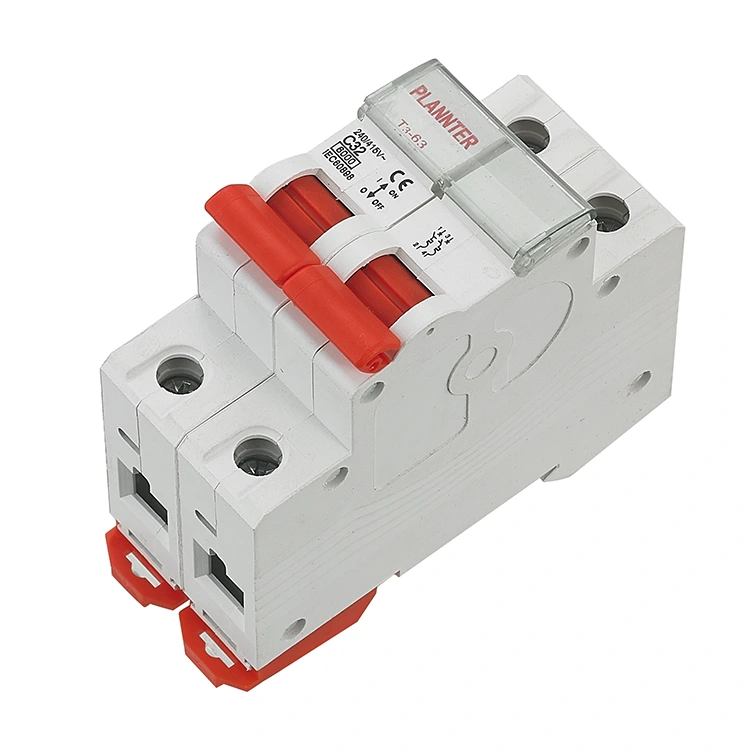

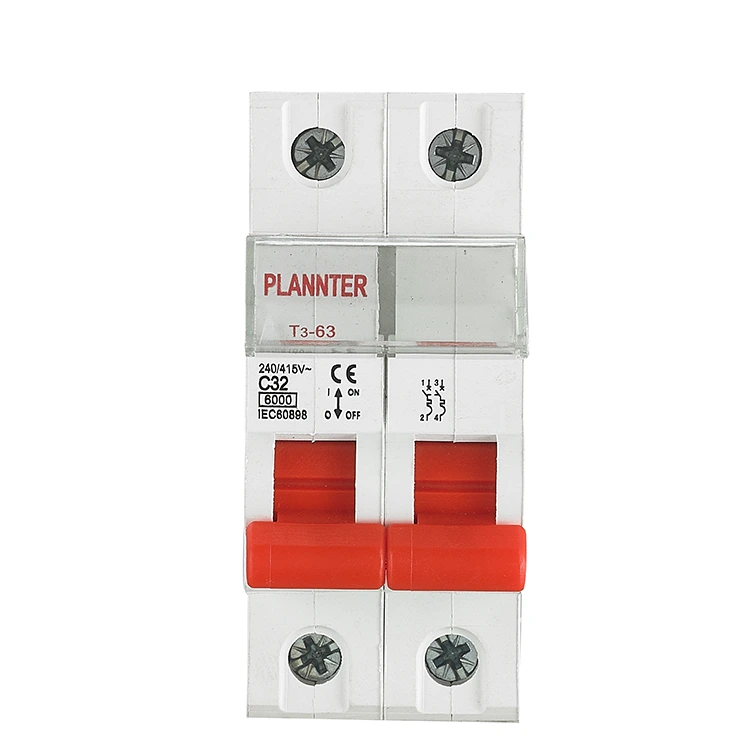

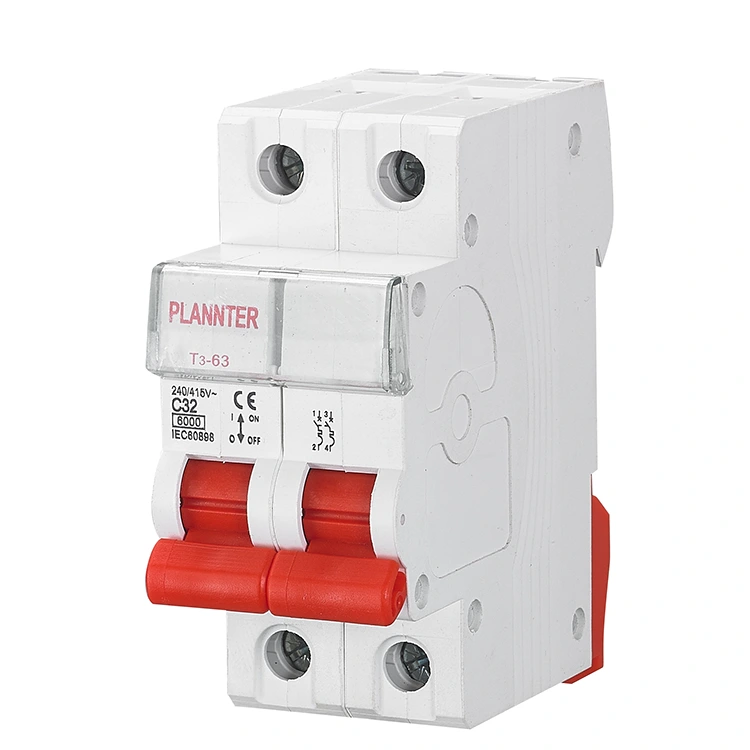

قاطع الدائرة النحاسي المصغر MCB

قاطع الدائرة المصغر النحاسي MCB عبارة عن قاطع دائرة مصغر يعمل بالتيار المستمر منخفض الجهد (MCB) يحمي الدوائر من الدوائر القصيرة والتيارات الزائدة. يحتوي على منحنى تصنيف 2P و32A ومنحنى إصدار من النوع C. تصل قدرة كسر الدائرة القصيرة المقدرة إلى 6 كيلو أمبير ولها عمر ميكانيكي يصل إلى 10000 دورة. يمكن تركيبه على سكة DIN. مناسب لدوائر التيار المستمر مثل التحكم الصناعي والأتمتة والنقل والطاقة المتجددة وما إلى ذلك.

ما هي مكونات قاطع الدائرة النحاسية المصغرة (MCB) التي تستخدم النحاس؟

عند تصميم وتصنيع مركبات MCB النحاسية، تستخدم PUGAO مواد نحاسية عالية الجودة في ثلاثة مجالات مهمة:

1. جهات الاتصال:

هذا هو العنصر الأكثر أهمية. يستخدم أكسيد الفضة والقصدير أو سبائك أكسيد الفضة والكادميوم أو المواد المركبة النحاسية القائمة على الفضة.

وظيفة: عند مقاطعة التيارات العالية، تولد نقاط الاتصال قوسًا كهربائيًا. تتميز سبائك النحاس/الفضة بمقاومة عالية للحرارة ومقاومة للاجتثاث، مما يضمن عدم لحام نقاط الاتصال معًا بعد أحداث التعثر المتكررة.

2. وحدة الرحلة المغناطيسية:

يتم لف الملف الكهرومغناطيسي الموجود داخل MCB - والذي يخدم وظيفة الحماية من الدائرة القصيرة - باستخدام سلك نحاسي مطلي بالمينا.

وظيفة: يتميز السلك النحاسي بمقاومة كهربائية منخفضة ويولد الحد الأدنى من الحرارة؛ علاوة على ذلك، فهو يتيح توليد مجال مغناطيسي أكثر دقة، وبالتالي ضمان الجذب المغناطيسي الفوري والتعثر في حالة حدوث ماس كهربائي.

3. المحطات وقضبان التوصيل:

المكونات المعدنية الموجودة في منافذ إدخال وإخراج الطاقة للمنتج مصنوعة من النحاس الأحمر (النحاس النقي) أو النحاس الأصفر. الوظيفة: يضمن هذا مقاومة اتصال منخفضة للغاية بمجرد توصيل الأسلاك، مما يمنع المكونات من السخونة الزائدة وذوبان الغلاف - وهو خطر مرتبط بالتدفق المطول للتيارات العالية.

النحاس مقابل الحديد / الألومنيوم: أهمية MCBs

وظيفة

1. حماية الدائرة، وتجنب مخاطر السلامة

أثناء تشغيل دائرة التيار المتردد، إذا كان التيار زائدًا بسبب فشل المعدات، أو تقادم الخط، أو الحمل العالي، أو أن الدائرة القصيرة تولد تيارًا عاليًا لحظيًا، فقد يؤدي ذلك إلى حرق المعدات، وحريق الدائرة وعواقب خطيرة أخرى. يمكن لقاطع الدائرة المصغر النحاسي MCB هذا مراقبة التغيير الحالي في الوقت الفعلي، وعندما يتغير التيار، يمكن لـ PUGAO مراقبة التغيير الحالي في الوقت الفعلي. عندما يتجاوز التيار القيمة المقدرة، ستعمل آلية الفصل الداخلي بسرعة وتقطع سلك الحريق والسلك الصفري في نفس الوقت، وتقطع مصدر الطاقة تمامًا، مما يقلل من مخاطر السلامة.

2. عزل مصدر الطاقة تمامًا، وتحسين سلامة التشغيل

في صيانة الدائرة أو استبدال المعدات أو الصيانة اليومية، من الضروري التأكد من عزل الدائرة تمامًا عن مصدر الطاقة لتجنب حوادث الصدمات الكهربائية. تم تصميم قاطع الدائرة الكهربائية المصغرة PUGAO Copper MCB لمنع التشغيل العرضي وهو مزود بمؤشر واضح لحالة التشغيل والإيقاف، والذي يسمح للمشغل بتحديد ما إذا كانت الدائرة مفتوحة أم لا، وبالتالي تعزيز عامل الأمان للتشغيل.

3. قابلة للتكيف مع الأحمال عالية الطاقة أحادية الطور، وإمدادات الطاقة المستقرة

على سبيل المثال، تتطلب الأجهزة المنزلية عالية الطاقة (مكيفات الهواء، وسخانات المياه الكهربائية)، وأنظمة الإضاءة التجارية، والمعدات الصناعية أحادية الطور، وما إلى ذلك، أجهزة حماية دائرة موثوقة لضمان التشغيل المستقر. لديها مجموعة واسعة من التيارات المقدرة للتطبيقات التي تتراوح من 6A إلى 63A. يتوفر قاطع الدائرة الكهربائية المصغر MCB النحاسي في مجموعة واسعة من التصنيفات الحالية من 6A إلى 63A. لديها مجموعة واسعة من التصنيفات الحالية من 6A إلى 63A، والتي يمكن تحديدها بمرونة وفقًا لطلب الحمل، ليس فقط لتلبية الطلب الحالي للمعدات عالية الطاقة، ولكن أيضًا لقطع الدائرة في الوقت المناسب عندما يكون هناك خلل، لضمان التشغيل المستقر للمعدات، وتقليل انقطاع الإنتاج أو الحياة بسبب فشل الدائرة.

كيفية التعرف على قاطع الدائرة الكهربائية المصغر النحاسي الأصلي (MCB)؟

كعلامة تجارية مدعومة بأكثر من عقد من الخبرة في التصنيع، تقدم سلسلة MCB المصنوعة من النحاس بالكامل من PUGAO أكثر من مجرد تأكيدات لفظية فيما يتعلق بالمواد؛ نحن نقدم إرشادات الخبراء أثناء عملية اختيار المنتج ونقدم شهادات اختبار شاملة إلى جانب منتجاتنا. يمكنك التحقق مما إذا كان MCB يلبي المواصفات المطلوبة "النحاسية بالكامل" من خلال فحص الخصائص الرئيسية التالية:

كسر القدرة: يجب أن تستخدم قواطع الدائرة القادرة على تحقيق قدرة كسر تبلغ 6 كيلو أمبير أو 10 كيلو أمبير مكونات نحاسية داخلية عالية الجودة لتحمل الطاقة الهائلة المتولدة أثناء حدث دائرة قصر.

وزن المنتج: بالنسبة للوحدات ذات المواصفات نفسها، ستشعر قواطع الدائرة التي تحتوي على مكونات داخلية مصنوعة بالكامل من النحاس بثقل ملحوظ عند اللمس.

معايير ارتفاع درجة الحرارة: الامتثال لمعيار IEC 60898-1 - الذي يفرض حدودًا صارمة على ارتفاع درجة الحرارة - يفرض الاستخدام الحصري للمكونات الداخلية المصنوعة بالكامل من النحاس.

التعليمات

س: لماذا تعتبر MCBs النحاسية أكثر تكلفة من MCBs القياسية؟

ج: سعر النحاس يزيد عن ثلاثة أضعاف سعر الألومنيوم، وأكثر من خمسة أضعاف سعر الحديد. يغطي القسط الذي تدفعه ضمان عدم فشل الكسارة في التعثر خلال اللحظات الحرجة، بالإضافة إلى هامش الأمان الإضافي المطلوب لمنع الحرائق.

س: هل جميع قواطع دوائر PUGAO مصنوعة من النحاس؟

ج: نعم. بالنسبة لخط منتجاتنا بأكمله، تستخدم PUGAO النحاس أو سبائك النحاس لجميع المكونات الموصلة الأساسية، مما يضمن الامتثال الكامل للمعيار الدولي IEC 60898.

س: هل MCBs النحاسية مناسبة للاستخدام المنزلي؟

ج: بالتأكيد. على الرغم من أن التيارات الكهربائية المنزلية ليست عالية جدًا عادةً، إلا أن الأسلاك غالبًا ما تكون مخفية داخل الجدران؛ في حالة ارتفاع درجة حرارة قاطع الدائرة الكهربائية أو تسبب ماس كهربائي في إشعال حريق، فقد تكون العواقب كارثية. يمثل استخدام MCBs النحاسية أعلى مستوى من المسؤولية التي يمكنك تحملها من أجل سلامة عائلتك.
