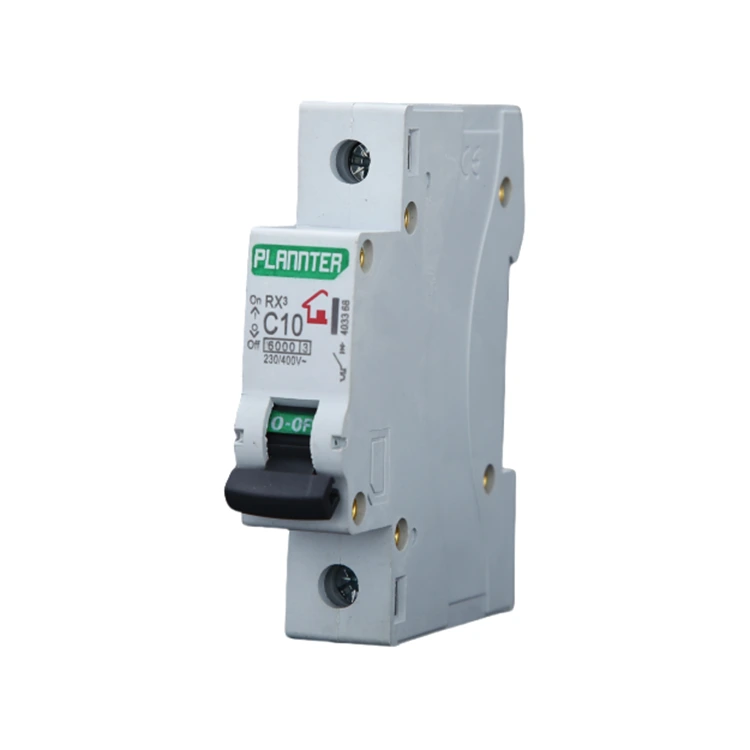

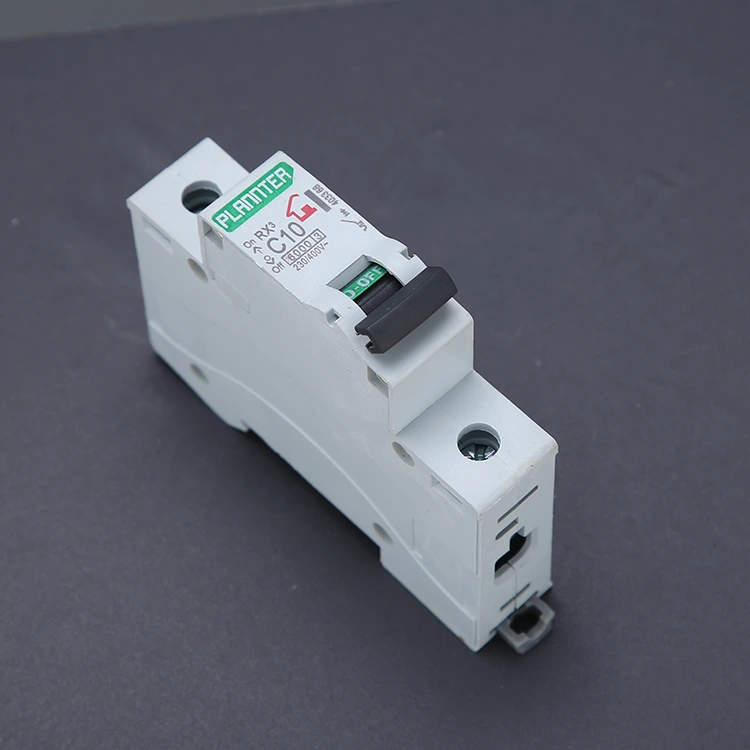

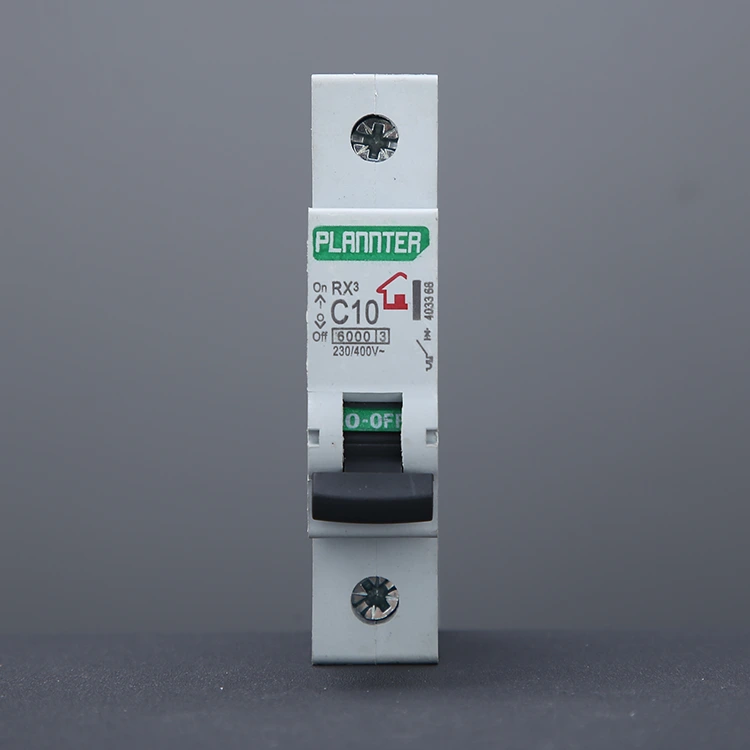

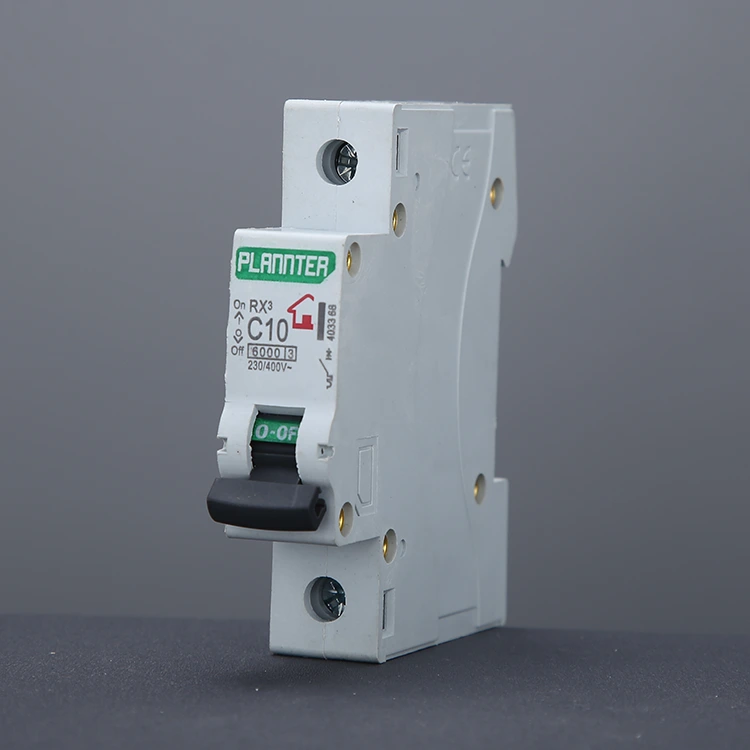

قاطع دائرة تبديل الهواء

PUGAO (Plannter Electric) هو مصنع ومورد محترف في الصين. حجم قاطع دائرة تبديل الهواء (MCB) الخاص بنا هو فقط 1/3 من المنتجات التقليدية (عرض 1P القياسي 18 مم)، ويدعم تركيب السكة، ويمكن التحكم في وقت الاستبدال خلال دقيقتين، كما أن الغلاف الشفاف مناسب لاستكشاف الأخطاء وإصلاحها. أداء السلامة، مع الإطلاق الحراري الزائد والحماية المزدوجة للإصدار المغناطيسي للدائرة القصيرة، يمكن لتقنية إطفاء القوس أن تتحمل جهد استرداد 400 فولت، ووقت إطفاء القوس <0.1 ثانية.

القدرة على التكيف على نطاق واسع، قاطع الدائرة الكهربائية مناسب لبيئة تتراوح من -5 درجة مئوية إلى 40 درجة مئوية. تتجلى المزايا الاقتصادية من خلال العمر الافتراضي الذي يصل إلى 10000 عملية بتكلفة أقل بنسبة 40% من أنظمة الصمامات. تشمل التطبيقات حماية الدوائر المنزلية والصناعية، حيث يحتاج الاختيار إلى التركيز على التصنيفات الحالية (6A-125A)، وقدرة القطع (6 كيلو أمبير للمنزل، ≥10 كيلو أمبير للصناعة.

ما هو قواطع دوائر تبديل الهواء؟

إن قاطع دائرة تبديل الهواء هو جهاز حماية للدائرة يستخدم الهواء كوسيلة لإطفاء القوس الكهربائي. لقد تم تصميمه لقطع مصدر الطاقة تلقائيًا في حالة حدوث حمل زائد أو ماس كهربائي، وبالتالي الحفاظ على سلامة كل من الأسلاك والمعدات.

عندما يقطع المفتاح تدفق التيار العالي، يتشكل قوس كهربائي شديد وعالي الحرارة بين نقاط الاتصال. إذا لم يتم إطفاء هذا القوس على الفور، فيمكن أن يحرق المفتاح أو حتى يؤدي إلى نشوب حريق.

يتميز مفتاح الهواء بغرفة إطفاء القوس الداخلية المصممة خصيصًا. عندما يتم إنشاء قوس، يتم دفعه إلى هذه الغرفة، حيث يتم تقسيمه إلى العديد من الأقواس الأصغر ويتم تبريده بسرعة بواسطة الهواء المحيط، مما يؤدي إلى انطفاء القوس.

طلب

1. حماية الأجهزة المنزلية: تستخدم قواطع الدائرة المصغرة على نطاق واسع في مكيفات الهواء والغسالات والأجهزة المنزلية الأخرى لتوفير الأمان للكهرباء المنزلية. حماية المعدات والسلامة الشخصية.

2. التطبيقات الصناعية: تعتبر قواطع دوائر تبديل الهواء مهمة جدًا في الأتمتة الصناعية وأنظمة الطاقة ومعدات الاتصالات والحماية من الحمل الزائد والدوائر القصيرة، والتي يمكن أن تضمن التشغيل المستقر حتى في الأنظمة الكهربائية المعقدة.

ميزة

أداء جيد للسلامة: لدى PUGAO فريقها الفني الخاص وتعتمد تقنية التحكم الإلكتروني المتقدمة، والتي تتمتع بوظيفة حماية فائقة للسلامة ويمكنها قطع مصدر الطاقة تلقائيًا عندما تكون الكهرباء غير طبيعية، وبالتالي تمنع الحريق والحوادث الأخرى بشكل فعال.

سهولة التركيب والصيانة: صغير الحجم ومريح، سواء كان تركيب معدات جديدة أو إصلاح الدوائر، فهو سهل وسريع للصيانة والاستبدال اليومي.

قابلية تطبيق قوية: يمكن تخصيص قواطع دوائر تبديل الهواء وفقًا لاحتياجات الأنظمة الكهربائية المختلفة، بما في ذلك معلمات المواصفات والعلامات التجارية وما إلى ذلك.

توصيات الاستخدام

1. حدد التيار المقنن الصحيح

يجب أن يكون التيار المقدر لقاطع دائرة تبديل الهواء ≥ 1.2 إلى 1.5 مرة من تيار الحمل الفعلي. قد يؤدي تحديد تصنيف منخفض جدًا إلى التعثر المتكرر، بينما يؤدي اختيار تصنيف مرتفع جدًا إلى إضعاف حساسية الحماية. يرجى تقديم التفاصيل المحددة لمشروعك، وسوف تقوم PUGAO بتقييم متطلباتك والتوصية بالحل المناسب.

2. حدد منحنى التعثر المناسب بناءً على الحمل

النوع ب: الإضاءة والأحمال المقاومة

النوع ج: المعدات ذات الأغراض العامة ومنافذ الطاقة والمحركات الصغيرة

النوع د: المعدات ذات التيارات العالية والمحركات الكبيرة

إذا لم تكن متأكدًا، فامنح الأولوية لاختيار C-Curve، لأنه يوفر أكبر قدر من التنوع.

3. التثبيت السليم

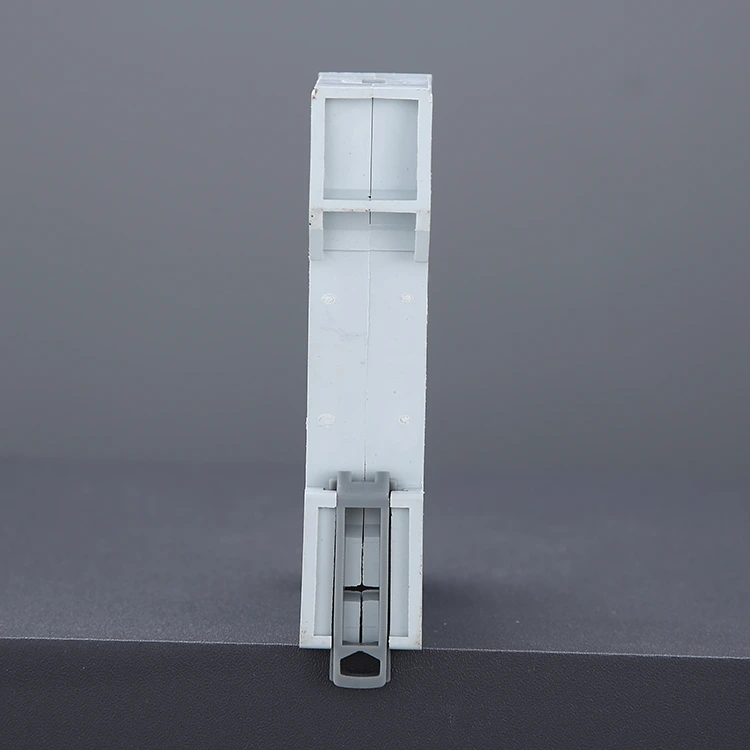

عند تثبيت ACB، يجب تركيبه على سكة DIN القياسية. يجب تشديد أطراف الأسلاك بشكل آمن لمنع الارتخاء وارتفاع درجة الحرارة لاحقًا. استخدم الأسلاك التي تتوافق مع متطلبات المقياس المحددة (على سبيل المثال، بالنسبة لتصنيف 32 أمبير، يوصى باستخدام مقطع عرضي للسلك يبلغ ≥ 4 مم²).

بيئة التثبيت الموصى بها: قم بالتركيب داخل صندوق توزيع جاف وجيد التهوية. تجنب التعرض لدرجات الحرارة المرتفعة أو الرطوبة أو البيئات المسببة للتآكل؛ إذا لزم الأمر، قم بتثبيت حاوية حماية إضافية.

4. تجنب عملية التحميل الكامل لفترات طويلة

يوصى بالحفاظ على تيار التشغيل الفعلي في حدود 70%-80% من القيمة المقدرة. يمكن أن يؤدي التشغيل المطول عند التحميل الكامل إلى ارتفاع مفرط في درجة الحرارة وقصر عمر الخدمة.

الأخطاء الشائعة واستكشاف الأخطاء وإصلاحها

عادةً ما تنبع الأخطاء في قواطع دوائر تبديل الهواء من الحمل الزائد أو ضعف الأسلاك أو الاختيار غير المناسب للمنتج. ومن خلال ضمان الاختيار الصحيح للمنتج، والتركيب المناسب، والفحص المنتظم، يمكن تجنب أكثر من 90% من المشكلات المحتملة بشكل فعال.

إلى جانب تسليم المنتج الخاص بك، نقدم توصيات شاملة فيما يتعلق بالتثبيت والاستخدام والصيانة؛ القائمة التالية للمشكلات الشائعة بمثابة مرجع مفيد.

1. التعثر المتكرر

أعراض: بعد تشغيل الأجهزة عالية الطاقة لفترة من الوقت، يتعطل قاطع الدائرة تلقائيًا، ويصبح المفتاح دافئًا بشكل ملحوظ عند اللمس.

الأسباب:

الحمل الزائد: يتجاوز إجمالي التيار الذي تسحبه الأجهزة العاملة داخل الدائرة السعة الحالية المقدرة لقاطع الدائرة.

ارتفاع درجة الحرارة المحيطة: يؤدي تبديد الحرارة الضعيف داخل صندوق التوزيع إلى تشغيل مكونات الاستشعار الحراري الداخلي لقاطع الدائرة الكهربائية قبل الأوان.

حل: تقليل عدد الأجهزة عالية الطاقة المتصلة بنفس الدائرة لتوزيع الحمل.

إذا كان الحمل ضروريًا بالفعل وكانت مواصفات الأسلاك الحالية تسمح بذلك، فقم بالترقية إلى قاطع دائرة ذو تصنيف تيار أعلى.

2. التعثر الفوري

أعراض: مباشرة بعد إغلاق قاطع الدائرة أو توصيل جهاز معين، ينطلق القاطع على الفور - غالبًا ما يكون مصحوبًا بصوت عالٍ أو شرارة مرئية.

الأسباب:

دائرة قصر الخط: أصبح السلك المباشر على اتصال مباشر بالسلك المحايد.

الجهاز التالف: حدث عطل كهربائي داخلي أو دائرة كهربائية قصيرة داخل أحد الأجهزة المتصلة.

حل: لا تحاول إغلاق القاطع بالقوة بشكل متكرر. افصل جميع الأجهزة المتصلة بتلك الدائرة المحددة، ثم حاول إغلاق القاطع مرة أخرى.

إذا لم يعد القاطع يتعطل، فهذا يشير إلى وجود خلل في أحد الأجهزة؛ إذا استمرت في التعثر، فهذا يشير إلى أن الأسلاك المدمجة داخل الجدار تالفة، مما يتطلب فحصها بواسطة كهربائي محترف.

3. فشل تبديل الرافعة في إعادة الضبط

أعراض: بعد التعثر، يبدو أن ذراع التبديل مفكوك أو مرتخي؛ عند الضغط عليه إلى وضع "ON"، فإنه يعود فورًا إلى وضع "OFF".

الأسباب:

لم يتم إصلاح الخلل: لا تزال هناك دائرة كهربائية قصيرة أو حمل زائد شديد داخل الخط؛ تعمل آلية "الرحلة المجانية" الخاصة بقاطع الدائرة على توفير الحماية.

تلف الآلية الداخلية: في أعقاب حدث ماس كهربائى شديد، قد تكون نقاط الاتصال الداخلية ملحومة معًا، أو قد تتعرض النوابض الميكانيكية لتلف بسبب الإجهاد.

حل: أولاً، تحقق لمعرفة ما إذا كان زر إعادة الضبط الموجود على جهاز التيار المتبقي (RCD) قد فشل في الخروج.

إذا كنت غير قادر على إغلاق القاطع حتى بعد استبعاد الأخطاء الخارجية، فهذا يشير إلى أن قاطع الدائرة نفسه تالف ويجب استبداله.

4. ارتفاع درجة حرارة المحطة الطرفية أو تغير لون السكن

أعراض: تم اكتشاف رائحة احتراق، أو ظهر الغلاف البلاستيكي الموجود حول أطراف توصيل قاطع الدائرة باللون الأصفر أو الأسود.

الأسباب:

الاتصالات الفضفاضة: وهذا يشكل الخطر الأكثر خطورة. يؤدي الفشل في ربط البراغي بشكل صحيح إلى زيادة مقاومة التلامس، مما يؤدي إلى توليد حرارة شديدة.

مقياس الأسلاك غير المتطابق: يؤدي استخدام الأسلاك الرفيعة للغاية إلى نقل الحرارة مباشرة إلى قاطع الدائرة.

حل: قطع التيار الكهربائي على الفور! قم بقص أطراف الأسلاك المحترقة، وقم بتجريد المادة العازلة من جديد، وأحكم ربط البراغي. إذا أصبح مبيت قاطع الدائرة مشوهًا بسبب الحرارة، فيجب استبدال الوحدة بأكملها.

5. صوت طنين مميز أثناء التشغيل

أعراض: أثناء التشغيل، يصدر قاطع الدائرة صوت طنين كهرومغناطيسي خافت ولكنه مستمر (خاصية التيارات المتناوبة).

الأسباب:

اهتزاز الآلية الكهرومغناطيسية: المحرك الكهرومغناطيسي الداخلي غير متساوٍ، أو دخول أجسام غريبة إلى الآلية.

الحمل الحالي العالي: عند التشغيل بالقرب من السعة الكاملة، تتسبب قوى المجال المغناطيسي في رنين المكونات الداخلية قليلاً.

الحل: عادةً ما يكون الصوت الطنان الخافت أمرًا طبيعيًا. ومع ذلك، إذا كان الصوت مرتفعًا أو شديدًا - خاصة إذا كان مصحوبًا بارتفاع درجة الحرارة - فهذا يشير إلى أن المكونات الداخلية أصبحت قديمة؛ يوصى باستبدال الوحدة.
