قاطع علبة مقولب تيار متردد 690 فولت

يوفر قاطع الهيكل المقولب AC 690V استقرارًا ديناميكيًا/حراريًا فائقًا مع 85-100 كيلو أمبير/1 ثانية Icw، و75-100% Ics لإعادة الاستخدام بدون صيانة بعد حدوث خطأ، ووحدات رحلة ذكية لحماية انتقائية دقيقة. يعمل وقت الكسر الذي يتراوح بين 15 و30 مللي ثانية على تقليل الضرر، بينما يضمن التصميم القوي الموثوقية في أنظمة التوزيع الصناعية والمستشفيات والمطارات.

إرسال استفسار

وصف المنتج

بدعم من شهادات ISO9001 وISO14001 وISO45001، تقدم Pugao Electric حلولاً كهربائية مصممة بدقة. ملكناقاطع علبة مقولب تيار متردد 690 فولتيوفر أداءً مكافئًا تقريبًا لقاطع دائرة الإطار، مما يضمن استقرارًا ديناميكيًا وحراريًا فائقًا لشبكات توزيع الطاقة المهمة لديك.

ما هو قاطع الحالة المقولب AC 690V؟

انقاطع علبة مقولب تيار متردد 690 فولتهو جهاز حماية عالي الجهد مصمم لحماية الدوائر الكهربائية من الأحمال الزائدة والدوائر القصيرة والأعطال. على عكس القواطع القياسية 400 فولت، تم تصميم هذه الوحدة للتعامل مع مستويات الجهد العالي، مما يجعلها مثالية لتقليل أحجام الكابلات وتحسين كفاءة الطاقة في التطبيقات الصناعية الثقيلة والتجارية الكبيرة.

مواصفات المنتج

يكتب	التصنيف الحالي (أ)	رقم القطب	تصنيف الجهد العازل (V)	تصنيف جهد التشغيل (الخامس)	القدرة القصوى على قطع الدائرة القصيرة (KA)	قدرة كسر الدائرة القصيرة (KA)	فئة الاستخدام
بي إل إم 1-63 إل	(6)،10،16،20،25،32،40،50،63	3	تيار متردد 500 فولت	400 فولت	25	18	A
بي إل إم 1-63 إم	(6)،10،16،20،25،32،40،50،63		تيار متردد 500 فولت		50	35
بي إل إم 1-100 لتر	(10)،16،20،25،32،40، 50،63،80،100		تيار متردد 690 فولت		35	22
PLM1-100M					50	35
PLM1-100H					85	50
بي إل إم 1-225 لتر	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
بي إل إم 1-400 لتر	225,250,315,400				50	35
بي إل إم 1-400 إم	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
بي إل إم 1-630 إم					65	42
PLM1-630H					100	65
بي إل إم 1-800 إم	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

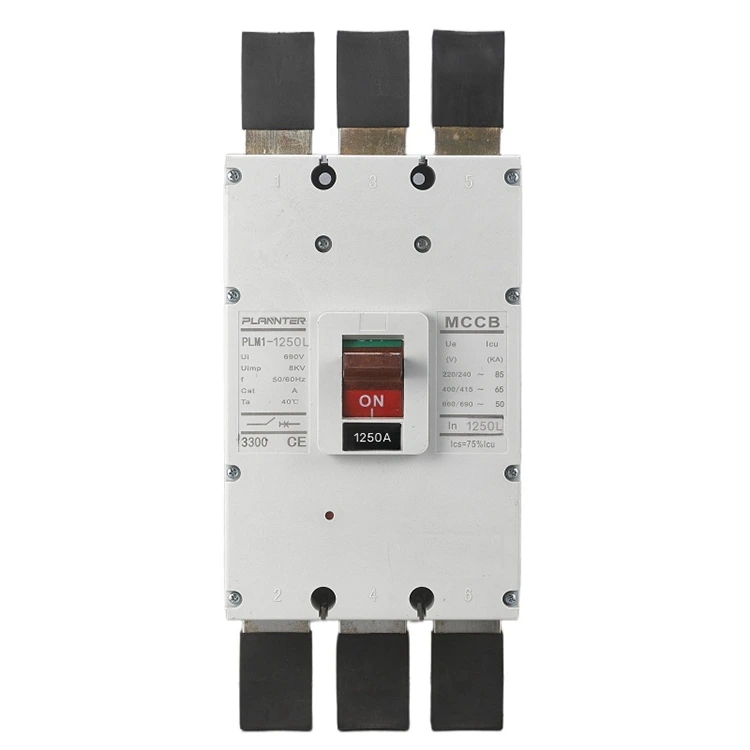

AC 690V Molded Case Breaker

الميزات الرئيسية والمواصفات الفنية

الجهد والقدرة

الجهد المقنن:690 فولت تيار متردد (50/60 هرتز).
تيار الصمود لفترة قصيرة (Icw):تم تصنيفها من 85 كيلو أمبير/1 ثانية إلى 100 كيلو أمبير/1 ثانية، مما يضمن بقاء الوحدة سليمة أثناء ذروة الدائرة القصيرة.
قدرة كسر الخدمة (ICs):75% إلى 100% من Icu، مما يسمح للقاطع بالعودة إلى التشغيل دون صيانة بعد إزالة العطل.

التقييمات الحالية

متوفر بأحجام إطارات مختلفة، بما في ذلك الموديلات ذات التيار العالي حتى1250 أ، مناسبة لمغذيات التوزيع الرئيسية.

وحدات الرحلة

مجهزة بوحدات رحلة ذكية توفر حماية مرحلية:

تأخير طويل:للحماية من التحميل الزائد (التعثر العكسي).
تأخير لفترة قصيرة:للتنسيق الانتقائي أثناء الدوائر القصيرة الجزئية.
عملية لحظية:لانقطاع الدائرة القصيرة الحرجة (إجمالي وقت الكسر من 15 مللي ثانية إلى 30 مللي ثانية).

المعايير

متوافق تمامًا مع معايير IEC 60947-2 وGB، مما يضمن التوافق والسلامة العالميين.

المزايا الرئيسية

لماذا تختار لديناقاطع علبة مقولب تيار متردد 690 فولت?

الاستقرار متفوقة:يضمن تصنيف Icw العالي الاستقرار الديناميكي والحراري ضد الدوائر القصيرة المفاجئة.
الطاقة دون انقطاع:تعني قدرة Ics العالية أن القاطع يمكنه التعامل مع الحد الأقصى من الأخطاء ومواصلة العمل، مما يقلل من وقت التوقف عن العمل.
الحماية الانتقائية:تضمن إعدادات الرحلة الدقيقة عزل الدائرة المعيبة فقط، مما يحافظ على تنشيط الخط الرئيسي.

التطبيقات

تعتبر قواطعنا ضرورية لتوزيع الطاقة المركزية في البيئات الصعبة:

الصناعة الثقيلة:مصانع الكيماويات ومصانع الصلب ومرافق تصنيع السيارات.
البنية التحتية الحيوية:غرف الطاقة المركزية في المستشفيات الكبرى ومحطات المطارات.
المباني الكبيرة:حماية غرف المعدات الحساسة وتوزيع الطاقة على أجنحة المبنى بالكامل.

لماذا تختار Pugao الكهربائية؟

كمحترفالشركة المصنعةفيالصين، ونحن نعتقد أن المعدات المتقدمة هي أساس الجودة.

التصنيع الذكي:نحن نستخدم آلات لف آلية وأنظمة قولبة حقن دقيقة يتم التحكم فيها بواسطة الكمبيوتر.
الجودة المتسقة:يتم ربط مسامير المفاتيح باستخدام أدوات معايرة، ويتم اختبار كل وحدة من حيث السكتة الدماغية وضغط التلامس والتشغيل بالحمل الكامل.
التسليم السريع:تسمح لنا خطوط الإنتاج الفعالة لدينا بتسليم الطلبات بسرعة دون المساس بالأداء.

التعليمات

ما هي قدرة كسر 690V AC MCCB؟

تتميز وحداتنا عادةً بقدرة كسر نهائية (Icu) تصل إلى 100 كيلو أمبير وقدرة كسر خدمة (Ics) تبلغ 75-100% من Icu.

ما هي التصنيفات الحالية المتاحة لـ 690V MCCBs؟

نحن نقدم مجموعة واسعة من التقييمات، عادةً من 100 أمبير حتى 1250 أمبير أو 1600 أمبير، اعتمادًا على حجم الإطار.

ما هي أنواع الرحلات الشائعة؟

تشمل الأنواع الشائعة الأجهزة الحرارية المغناطيسية (TM) للاستخدام العام والإلكترونية (المعتمدة على المعالجات الدقيقة) لتوفير الحماية والاتصالات الدقيقة.

هل قواطع 690 فولت مناسبة للتيار المستمر؟

عموما لا. تعتمد قواطع التيار المتردد على معبر التيار الصفري لإطفاء الأقواس. تتطلب أنظمة التيار المستمر قواطع محددة مصنفة للتيار المستمر ما لم يتم إلغاء تصنيف قاطع التيار المتردد بشكل صريح واعتماده لاستخدام التيار المستمر.

أين يتم استخدام MCCBs 690V؟

يتم استخدامها في التوزيع الصناعي الثقيل، والطاقة المتجددة (الطاقة الشمسية/طاقة الرياح)، والمرافق التجارية الكبيرة لتقليل تكاليف الكابلات وتحسين الكفاءة.
