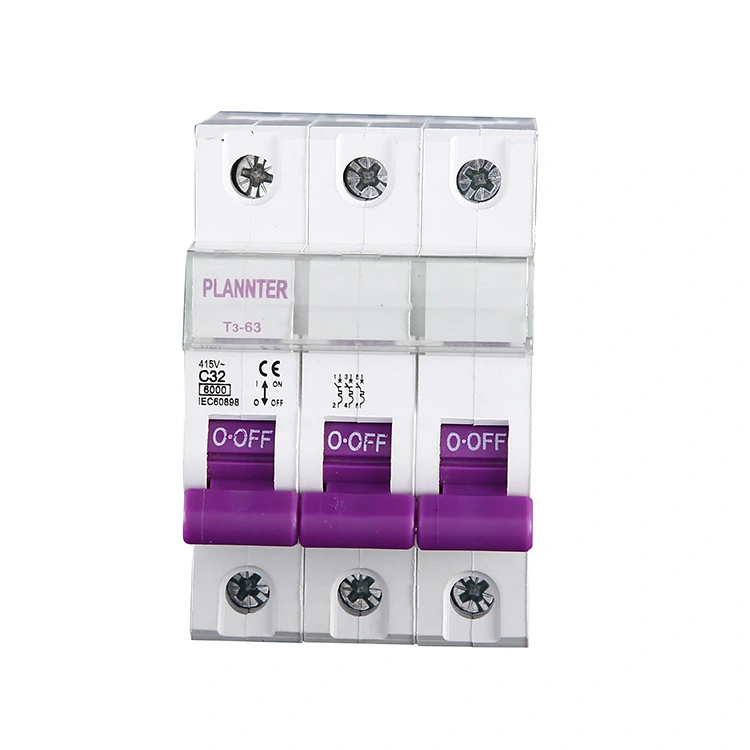

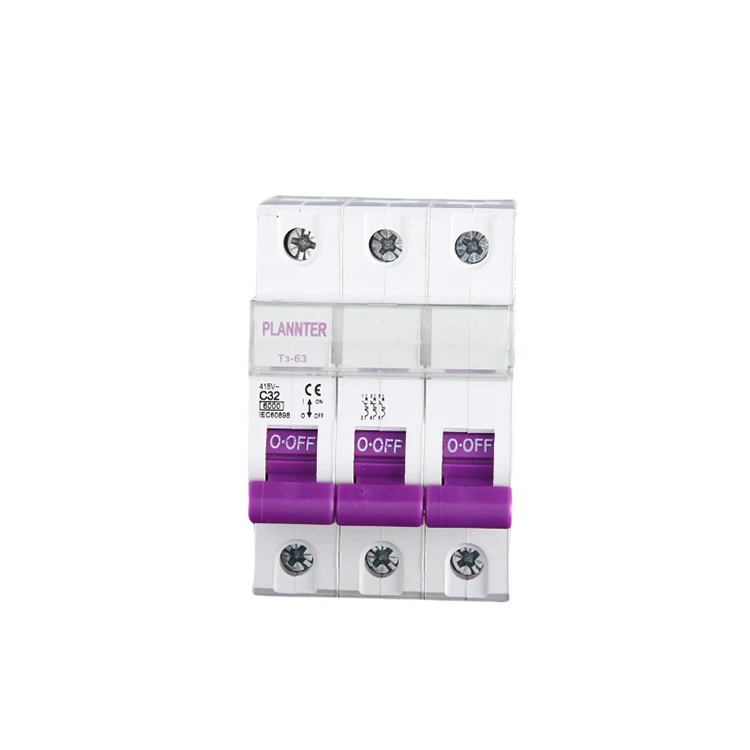

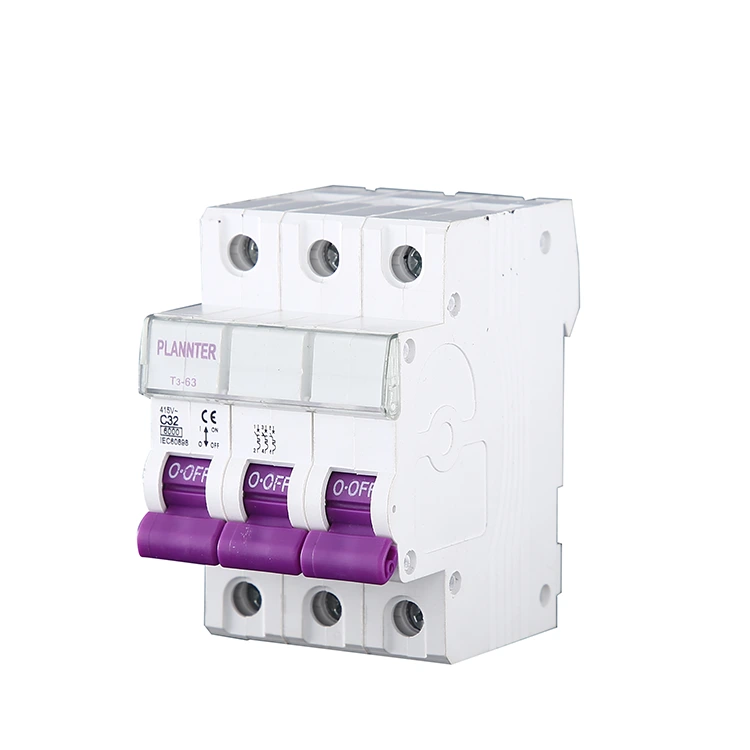

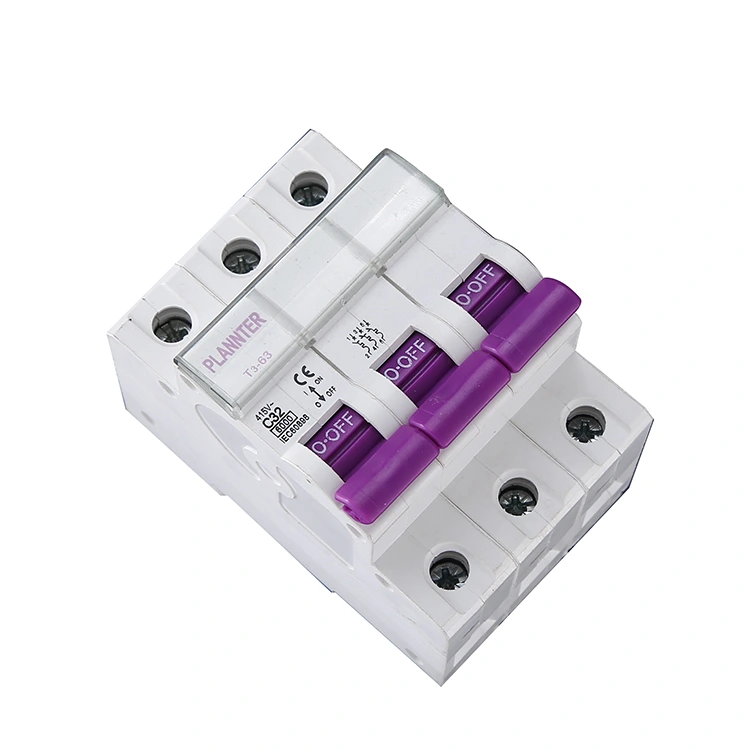

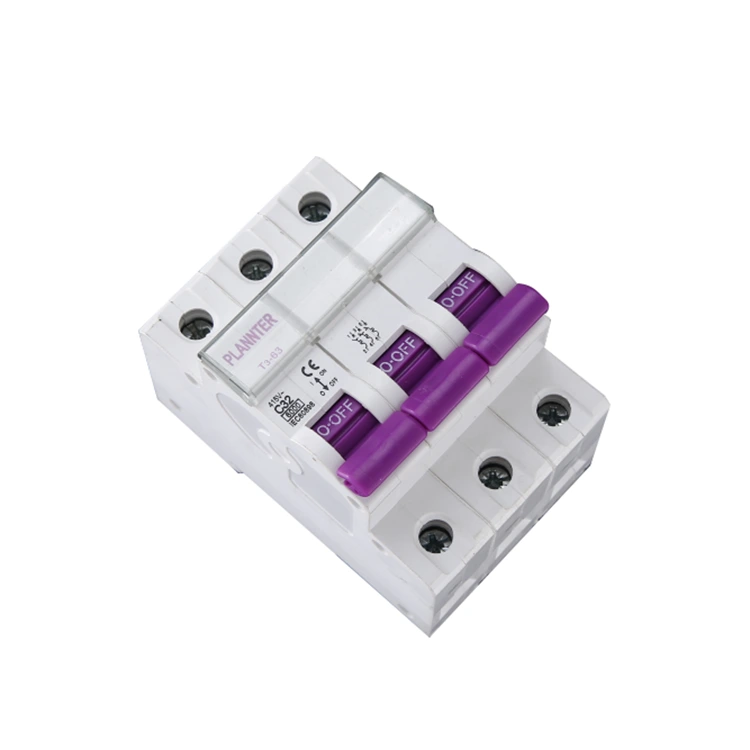

قاطع دائرة تيار متردد 3 أقطاب

ينتمي قاطع دائرة التيار المتردد 3 Pole إلى فئة الأجهزة الكهربائية ذات الجهد المنخفض، والتي تستخدم على نطاق واسع في المجالات الصناعية والتجارية والمدنية، والمصممة لدوائر ثلاثية الطور، ويمكن أن تكون في حالة شذوذات حالية، مثل الحمل الزائد، وظروف الدائرة القصيرة تقطع الدائرة تلقائيًا، لحماية المعدات وسلامة الأفراد. اختر PUGAO (Plannter Electric) كشركة مصنعة لديك واحصل على سعر المصنع مباشرة.

ميزات المنتج

1. التحكم المتزامن ثلاثي المراحل

قاطع الدائرة AC ذو 3 أقطاب قادر على توصيل أو فصل خطوط الطاقة ثلاثية الطور L1، L2، وL3 في وقت واحد. في حالة حدوث خطأ في أي مرحلة واحدة، سيقوم الجهاز بقطع الطاقة بشكل متزامن عبر المراحل الثلاث، وبالتالي منع تلف المعدات الناتج عن التشغيل في ظل حالة فقدان الطور.

2. حماية الزائد وماس كهربائى

الحماية من الحمل الزائد: يستخدم التعثر الحراري لمعالجة الظروف الحالية المفرطة المستمرة.

حماية ماس كهربائى: يستخدم التعثر المغناطيسي لمقاطعة أخطاء التيار العالي على الفور.

من خلال اختيار هذا المنتج المتقدم، فإنك تضمن حماية سلامة شاملة لدوائرك الكهربائية.

3. تعزيز السلامة التشغيلية للمعدات

يخفف هذا المنتج من المخاطر المرتبطة باختلال توازن الجهد ثلاثي الطور، ويحمي المعدات الحيوية - مثل المحركات والضواغط - ويقلل بشكل فعال التكاليف المرتبطة بتلف المعدات ووقت توقفها عن العمل.

4. تصميم وتركيب الوحدات

تتميز منتجات PUGAO بتصميم تركيب سكة DIN، مما يسمح بالدمج السلس في خزانات توزيع الطاقة أو لوحات التحكم. وهذا يسهل تركيب وصيانة الدفعات بكفاءة داخل المشاريع الهندسية.

المعلمات والمواصفات الرئيسية

عند شراء منتج أو اختياره، يمكنك التحقق من المعلمات التالية لقاطع دائرة التيار المتردد ثلاثي الأقطاب بناءً على متطلبات مشروعك المحددة، أو الاتصال بنا لتطوير حل شامل مصمم خصيصًا لتلبية احتياجاتك.

الفولطية (UE): عادةً 380 فولت، أو 400 فولت، أو 415 فولت تيار متردد (للأنظمة ثلاثية الطور).

التصنيف الحالي (في): تشمل التقييمات الشائعة 16A و32A و63A؛ تتوفر نماذج التيار العالي حتى 100 أمبير أو 125 أمبير.

كسر القدرة (ICN): مثل 6 كيلو أمبير أو 10 كيلو أمبير. نظرًا لمستويات الطاقة الأعلى المرتبطة بالطاقة ثلاثية الطور، يوصى بإعطاء الأولوية لمواصفات 10 كيلو أمبير لتعزيز تكرار السلامة.

منحنى التعثر:

النوع C: مناسب لمباني المكاتب أو أنظمة الإضاءة أو توزيع الطاقة التجارية العامة.

النوع D: مصمم خصيصًا لتطبيقات بدء تشغيل المحرك، وهو قادر على تحمل تيارات التدفق اللحظية التي تتراوح من 10 إلى 14 ضعف التيار المقدر.

احتياطات الاستخدام

1. الأنظمة الكهربائية معقدة للغاية. لأسباب تتعلق بالسلامة، يجب أن يتم تشغيل وتركيب قواطع دوائر التيار المتردد ذات 3 أقطاب بواسطة فنيين مؤهلين. على سبيل المثال، أثناء التشغيل، قم أولاً بفصل مصدر الطاقة من جانب التحميل، ثم افصل الجانبين الثانوي والثالث.

2. التقيد الصارم بإجراءات التشغيل أثناء التشغيل. في حالة حدوث أي موقف يؤثر على التشغيل الطبيعي للنظام الكهربائي، اتخذ إجراءات الطوارئ على الفور.

3. بعد التثبيت الناجح، سيعمل قاطع الدائرة بشكل طبيعي. أثناء التشغيل، قم بمراقبة البيانات الحالية على الفور وإجراء عمليات الفحص والصيانة الدورية.

متى يكون قاطع دائرة التيار المتردد ثلاثي الأقطاب مطلوبًا؟

كمصنع ومورد محترف، تقدم PUGAO أيضًا قواطع دوائر أحادية القطب (1P) وثنائية القطب (2P)؛ ومع ذلك، فيما يتعلق باختيار المنتج، يجب استخدام قاطع دائرة ثلاثي الأقطاب (3P) عند التعامل مع المعدات الكهربائية ثلاثية الطور أو خطوط الكهرباء ثلاثية الطور. فيما يلي توصياتنا لسيناريوهات محددة:

1. معدات المحركات ثلاثية الطور

تشمل الأمثلة المحركات الصناعية ومضخات المياه وضواغط الهواء وما إلى ذلك.

سبب:

تتطلب المحركات ثلاثية الطور مصدر طاقة متزامنًا عبر المراحل الثلاث. إذا تمت مقاطعة مرحلة واحدة فقط بينما ظلت المراحل الأخرى نشطة، فسيعمل المحرك في حالة "فقد الطور". وهذا يؤدي حتما إلى احتراق المحرك، مما يؤدي إلى خسارة مالية كبيرة.

2. أنظمة إمداد الطاقة ثلاثية الطور

تشمل الأمثلة أنظمة توزيع الطاقة في المصنع، والأسلاك التجارية ثلاثية الطور، وخزانات التوزيع ثلاثية الطور، وما إلى ذلك.

سبب:

الأساس المنطقي هنا يعكس فئة المعدات المذكورة أعلاه: يجب تشغيل وإيقاف الخطوط ثلاثية الطور بشكل متزامن. في حالة حدوث خلل في أي مرحلة واحدة، يجب فصل الدائرة بأكملها لضمان حماية شاملة ومتزامنة ثلاثية المراحل.

3. المعدات الصناعية أو التجارية عالية الطاقة

تشمل الأمثلة أنظمة تكييف الهواء المركزية، ومعدات التدفئة الصناعية، وآلات الإنتاج الآلي، وما إلى ذلك.

سبب:

تستهلك هذه المعدات عادةً طاقة عالية وتعتمد على مصدر ثلاثي الطور؛ وبالتالي، فإنه يتطلب تيارًا مستقرًا ومتوازنًا ثلاثي الطور ليعمل بشكل صحيح.

4. السيناريوهات الأخرى التي تتطلب الحماية من أضرار فقدان المرحلة

في المشاريع التي تتضمن مثل هذه المعدات، يؤدي استخدام قواطع الدائرة 1P أو 2P - بدلاً من وحدة 3P - إلى خلق خطر: إذا تمت مقاطعة مرحلة واحدة بينما ظلت المراحل الأخرى نشطة، فسوف تستمر المعدات في العمل، وإن كان ذلك في حالة غير طبيعية ومخترقة.

يرجى الاتصال بـ PUGAO للحصول على تصميم حلول محددة وخدمات الدعم الفني.

التعليمات

س: هل تقدم PUGAO خدمات التخصيص؟

ج: نعم، نحن نقدم خدمة مخصصة. باعتبارنا مصنعًا صينيًا لقواطع الدائرة الكهربائية ذات 3 أقطاب AC مع 14 عامًا من الخبرة المهنية في المصنع، يمكنك تخصيص المعلمات مثل التيار المقدر، قدرة القطع وطريقة التثبيت وفقًا للاحتياجات المحددة.

س: ما هي المعلمات التقنية التي أحتاج إلى رؤيتها؟

ج: 1. التيار المقنن - يجب أن يتطابق مع تيار العمل الفعلي للحمل؛

2. جهد التشغيل المقدر - يجب أن يكون هو نفس مستوى جهد النظام؛

3. قدرة كسر الدائرة القصيرة - يجب أن تكون أكبر من تيار الدائرة القصيرة المتوقع عند نقطة التثبيت.
